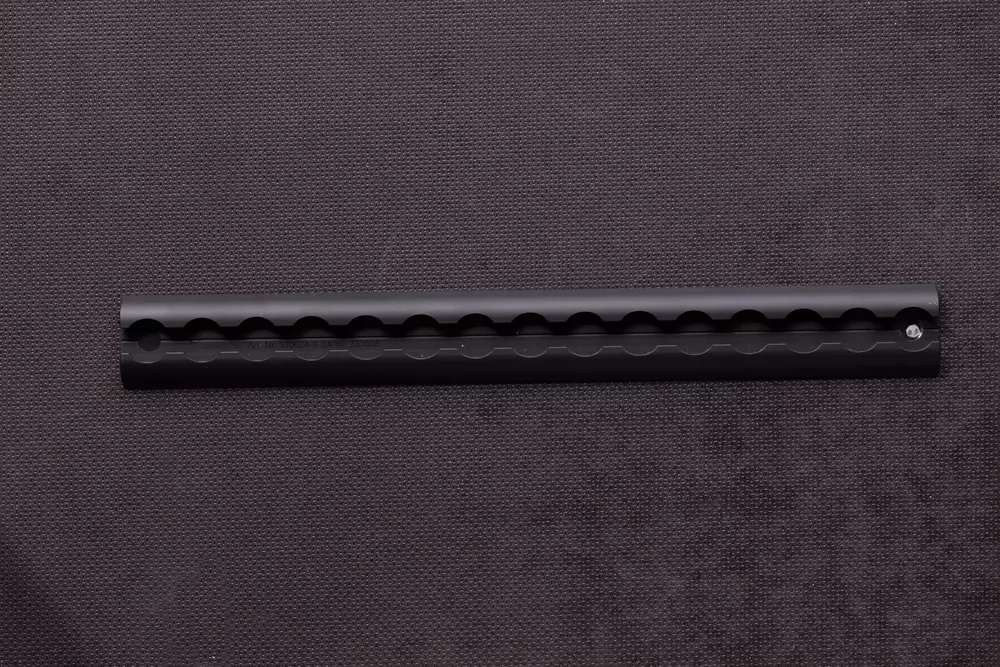

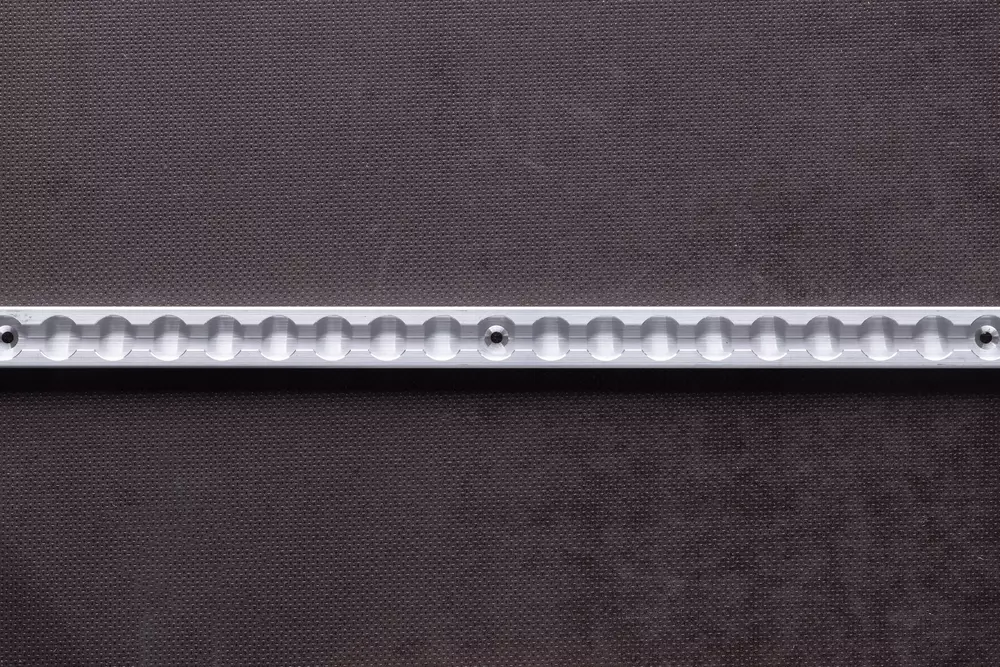

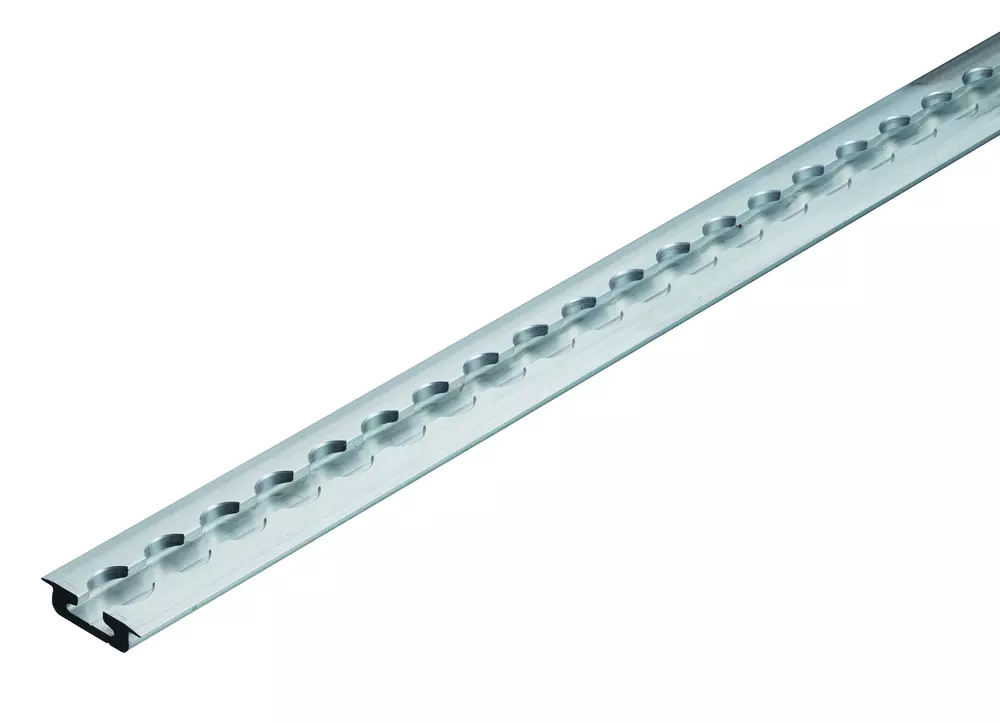

Rail de type aéronautique light angulaire
Article de base n°. 71226
Rail de type aéronautique light pour l'arrimage des charges

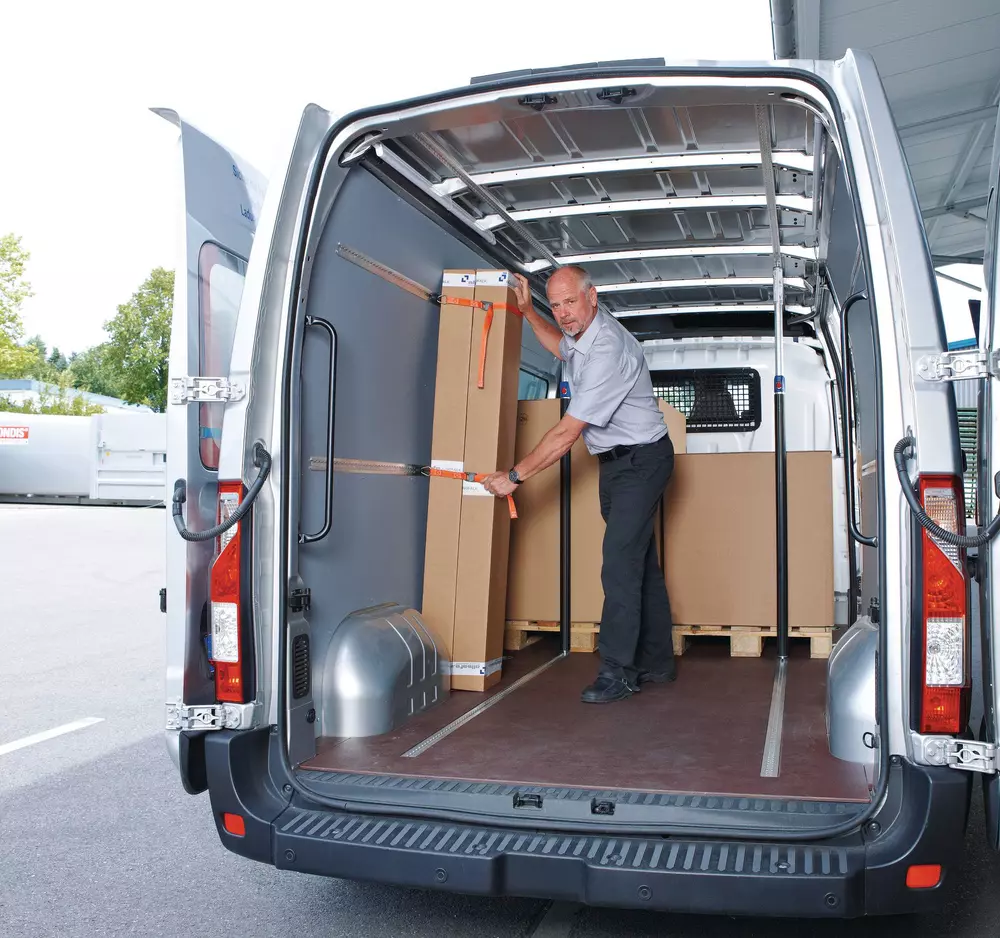

La solution de fixation compacte et flexible pour les véhicules utilitaires légers et les petits fourgons secs ou frigorifiques
Le rail de type aéronautique light est une solution de fixation légère qui s'adapte facilement aux espaces de construction étroits grâce à ses faibles dimensions. La conception compacte et la faible épaisseur des parois offrent une flexibilité maximale lors de l'installation, sans occuper d'espace précieux dans le véhicule. Il se décline en versions à coller, à riveter ou à visser, ce qui le rend particulièrement simple et rapide à monter. Idéal pour les loisirs, l'aménagement de véhicules ou le transport professionnel.
Caractéristiques techniques
En bref
- En aluminium
- Variantes à coller, riveter et visser
- Pour remorques de voitures particulières et petits à grands utilitaires
- 100 à 6000 mm
Capacité de charge
Les rails de type aéronautique peuvent être homologués par l'installateur lorsqu’ils sont associés aux KERL comme point d'ancrage selon les normes ISO 27955 (voitures particulières), ISO 27956 (camionnettes), DIN 75410-1 (plateaux jusqu'à 3,5 t) ou EN 12640 (unités de chargement intermodales et véhicules utilitaires). Dans les conditions ci-contre, les capacités de charge autorisées ci-dessous sont atteintes :
Capacité de charge avec des points d'ancrage
| KERL500 | KERL1000 | |
|---|---|---|
| ISO27955 | 350daN | 350daN |
| ISO27956 | 400daN | 500daN |
| EN12640 | 400daN | 400daN |
Capacité de charge avec des pions avec filetage
| KERLM8 | KERLM10 | |
|---|---|---|
| X | 200daN | 500daN |
| Y | 200daN | 500daN |
| Z | 500daN | 800daN |
Profilés

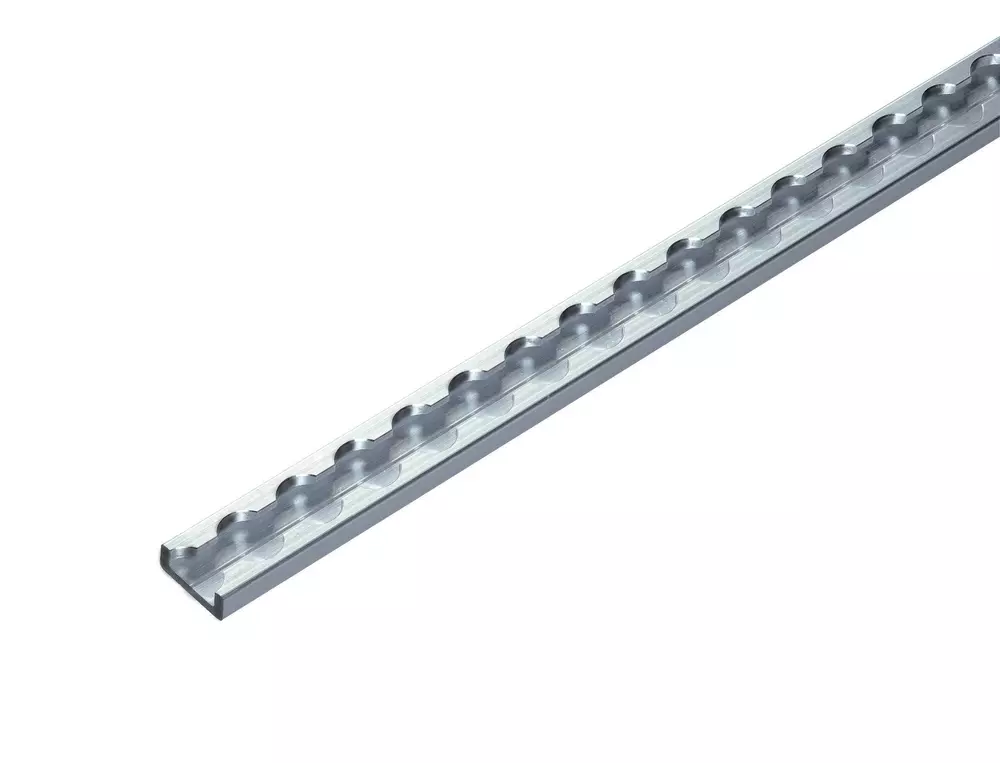

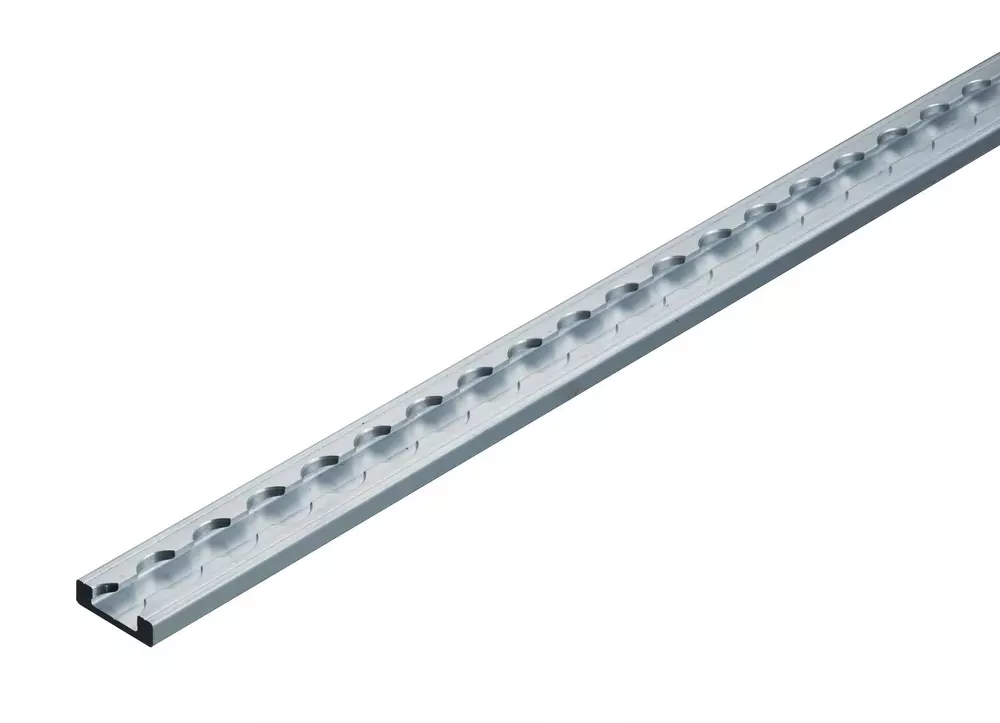

Rail de type aéronautique light étroit
Article de base n°. 320643

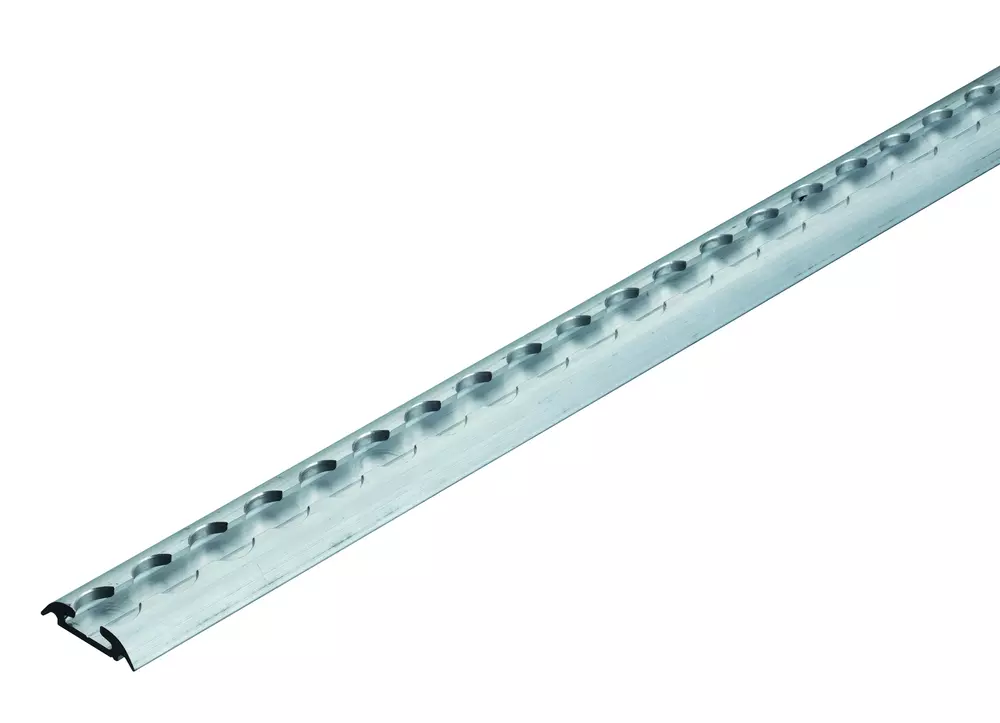

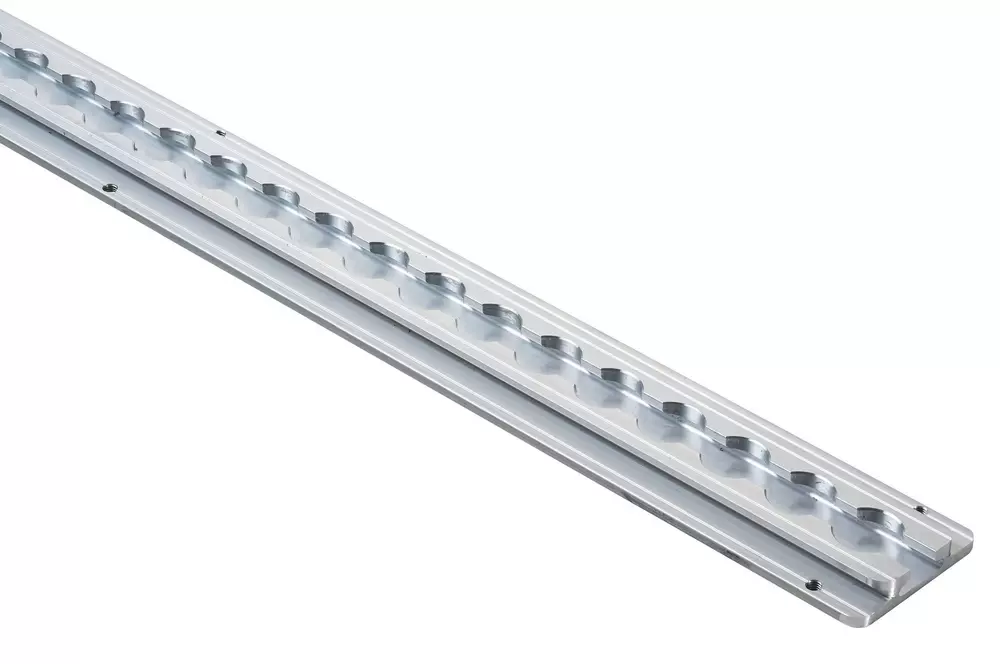

Rail de type aéronautique light avec bride
Article de base n°. 520609
Rail de type aéronautique light semi-circulaire
Article de base n°. 520624
Rail de type aéronautique light encastrable
Article de base n°. 520623
Rail de type aéronautique light 10 mm plancher
Article de base n°. 521692
Rail de type aéronautique light 9 mm plancher
Article de base n°. 522483
Rail de type aéronautique light LED
Article de base n°. 522477
Rail de type aéronautique light 8 mm bourrelet
Article de base n°. 522925
Non disponible dans la boutique en ligne
Ce produit n'est actuellement pas disponible dans notre boutique. Pour l'acheter, veuillez nous contacter par e-mail ou nous appeler.
Rail Airline Léger, LED pour l'intérieur du véhicule
Article de base n°. 522958-0001
Possibilités de configuration
Caractéristiques
Cote de départ
Sauf indication contraire, cote de départ X = 0 mm
Trame
Sauf indication contraire, trame P = 25,0 mm
Entraxes des perçages
Pour des entraxes de perçage personnalisés, veuillez indiquer les entraxes a1, a2, a3, a4, etc.
Entraxes des perçages
Pour des perçages à espacement régulier, veuillez indiquer les distances de perçage a1 et a2.
En deux parties
Début/Fin
En deux parties
Traitement des rails au début
Début
Droit
Début
Ébavuré
Début
Rayon
Début
Rayon Z
Début
Biseauté
Début
Aplati
Traitement des rails au fin
Fin
Droit
Fin
Ébavuré
Fin
Rayon
Fin
Z-Rayon
Fin
Biseauté
Fin
Aplati
Trous de fixation
| S4 | S5 | S6 | S8 | |
|---|---|---|---|---|
| W | 90° | 90° | 90° | 90° |
| D | 9 | 11 | 13 | 17,2 |
| d | 4,6* | 5,5* | 6,6* | 9,0* |
*La dimension d* peut être supérieure à celle indiquée pour les rails de type aéronautique dont l'épaisseur du matériau est faible.
Accessoires
Embout Light carré (pour 71226)
Article de base n°. 521500
Embout Light étroit (pour 320643)
Article de base n°. 521495
Embout Light bride (pour 520609)
Article de base n°. 521501
Embout demi-rond (pour 520624)
Article de base n°. 521494
Embout Light escamotable (pour 520623)
Article de base n°. 521502
Embout Light LED (pour 522477)
Article de base n°. 522849
Embout Light 8 mm avec bourrelet à gauche (pour 522925)
Article de base n°. 522936
Non disponible dans la boutique en ligne
Ce produit n'est actuellement pas disponible dans notre boutique. Pour l'acheter, veuillez nous contacter par e-mail ou nous appeler.
Embout Light 8 mm avec bourrelet à droite (pour 522925)
Article de base n°. 522937
Non disponible dans la boutique en ligne
Ce produit n'est actuellement pas disponible dans notre boutique. Pour l'acheter, veuillez nous contacter par e-mail ou nous appeler.
Embout Light carré (pour 522914)
Article de base n°. 522930 Embout rails Léger, semi-circulaire pour 8 mm LED (pour 522970)
Article de base n°. 522954 Non disponible dans la boutique en ligne
Ce produit n'est actuellement pas disponible dans notre boutique. Pour l'acheter, veuillez nous contacter par e-mail ou nous appeler.
Profilé de recouvrement
Article de base n°. 71380-2000
Non disponible dans la boutique en ligne
Ce produit n'est actuellement pas disponible dans notre boutique. Pour l'acheter, veuillez nous contacter par e-mail ou nous appeler.
