Dimensione iniziale
Salvo diversa indicazione, la misura iniziale è X = 0 mm

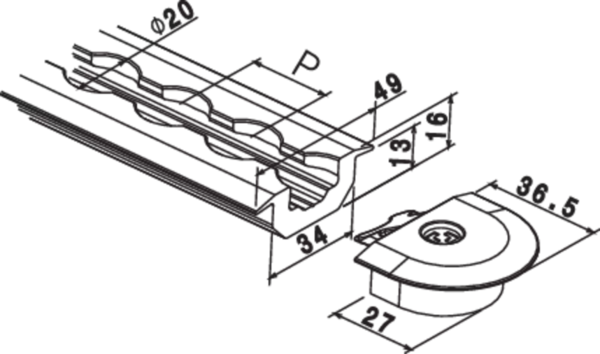

Guida Airline Heavy Duty per la sicurezza del carico
Massima resistenza per le applicazioni più impegnative nel trasporto passeggeri e nel settore dei carichi pesanti
La guida Airline Heavy Duty di allsafe è la scelta ideale per i requisiti di carico più elevati. Realizzata in una lega di alluminio ad alta resistenza, soddisfa tutti gli standard rilevanti per gli incidenti ed è particolarmente adatta per applicazioni speciali come il fissaggio dei sedili nel trasporto passeggeri. Il loro design particolarmente robusto garantisce la massima sicurezza, mentre la scelta tra montaggio a vite o adesivo consente un'installazione stabile e flessibile. Perfette per furgoni e veicoli furgonati - a scelta con montaggio superficiale o a incasso.
Dati tecnici
A colpo d'occhio
- In alluminio
- Per furgoni di grandi dimensioni e veicoli furgonati di piccole e grandi dimensioni
- Varianti per incollaggio e avvitamento
Capacità di carico
Insieme a KERL, le guide Airline possono essere qualificate dall'installatore come punto di ancoraggio in conformità alle norme ISO 27955 (autovetture), ISO 27956 (furgoni), DIN 75410-1 (pianali fino a 3,5 tonnellate) o EN 12640 (unità di carico intermodali e veicoli commerciali). Le seguenti capacità di carico ammissibili sono raggiunte nelle condizioni adiacenti:
Capacità di carico in combinazione con punti di ancoraggio
| KERL500 | KERL1000 | KERL2000* | KERL2000** | |
|---|---|---|---|---|
| ISO27955 | 350daN | |||
| ISO27956 | 500daN | 800daN | 800daN | 800daN |
| EN12640 | 400daN | 1000daN | 1000daN | 2000daN |
**Per guida Airline guida su pianale Heavy Duty (320646), guida Airline Heavy Duty semicircolare (520224) **Per guida Airline Heavy Duty retrattile (520223), guida Airline Heavy-Duty 34x16 (522566) fissata con viti M8 10.9
Capacità di carico in combinazione con fissaggi a vite
| KERLM8 | KERLM10 | |
|---|---|---|
| X | 200daN | 500daN |
| Y | 200daN | 500daN |
| Z | 1000daN | 2000daN |
Possibilità di configurazione
Caratteristiche
Griglia
Salvo diversa indicazione, la griglia è P = 25,0 mm
Distanza tra i fori
Per spaziature fori personalizzate, specificare le spaziature fori a1, a2, a3, a4 ecc.
Distanza tra i fori
Per fori con la stessa distanza, specificare le spaziature fori a1 e a2.
2 pezzi
Inizio/Fine
2 pezzi
Lavorazione delle rotaie Inizio
Inizio
Dritto
Inizio
Sbavato
Inizio
Raggio
Inizio
Z-Raggio
Inizio
Angolare
Inizio
Appiattito
Lavorazione delle rotaie Fine
Fine
Dritto
Fine
Sbavato
Fine
Raggio
Fine
Z-Raggio
Fine
Angolare
Fine
Appiattito
Fori per fissaggio
| S4 | S5 | S6 | S8 | |
|---|---|---|---|---|
| W | 90° | 90° | 90° | 90° |
| D | 9 | 11 | 13 | 17,2 |
| d | 4,6* | 5,5* | 6,6* | 9,0* |
*La dimensione d* può essere maggiore di quella specificata per le guide Airline con basso spessore di materiale.
Profili
Download
Accessori
Terminale standard e heavy duty a scomparsa (per 71223 e 520223)
Articolo base n. 521498
Terminale standard e heavy duty semicircolare (per 71224 e 520224)
Articolo base n. 521499
Profilo di copertura
Articolo base n. 71380-2000
