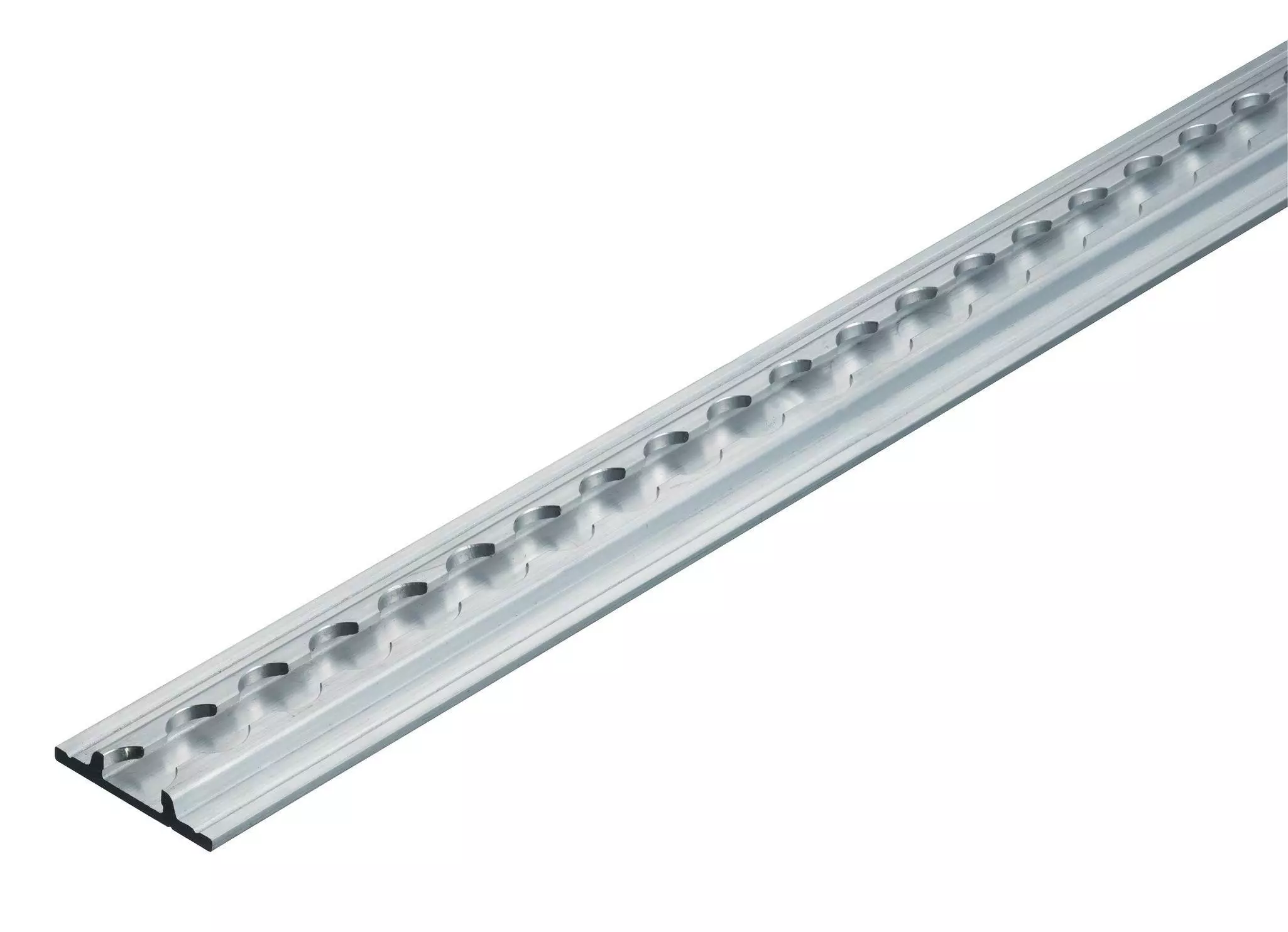

Guida Airline Light angolare
Articolo base n. 71226
Guide Airline light per la sicurezza del carico
La soluzione di fissaggio compatta e flessibile per furgoni e veicoli furgonati di piccole dimensioni
La guida Airline light è una soluzione di fissaggio leggera che si inserisce facilmente in spazi ristretti grazie alla sua geometria di dimensioni ridotte. Il design compatto e lo spessore delle pareti ridotto consentono la massima flessibilità durante l'installazione senza occupare spazio prezioso nel veicolo. È disponibile in varie versioni, che si possono incollare, rivettare o avvitare ed è quindi particolarmente facile e veloce da montare. Ideale per il tempo libero, l'allestimento di veicoli o il trasporto professionale.
Dati tecnici
A colpo d'occhio
- In alluminio
- Varianti per incollaggio, rivettatura e avvitatura
- Per rimorchi per autovetture e furgoni di piccole e grandi dimensioni
- Da 100 a 6000 mm
Capacità di carico
Insieme a KERL, le guide Airline possono essere qualificate dall'installatore come punto di ancoraggio in conformità alle norme ISO 27955 (autovetture), ISO 27956 (furgoni), DIN 75410-1 (pianali fino a 3,5 tonnellate) o EN 12640 (unità di carico intermodali e veicoli commerciali). Le seguenti capacità di carico ammissibili sono raggiunte nelle condizioni adiacenti:
- Trasmissione adeguata della forza alla sottostruttura
- Distanza di fissaggio 75 / 76,2 mm (eccetto Guide Airline in acciaio: 50 mm, Guide Airline Special 24 mm Pavimento: 500 mm, telaio esterno: 300 mm) oppure un incollaggio sufficiente
- Guide Airline Light fissate con viti M5 10.9
Capacità di carico in combinazione con punti di ancoraggio
| KERL500 | KERL1000 | |
|---|---|---|
| ISO27955 | 350daN | 350daN |
| ISO27956 | 400daN | 500daN |
| EN12640 | 400daN | 400daN |
Capacità di carico in combinazione con fissaggi a vite
| KERLM8 | KERLM10 | |
|---|---|---|
| X | 200daN | 500daN |
| Y | 200daN | 500daN |
| Z | 500daN | 800daN |
Profili
Guida Airline Light stretta
Articolo base n. 320643
Guida Airline Light con flangia
Articolo base n. 520609
Guida Airline Light semicircolare
Articolo base n. 520624
Guida Airline Light retrattile
Articolo base n. 520623
Guida Airline Light pianale 10 mm
Articolo base n. 521692
Guida Airline Light pianale 9 mm
Articolo base n. 522483
Guida Airline Light LED
Articolo base n. 522477
Guida Airline Light listello 8 mm
Articolo base n. 522925
Non disponibile nel negozio online
Questo prodotto non è attualmente disponibile nel nostro negozio. Per l'acquisto, vi preghiamo di contattarci via e-mail o di chiamarci.
Possibilità di configurazione
Misura iniziale
Salvo diversa indicazione, la misura iniziale è X = 0 mm
Griglia
Salvo diversa indicazione, la griglia è P = 25,0 mm
Fori per fissaggio
| S4 | S5 | S6 | S8 | |
|---|---|---|---|---|
| W | 90° | 90° | 90° | 90° |
| D | 9 | 11 | 13 | 17,2 |
| d | 4,6* | 5,5* | 6,6* | 9,0* |
*La dimensione d* può essere maggiore di quella specificata per le guide Airline con basso spessore di materiale.
| N4 | N5 | N6 | |
|---|---|---|---|
| W | 120° | 120° | 120° |
| D | 10,1 | 12,0 | 13,0 |
| d | 4,2 | 5,05 | 6,7 |
| D5,0 | D5,5 | D6,6 | D8,5 | |
|---|---|---|---|---|
| d | 5,0 | 5,5 | 6,6 | 8,5 |
| M5 | M6 |
|---|
| FB5 | |
|---|---|
| D | 10,0 |
| d | 5,0 |
Posizione dei fori di fissaggio
Per fori con la stessa distanza, specificare le spaziature fori a1 e a2.
Per spaziature fori personalizzate, specificare le spaziature fori a1, a2, a3, a4 ecc.
Guida in 2 pezzi
Inizio e fine della guida
Selezionare la forma dell'inizio e della fine della guida (raggio massimo o F2 max. = metà larghezza della guida in mm).
Accessori
Profilo di copertura
Lunghezza liberamente selezionabile da 100 a 3000 mm.
Cappucci terminali
Terminale Light angolare (per 71226)
Articolo base n.: 521500
Terminale Light stretto (per 320643)
Articolo base n.: 521495
Terminale light flangia (per 520609)
Articolo base n.: 521501
Terminale Light semicircolare (per 520624)
Articolo base n.: 521494
Terminale Light retrattile (per 520623)
Articolo base n.: 521502
Terminale Light LED (per 522477)
Articolo base n.: 522849
Terminale Light 8 mm listello sinistro (per 522925)
Articolo base n.: 522936
Non disponibile nel negozio online
Questo prodotto non è attualmente disponibile nel nostro negozio. Per l'acquisto, vi preghiamo di contattarci via e-mail o di chiamarci.
Terminale Light angolare (per 522925)
Articolo base n.: 522937
Non disponibile nel negozio online
Questo prodotto non è attualmente disponibile nel nostro negozio. Per l'acquisto, vi preghiamo di contattarci via e-mail o di chiamarci.
Terminale Light angolare (per 522914)
Articolo base n.: 522930
