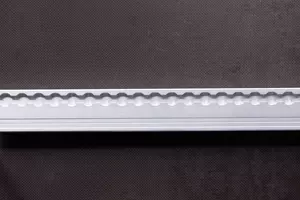

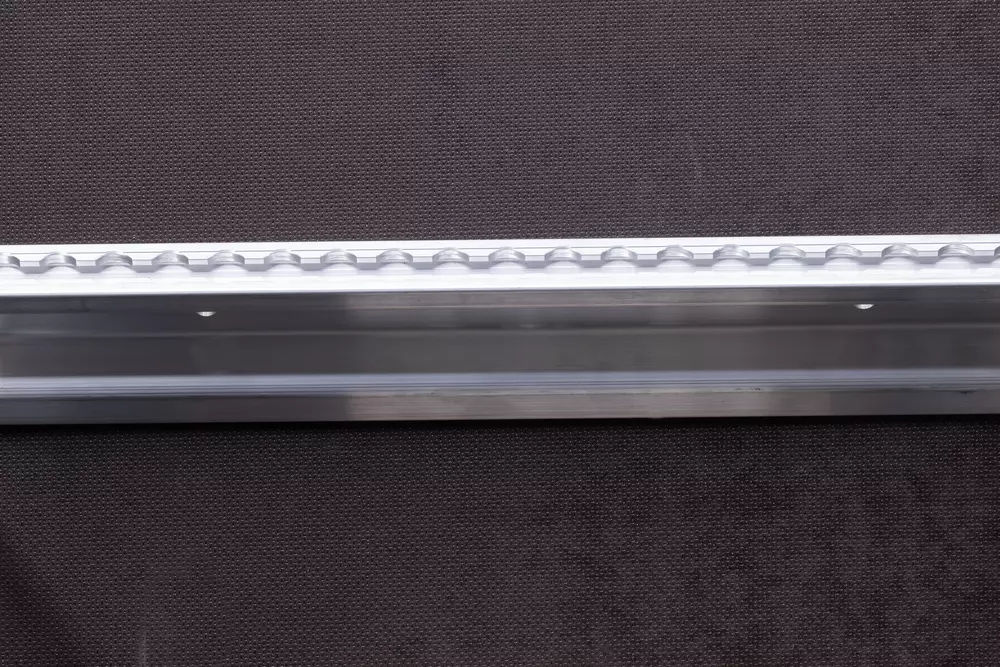

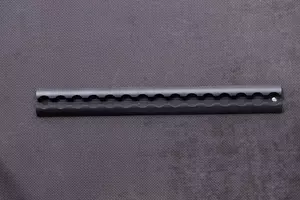

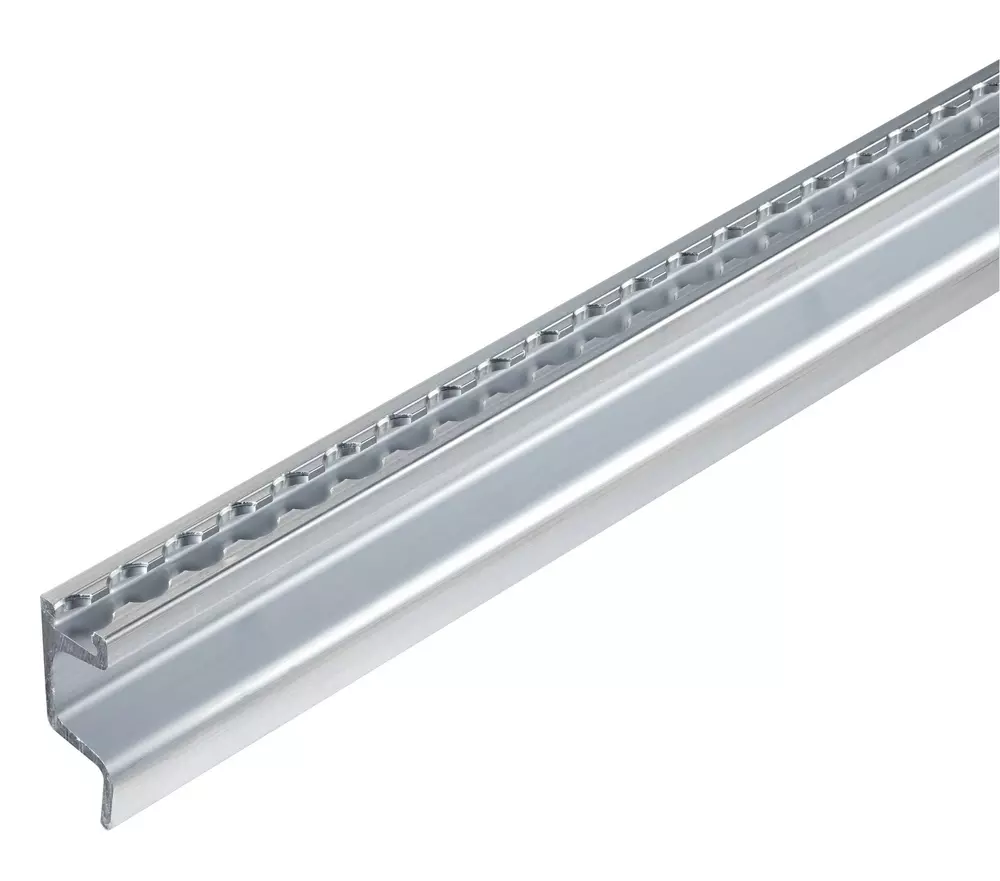

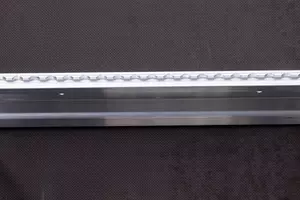

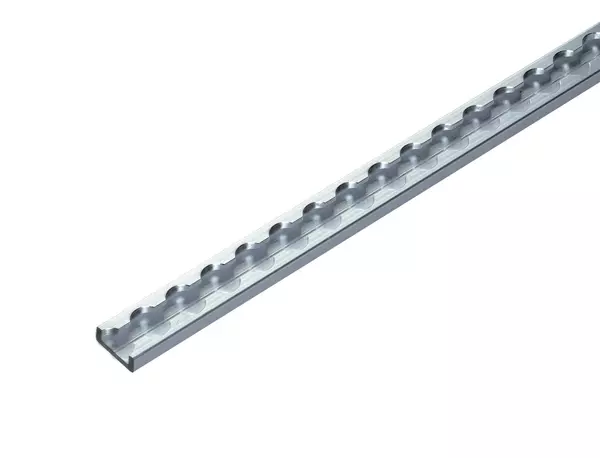

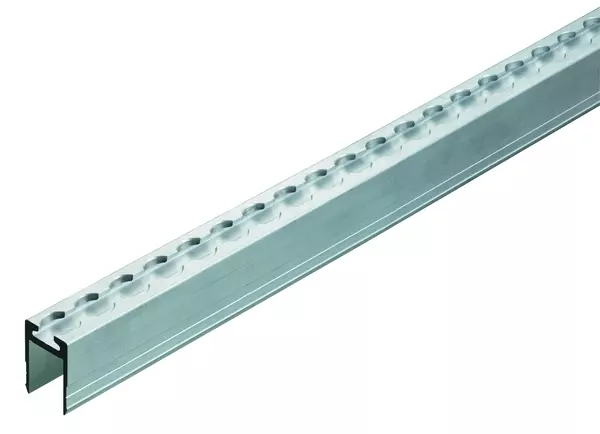

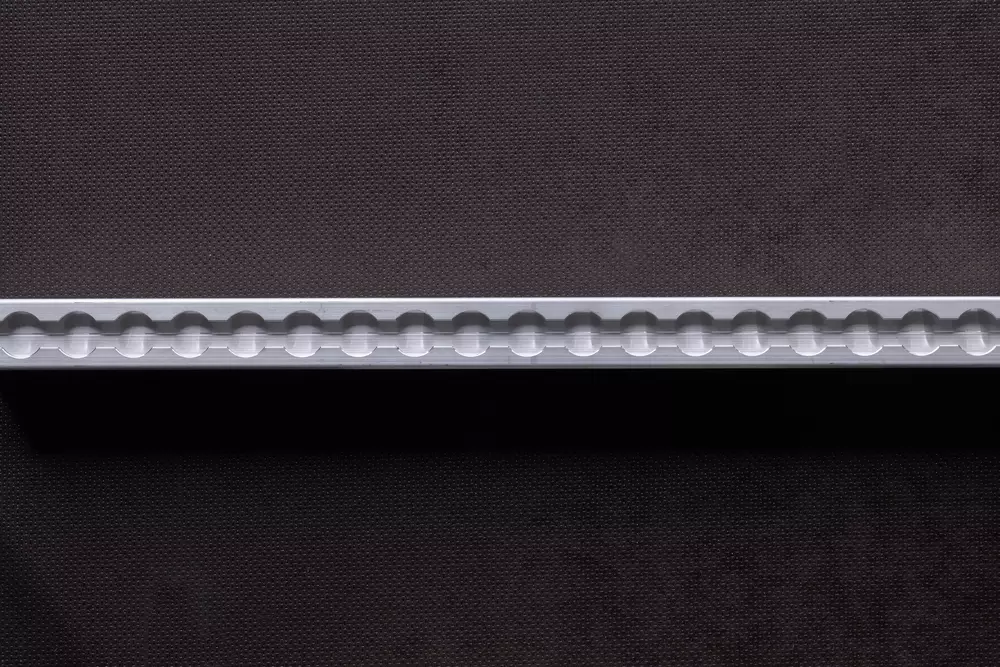

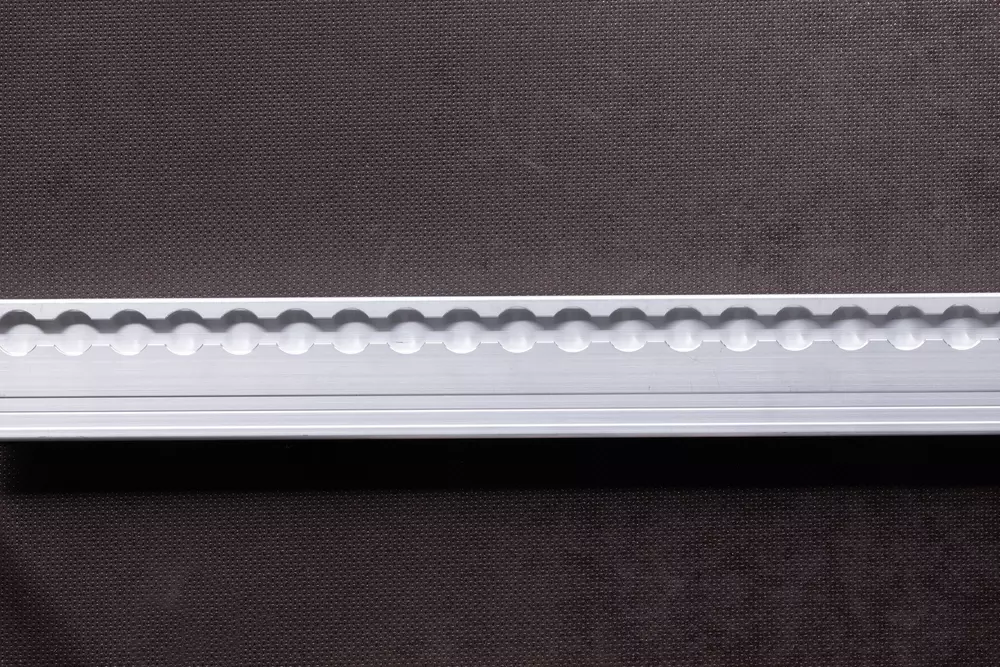

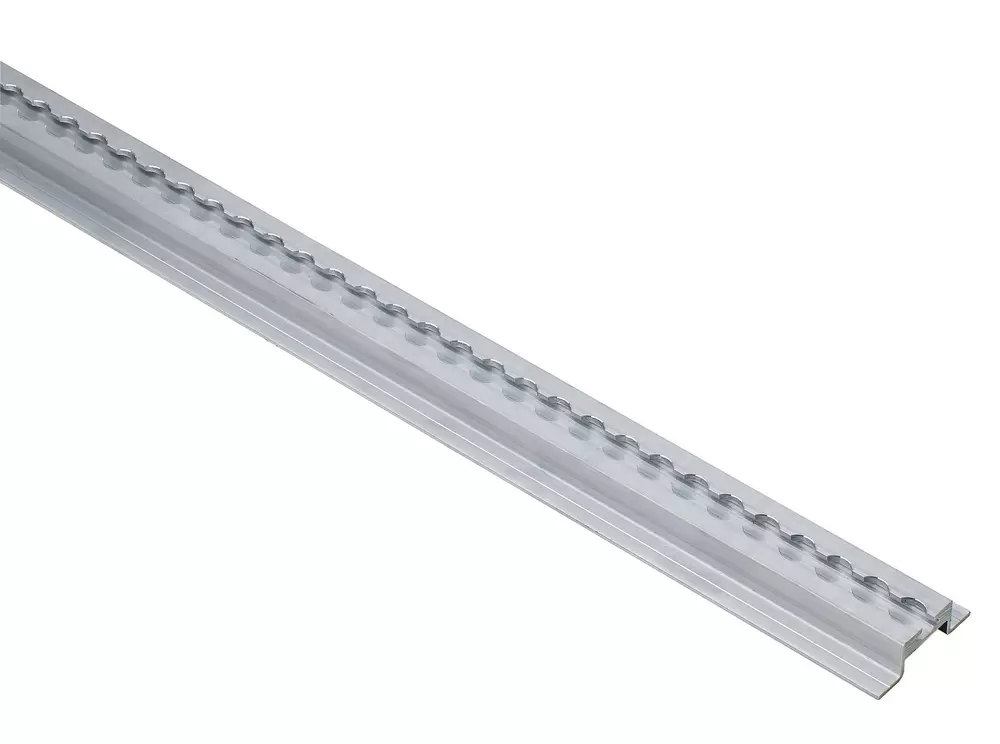

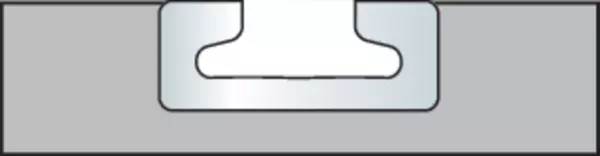

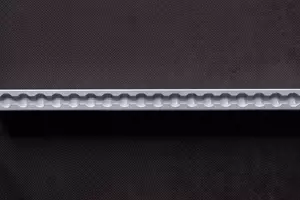

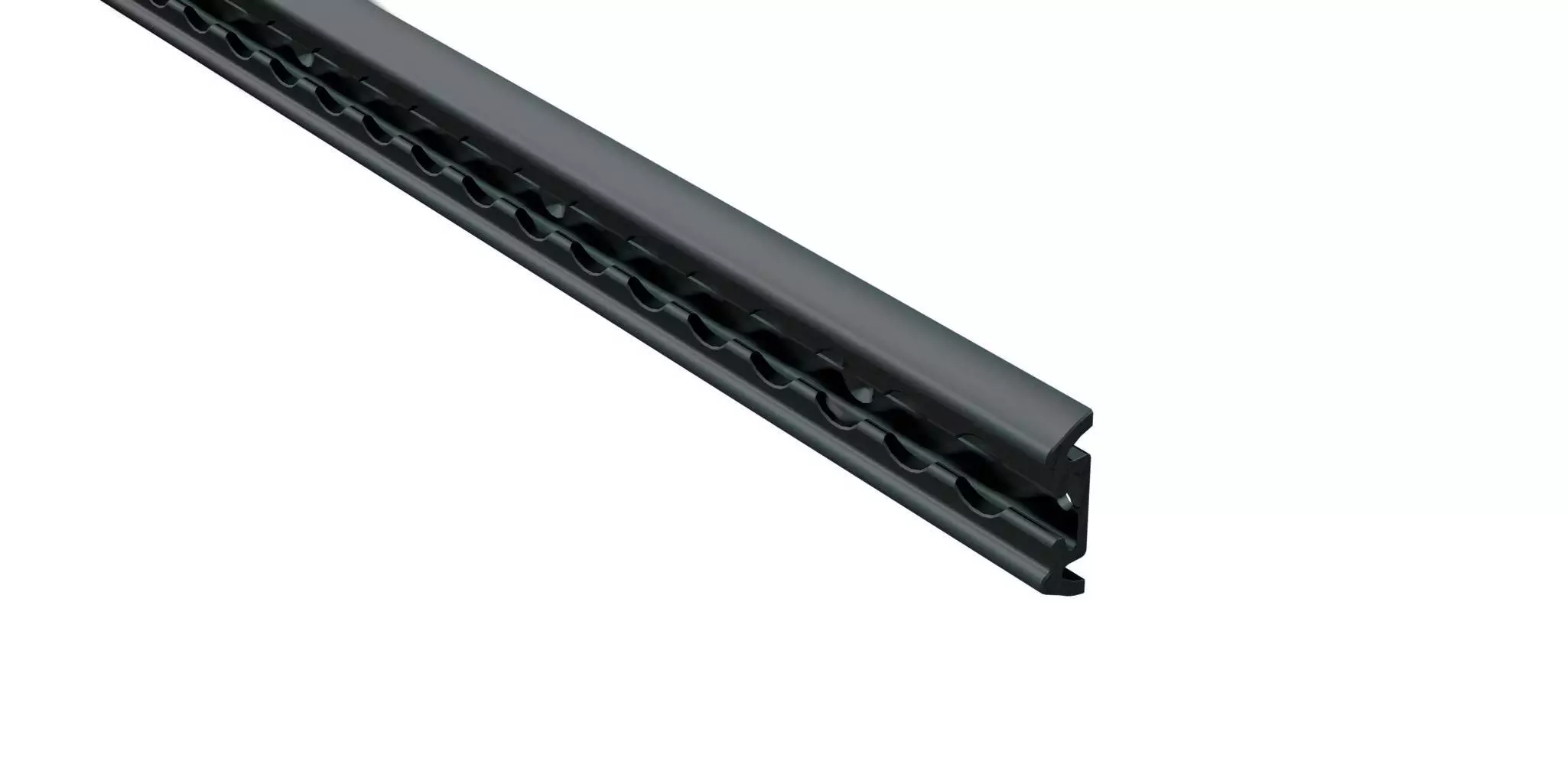

Guida Airline Ultra light angolare
Articolo base n. 522914
Guide Airline speciali per applicazioni particolari
Soluzioni personalizzate per esigenze eccezionali

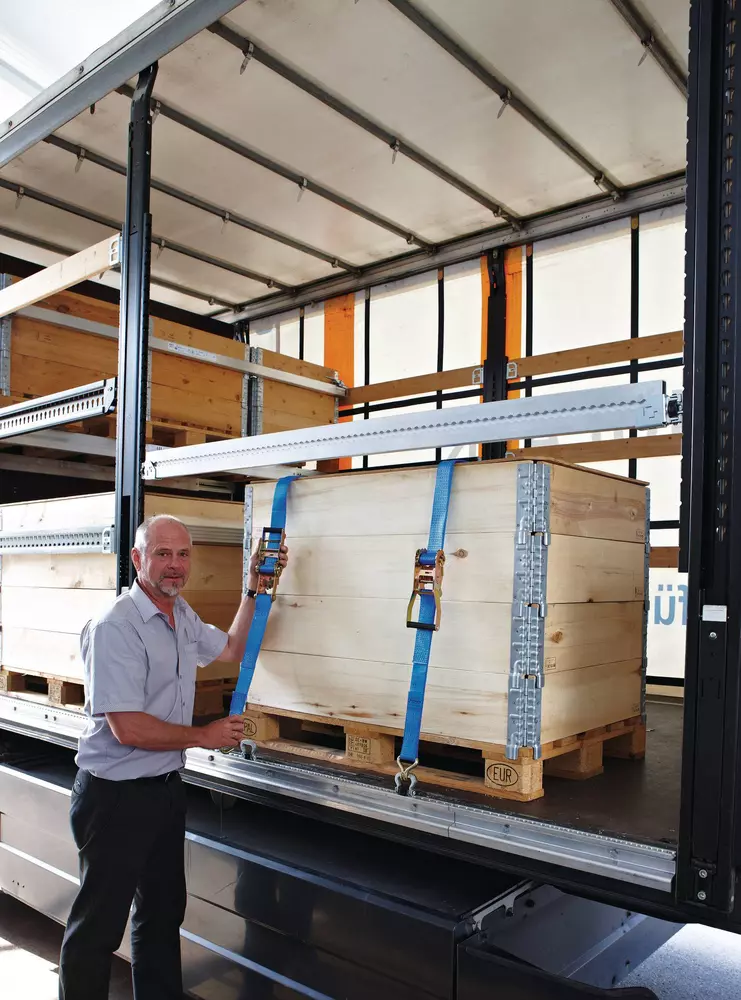

Le guide Airline speciali di allsafe sono state sviluppate appositamente per strutture particolari e campi di applicazione esigenti. Grazie alla forma individuale del profilato, offrono soluzioni personalizzate per diverse applicazioni. La guida esterna è perfetta per l'uso fuoristrada e per il tempo libero ed è ideale per l'esterno dei veicoli. La bandella fermacarico Airline può sostituire le bandelle tradizionali e garantisce una sicurezza ottimale del carico. La rotaia per pianale Airline è stata progettata per spessori elevati del pianale e offre la massima stabilità. Il profilo Airline-ARZ consente l'installazione su telai esterni e convince per la massima flessibilità e sicurezza. I profili per sponde Airline sono adatti al montaggio sulle sponde e fungono da punti di ancoraggio affidabili per tutta la loro lunghezza.
Che si tratti di veicoli telonati, automobili, fuoristrada o camion, le guide Airline speciali sono disponibili in versione avvitabile e rivettabile e offrono opzioni di montaggio versatili.
Dati tecnici
A colpo d'occhio
- In alluminio
- Forniti su misura da 100 a 6000 mm
- Disponibili varianti per avvitamento e rivettatura

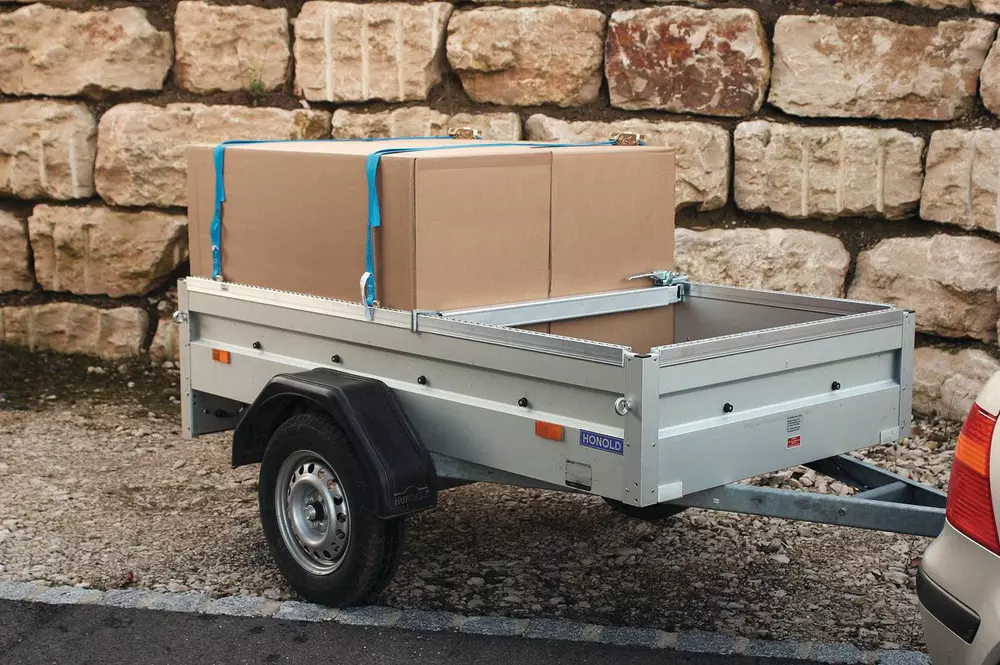

- Ideale per per rimorchi per autovetture e veicoli telonati di medie e grandi dimensioni
Capacità di carico
Insieme a KERL, le guide Airline possono essere qualificate dall'installatore come punto di ancoraggio in conformità alle norme ISO 27955 (autovetture), ISO 27956 (furgoni), DIN 75410-1 (pianali fino a 3,5 tonnellate) o EN 12640 (unità di carico intermodali e veicoli commerciali). Le seguenti capacità di carico ammissibili sono raggiunte nelle condizioni adiacenti:
- Trasmissione adeguata della forza alla sottostruttura
- Distanza di fissaggio 75 / 76,2 mm (eccetto Guide Airline in acciaio: 50 mm, Guide Airline Special 24 mm Pavimento: 500 mm, telaio esterno: 300 mm) oppure un incollaggio sufficiente
- Guide Airline Standard, Special e HD fissate con viti M6 10.9
Capacità di carico in combinazione con punti di ancoraggio
| KERL500 | KERL1000 | KERL2000* | KERL2000** | |
|---|---|---|---|---|
| ISO27955 | 350daN | |||
| ISO27956 | 500daN | 800daN | 800daN | 800daN |
| EN12640 | 400daN | 1000daN | 1000daN | 2000daN |
*Ad eccezione della bandella fermacarico 71203. *Per guida Airline Special telaio esterno (520531), guida Airline Special 24 mm pianale (521453) fissata con viti M8 10.9, guida Airline Special bandella fermacarico (71203)
Capacità di carico in combinazione con fissaggi a vite
| KERLM8 | KERLM10 | |
|---|---|---|
| X | 200daN | 500daN |
| Y | 200daN | 500daN |
| Z | 1000daN | 2000daN |
*Ad eccezione della bandella fermacarico 71203.
Possibilità di configurazione
Si noti che non tutte le opzioni di configurazione sono disponibili per tutti i prodotti.
Misura iniziale
Salvo diversa indicazione, la misura iniziale è X = 0 mm

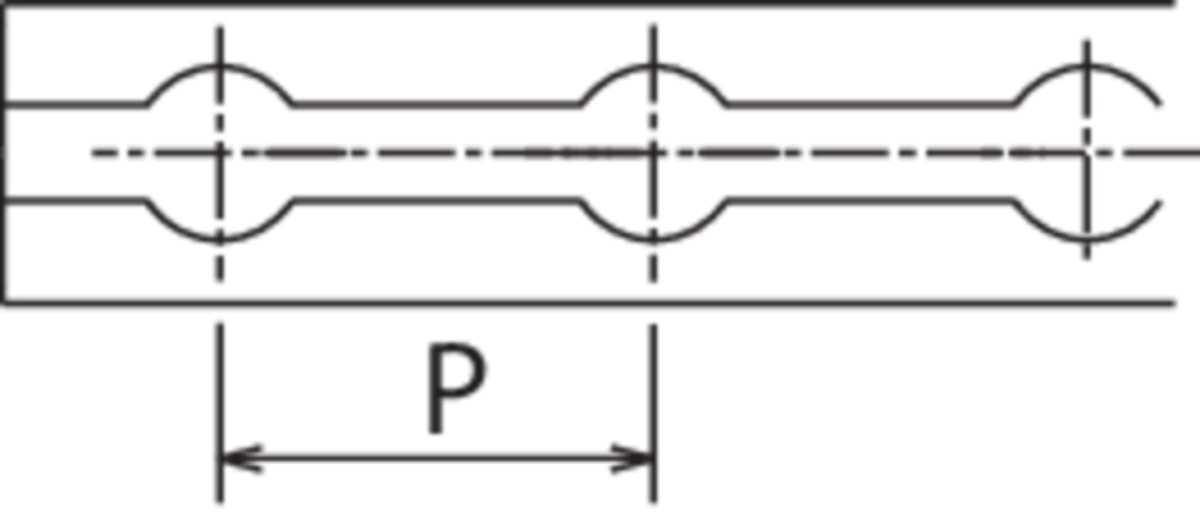

Griglia
Salvo diversa indicazione, la griglia è P = 25,0 mm
Fori per fissaggio
| S4 | S5 | S6 | S8 | |
|---|---|---|---|---|
| W | 90° | 90° | 90° | 90° |
| D | 9 | 11 | 13 | 17,2 |
| d | 4,6* | 5,5* | 6,6* | 9,0* |
*La dimensione d* può essere maggiore di quella specificata per le guide Airline con basso spessore di materiale.
| N4 | N5 | N6 | |
|---|---|---|---|
| W | 120° | 120° | 120° |
| D | 10,1 | 12,0 | 13,0 |
| d | 4,2 | 5,05 | 6,7 |
| D5,0 | D5,5 | D6,6 | D8,5 | |
|---|---|---|---|---|
| d | 5,0 | 5,5 | 6,6 | 8,5 |
| M5 | M6 |
|---|
| FB5 | |
|---|---|
| D | 10,0 |
| d | 5,0 |
Posizione dei fori di fissaggio
Per fori con la stessa distanza, specificare le spaziature fori a1 e a2.
Per spaziature fori personalizzate, specificare le spaziature fori a1, a2, a3, a4 ecc.

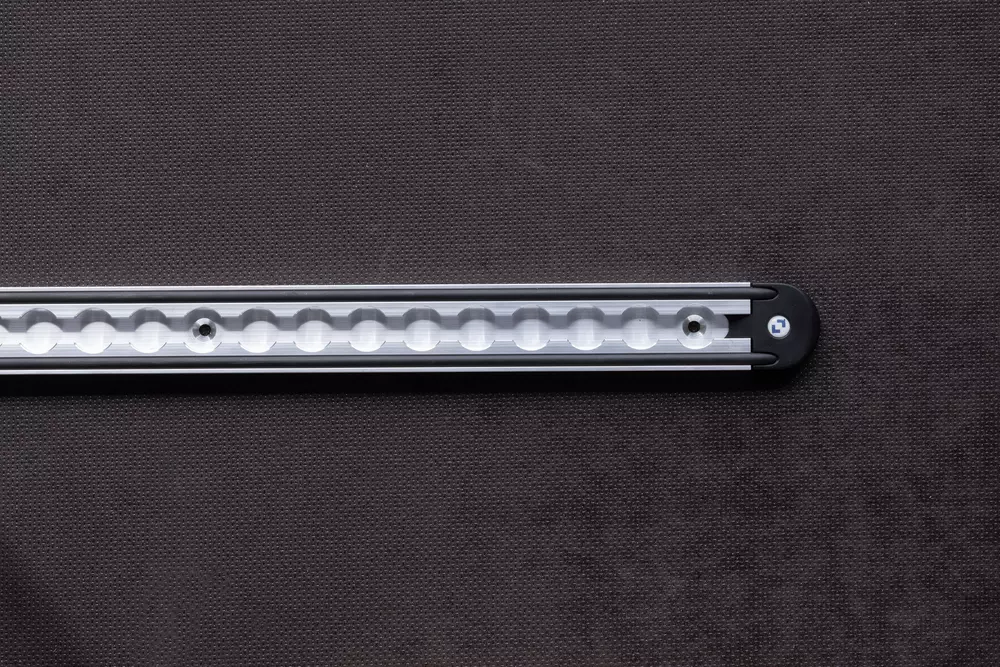

Inizio e fine della guida
Selezionare la forma dell'inizio e della fine della guida (raggio massimo o F2 max. = metà larghezza della guida in mm).

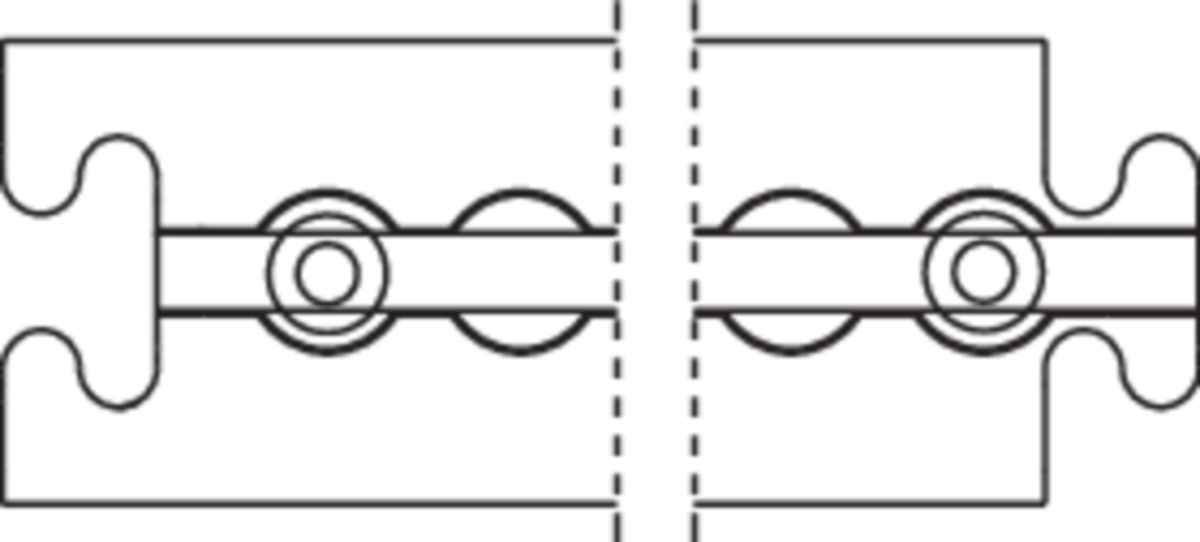

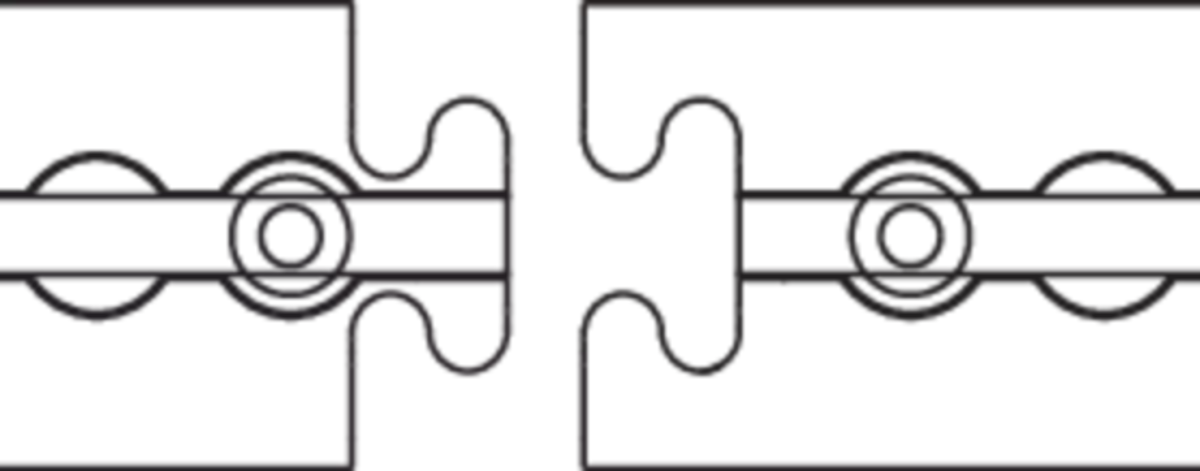

Guida in 2 pezzi

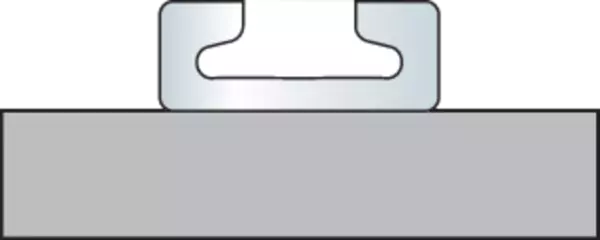

Profili

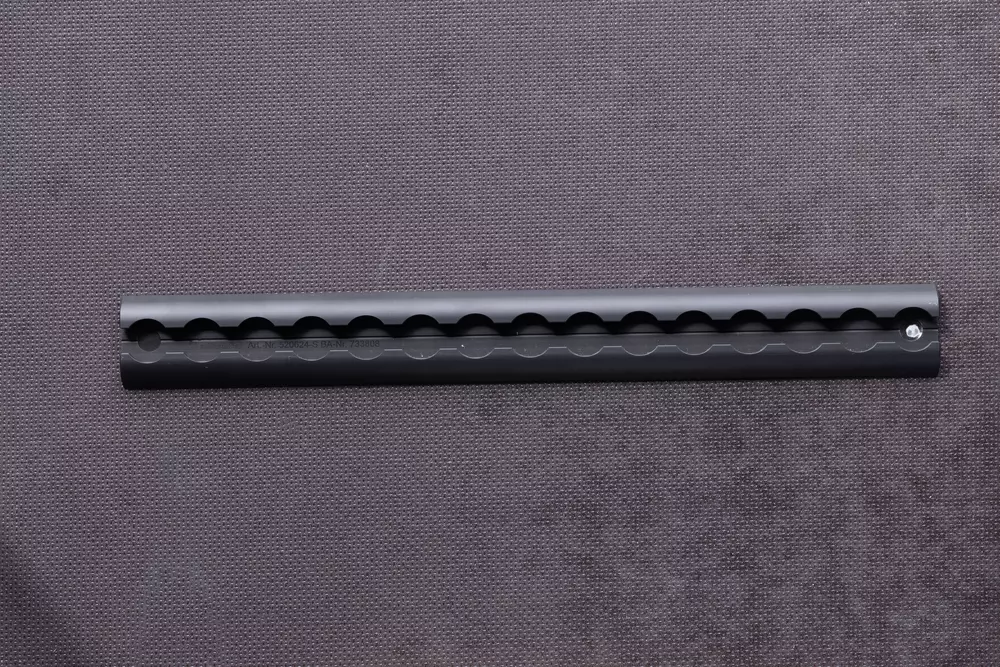

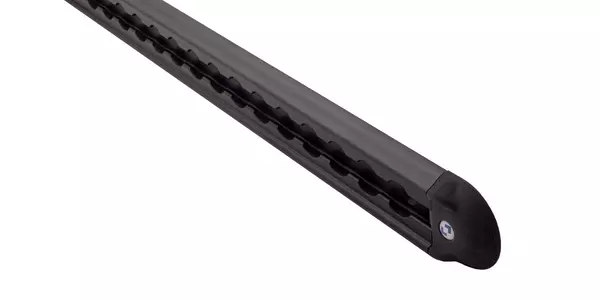

Guida Airline Speciale EXTERIOR semicircolare
Articolo base n. 322138S
Non disponibile nel negozio online
Questo prodotto non è attualmente disponibile nel nostro negozio. Per l'acquisto, vi preghiamo di contattarci via e-mail o di chiamarci.

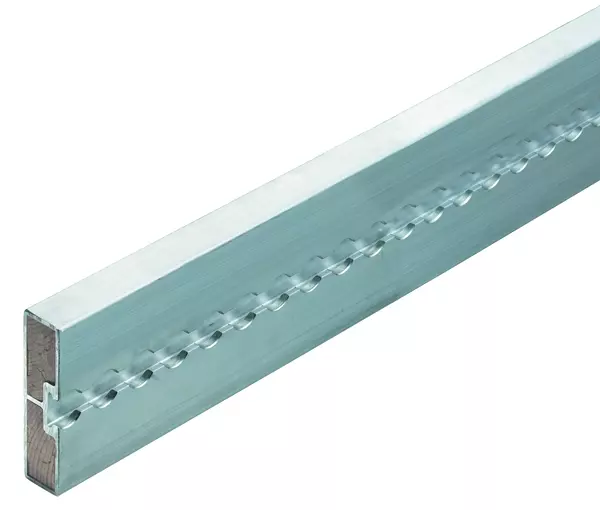

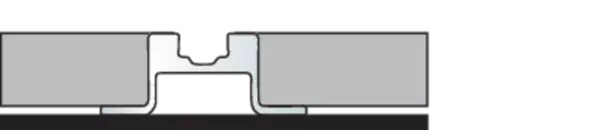

Guida Airline Special 24 mm pianale
Articolo base n. 521453

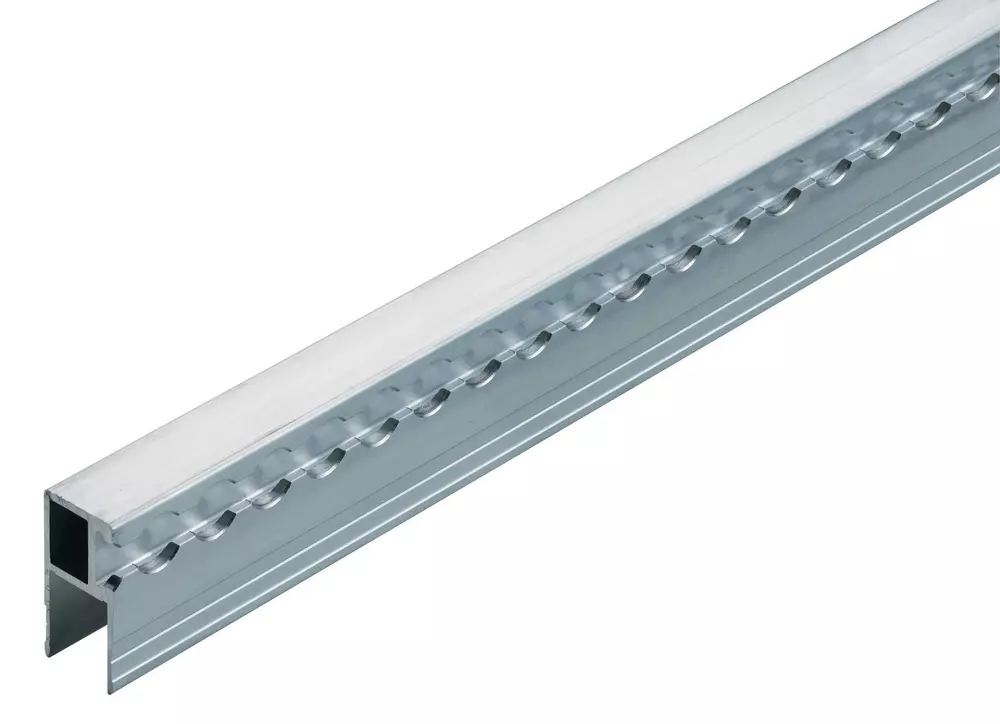

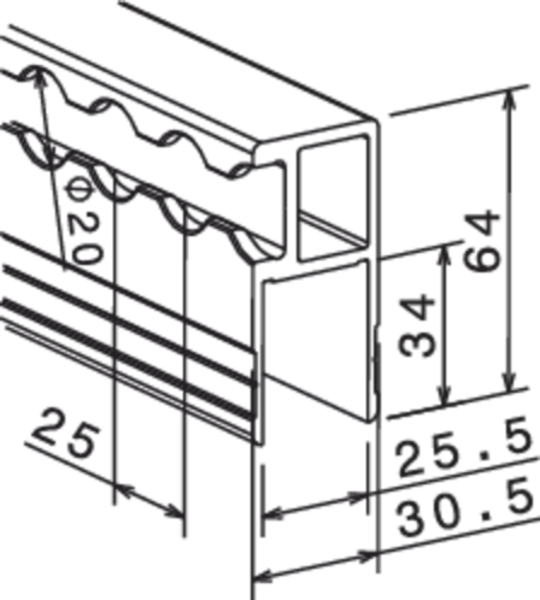

Guida Airline Speciale telaio esterno
Articolo base n. 520531

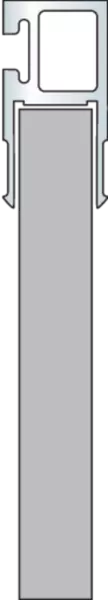

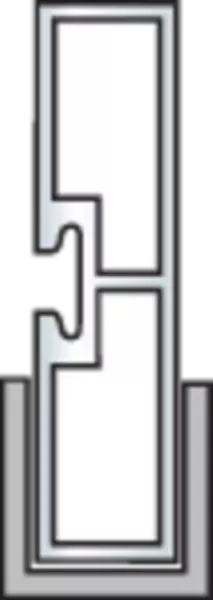

Guida Airline Speciale sponda in alto
Articolo base n. 71225

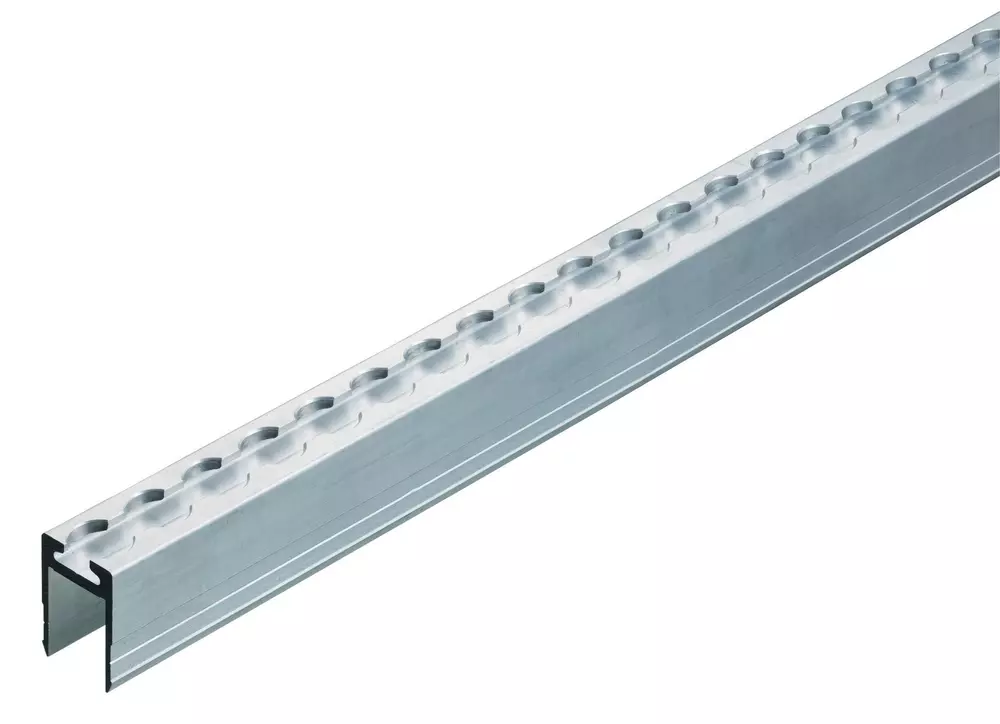

Guida Airline Special sponda laterale
Articolo base n. 520450

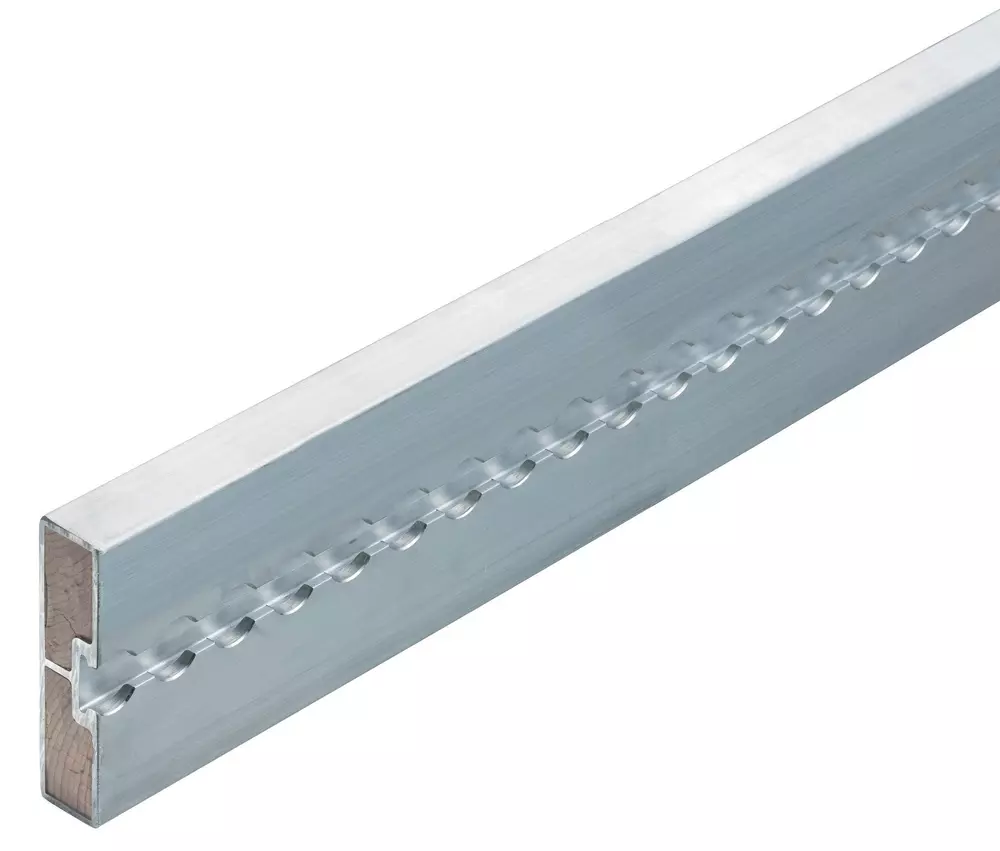

Guida Airline Speciale bandella fermacarico
Articolo base n. 71203
Accessori

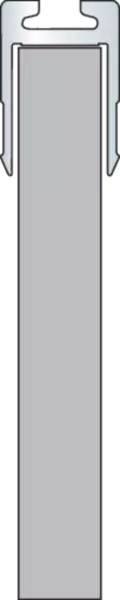

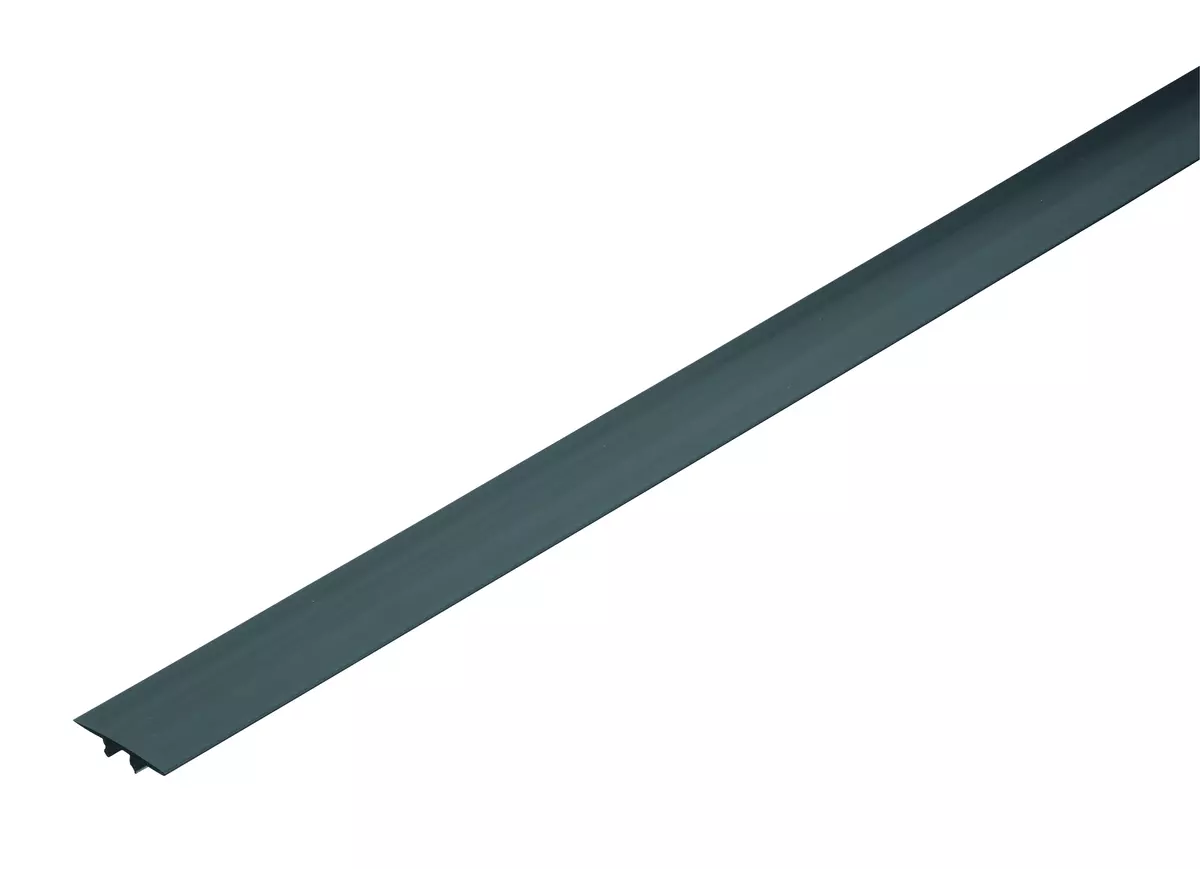

Profilo di copertura
Lunghezza liberamente selezionabile da 100 a 3000 mm.
Cappucci terminali
Terminale EXTERIOR semicircolare (per 322138)
Articolo base n.: 322139
