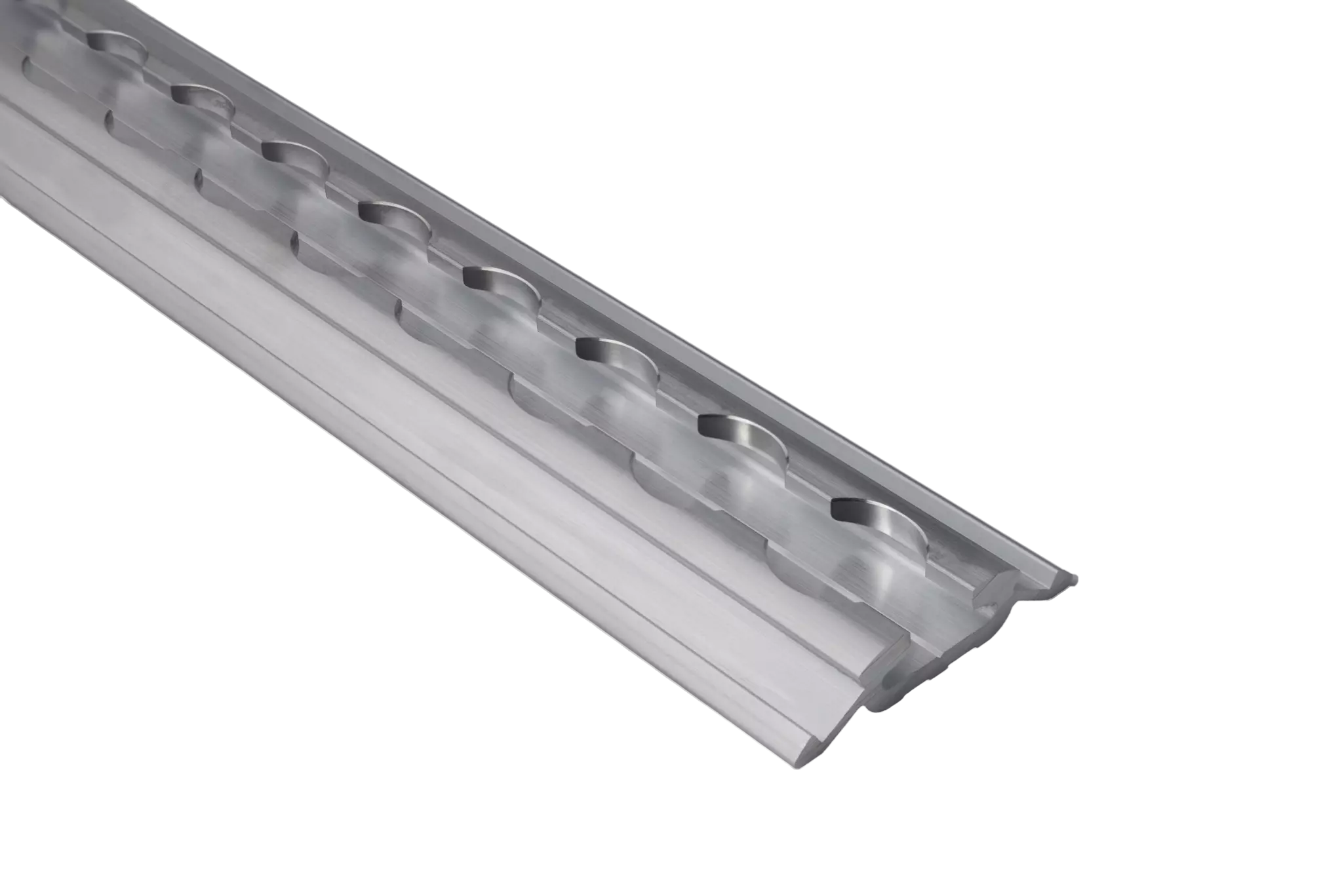

Szyna lotnicza Light, kwadratowa
Artykuł podstawowy nr. 71226
Artykuł podstawowy nr.: 71226
Lekkie szyny Airline do zabezpieczania ładunku
Kompaktowe i elastyczne rozwiązanie mocujące do samochodów dostawczych i małych samochodów dostawczych z nadwoziem typu furgon.
Lekkie szyna Airline to rozwiązanie mocujące, które dzięki niewielkim wymiarom z łatwością mieści się w ciasnych przestrzeniach konstrukcyjnych. Kompaktowa budowa i niewielka grubość ścianek zapewniają maksymalną elastyczność montażu bez zajmowania cennej przestrzeni w pojeździe. Jest dostępna w wersji do klejenia, nitowania lub przykręcania, dzięki czemu montaż jest wyjątkowo łatwy i szybki. Idealna do zastosowań rekreacyjnych, wyposażenia pojazdów lub profesjonalnego transportu.
Dane techniczne
W skrócie
- Z aluminium
- Warianty do klejenia, nitowania i skręcania
- Do przyczep samochodowych osobowych oraz małych i dużych samochodów dostawczych
- 100 do 6000 mm
Obciążalność
Szyny Airline w połączeniu z urządzeniami KERL mogą być kwalifikowane przez instalatora jako punkty mocowania zgodnie z normami ISO 27955 (samochody osobowe), ISO 27956 (samochody dostawcze), DIN 75410-1 (platformy do 3,5 t) lub EN 12640 (intermodalne jednostki ładunkowe i pojazdy użytkowe). Przy spełnieniu poniższych warunków osiągane są dopuszczalne obciążenia:
- Wystarczające przeniesienie siły na konstrukcję nośną
- Odległość mocowania 75 / 76,2 mm (z wyjątkiem szyny Szyny Airline stalowej: 50 mm, szyny Szyny Airline specjalnej 24 mm Podłoga: 500 mm, rama zewnętrzna: 300 mm) lub wystarczające przyklejenie
- Szyny Airline Light mocowane za pomocą śrub M5 10.9
Nośność w połączeniu z punktami mocowania
| KERL500 | KERL1000 | |
|---|---|---|
| ISO27955 | 350daN | 350daN |
| ISO27956 | 400daN | 500daN |
| EN12640 | 400daN | 400daN |
Nośność w połączeniu z łącznikami śrubowymi
| KERLM8 | KERLM10 | |
|---|---|---|
| X | 200daN | 500daN |
| Y | 200daN | 500daN |
| Z | 500daN | 800daN |

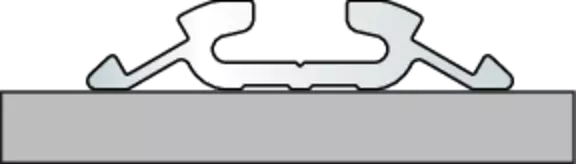

Profile
Szyna lotnicza Light wąska
Artykuł podstawowy nr. 320643
Szyna lotnicza Light z kołnierzem
Artykuł podstawowy nr. 520609
Szyna lotnicza Light półokrągła
Artykuł podstawowy nr. 520624
Szyna lotnicza Light, chowana
Artykuł podstawowy nr. 520623
Szyna lotnicza Light 10 mm podłoga
Artykuł podstawowy nr. 521631
Szyna lotnicza Light 9 mm podłoga
Artykuł podstawowy nr. 522483
Szyny Airline Light LED
Artykuł podstawowy nr. 522477
Szyna lotnicza Light 8 mm z profilem
Artykuł podstawowy nr. 522925
Niedostępne w sklepie internetowym
Ten produkt nie jest obecnie dostępny w naszym sklepie. Aby go kupić, prosimy o kontakt mailowy lub telefoniczny.
Możliwości konfiguracji
Wymiar początkowy
O ile nie podano inaczej, wymiar początkowy wynosi X = 0 mm.
Siatka
O ile nie podano inaczej, rozstaw wynosi P = 25,0 mm.
Otwory montażowe
| S4 | S5 | S6 | S8 | |
|---|---|---|---|---|
| W | 90° | 90° | 90° | 90° |
| D | 9 | 11 | 13 | 17,2 |
| d | 4,6* | 5,5* | 6,6* | 9,0* |
| N4 | N5 | N6 | |
|---|---|---|---|
| W | 120° | 120° | 120° |
| D | 10,1 | 12,0 | 13,0 |
| d | 4,2 | 5,05 | 6,7 |
| D5,0 | D5,5 | D6,6 | D8,5 | |
|---|---|---|---|---|
| d | 5,0 | 5,5 | 6,6 | 8,5 |
| M5 | M6 |
|---|
| FB5 | |
|---|---|
| D | 10,0 |
| d | 5,0 |
Położenie otworów mocujących
W przypadku otworów w tych samych odstępach proszę podać odległości między otworami a1 i a2.
W przypadku indywidualnych odległości między otworami proszę podać odległości między otworami a1, a2, a3, a4 itd.
2-częściowa szyna
Początek i koniec szyny
Proszę wybrać kształt początku i końca szyny (maks. promień lub maks. F2 = połowa szerokości szyny w mm).
Akcesoria
Profil maskujący
Długość do wyboru od 100 do 3000 mm.

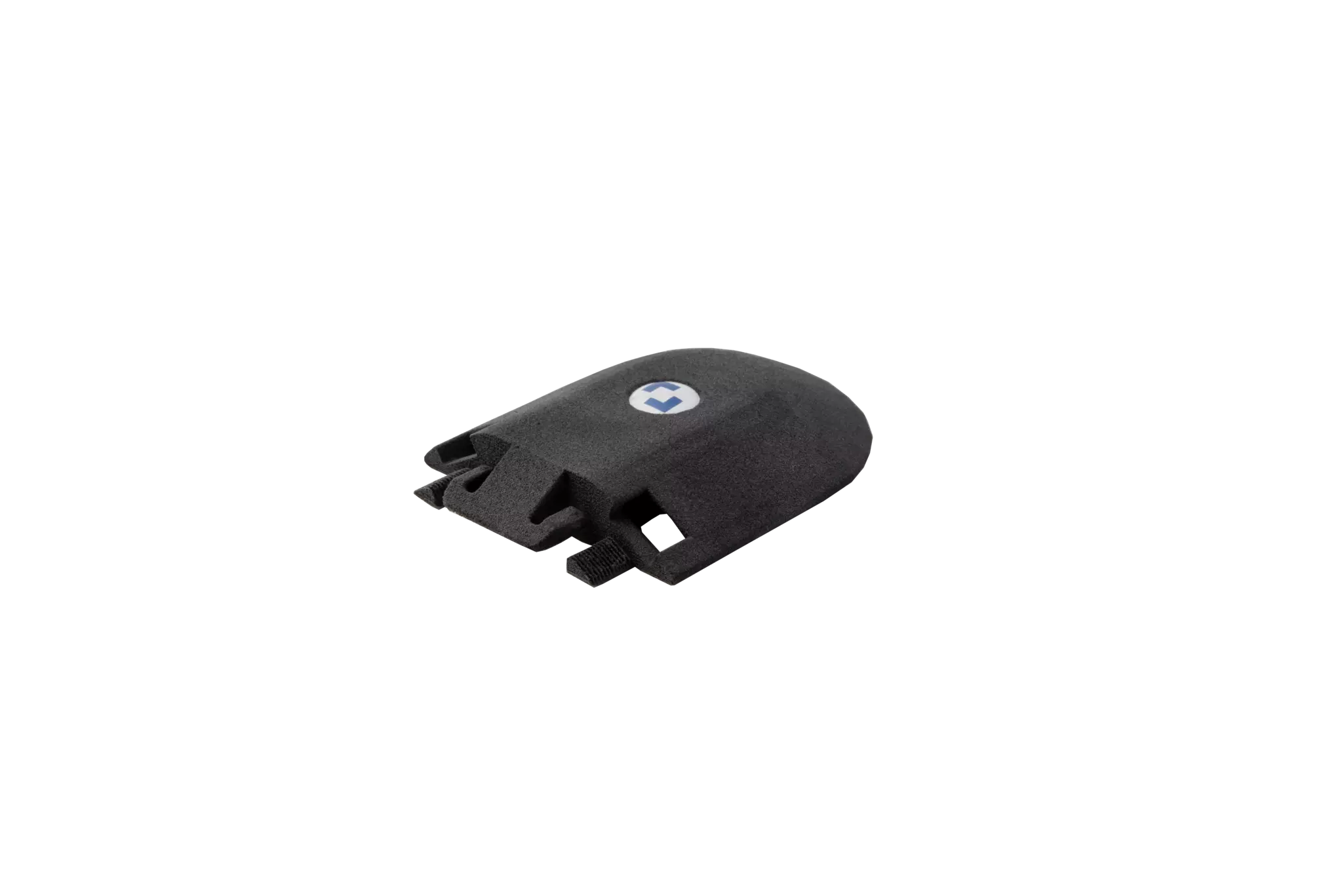

Końcówki
Końcówka Light kwadratowa (do 71226)
Artykuł podstawowy nr.: 521500
Końcówka Light wąska (do 320643)
Artykuł podstawowy nr.: 521495
Końcówka lekka z kołnierzem (do 520609)
Artykuł podstawowy nr.: 521501
Końcówka lekka półokrągła (do 520624)
Artykuł podstawowy nr.: 521494
Końcówka Light chowana (do 520623)
Artykuł podstawowy nr.: 521502
Końcówka Light LED (do 522477)
Artykuł podstawowy nr.: 522849
Końcówka Light 8 mm, profil uszczelniający, lewa (do 522925)
Artykuł podstawowy nr.: 522936
Niedostępne w sklepie internetowym
Ten produkt nie jest obecnie dostępny w naszym sklepie. Aby go kupić, prosimy o kontakt mailowy lub telefoniczny.
Końcówka Light kwadratowa (do 522925)
Artykuł podstawowy nr.: 522937
Niedostępne w sklepie internetowym
Ten produkt nie jest obecnie dostępny w naszym sklepie. Aby go kupić, prosimy o kontakt mailowy lub telefoniczny.
Końcówka Light kwadratowa (do 522914)
Artykuł podstawowy nr.: 522930
