Eindstukje Airline, geleiderails (voor 522020)
Basis artikel nr.: 522891
Basis artikel nr.: 522020

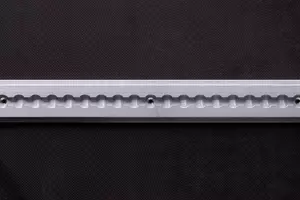

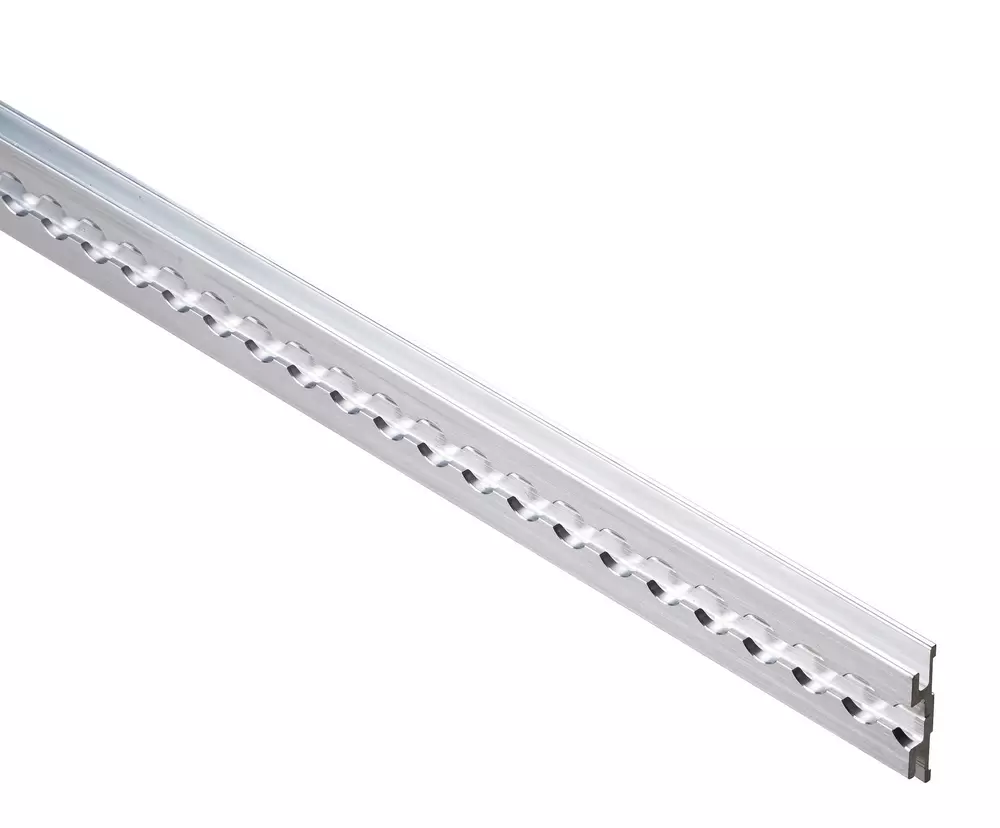

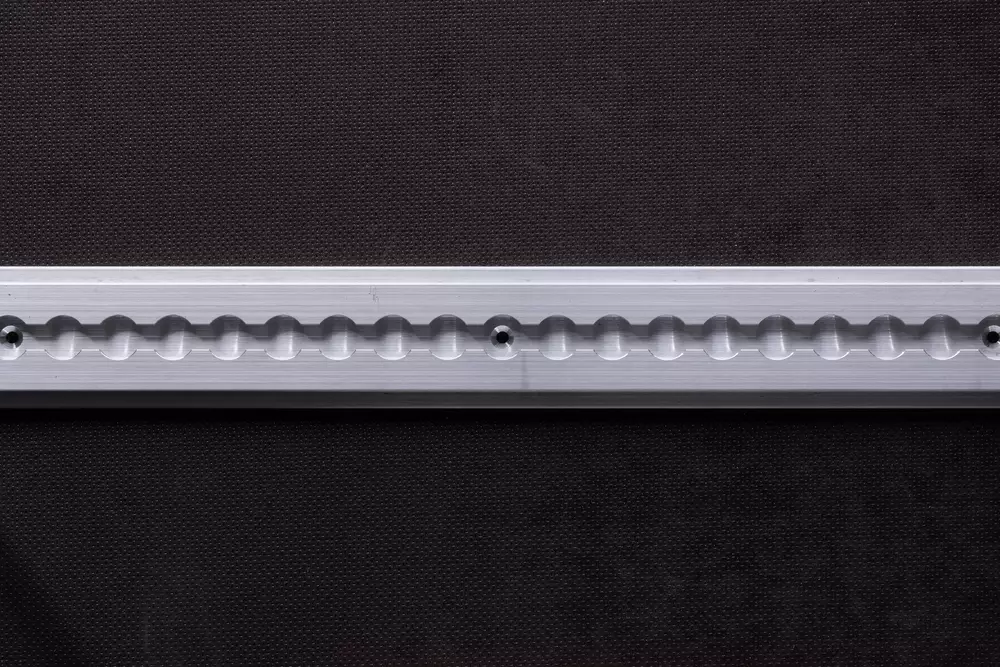

Airline-geleiderail
Airline rails op maat – optimale compatibiliteit voor veilige lading
De Airline rails van allsafe zijn de ideale oplossing voor het vastzetten van ladingen. Dankzij de hoge compatibiliteit met onze vsperelementen, fittingen, spanbanden en netten kan uw lading optimaal worden vastgezet. Onze Airline rails worden volgens uw specificaties op maat gemaakt en inbouwgereed geleverd. U kunt kiezen uit een groot aantal verschillende profielen en configuratiemogelijkheden.
Technische gegevens
In één oogopslag
- Van aluminium
- Gewicht: 1,42 kg/m
- Voor lijmen, klinken en schroeven
- Voor montage aan de zijwand en aan het plafond
- Voor kleine tot grote Kastentrailers
Belastbaarheid in combinatie met sjorpunten
| KERL2000* | |
|---|---|
| ISO27956 | 800daN |
| EN12640 | 1000daN |
Configuratiemogelijkheden
Startmaat
Tenzij anders aangegeven, is de startmaat X = 0 mm.
Raster
Tenzij anders aangegeven, bedraagt de rasterafstand P = 25,0 mm.
Bevestigingsgaten
| D5,5 | D6,6 | D8,5 | |
|---|---|---|---|
| d | 5,5 | 6,6 | 8,5 |
| M5 | M6 |
|---|
| FB5 | |
|---|---|
| D | 10,0 |
| d | 5,0 |
| S5 | S6 | S8 | |
|---|---|---|---|
| W | 90° | 90° | 90° |
| D | 11 | 13 | 17,2 |
| d | 5,5 | 6,6 | 9,0 |
| N4 | N5 | N6 | |
|---|---|---|---|
| W | 120° | 120° | 120° |
| D | 10,1 | 12,0 | 13,0 |
| d | 4,2 | 5,05 | 6,7 |
2-delige rails en JF-uitsparing
Positie van de bevestigingsgaten
Voor boringen met gelijke afstand, gelieve de boorafstanden a1 en a2 aan te geven.
Voor individuele boorafstanden, gelieve de boorafstanden a1, a2, a3, a4 enz. aan te geven.
Begin en einde van de rail
Selecteer de vorm van het begin en einde van de rails (max. radius of max. F2 = halve railsbreedte in mm).
Accessoires
Eindkap
Afdekprofiel
In lengte vrij te kiezen van 100 tot 3000 mm.
