Startmaat
Tenzij anders aangegeven, is de startmaat X = 0 mm.

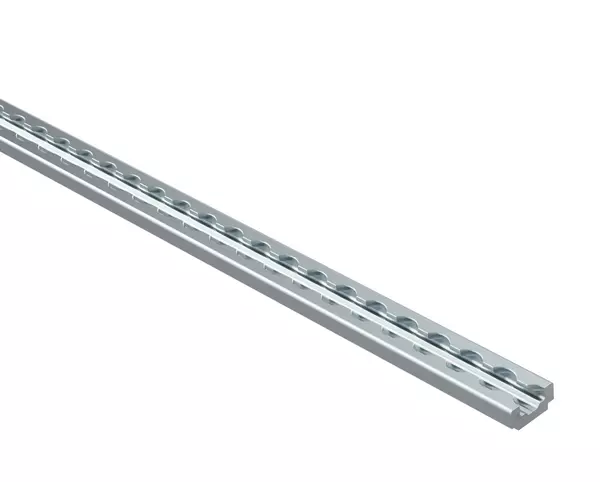

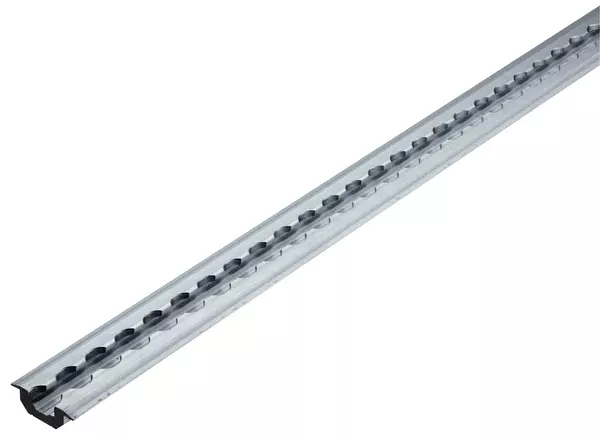

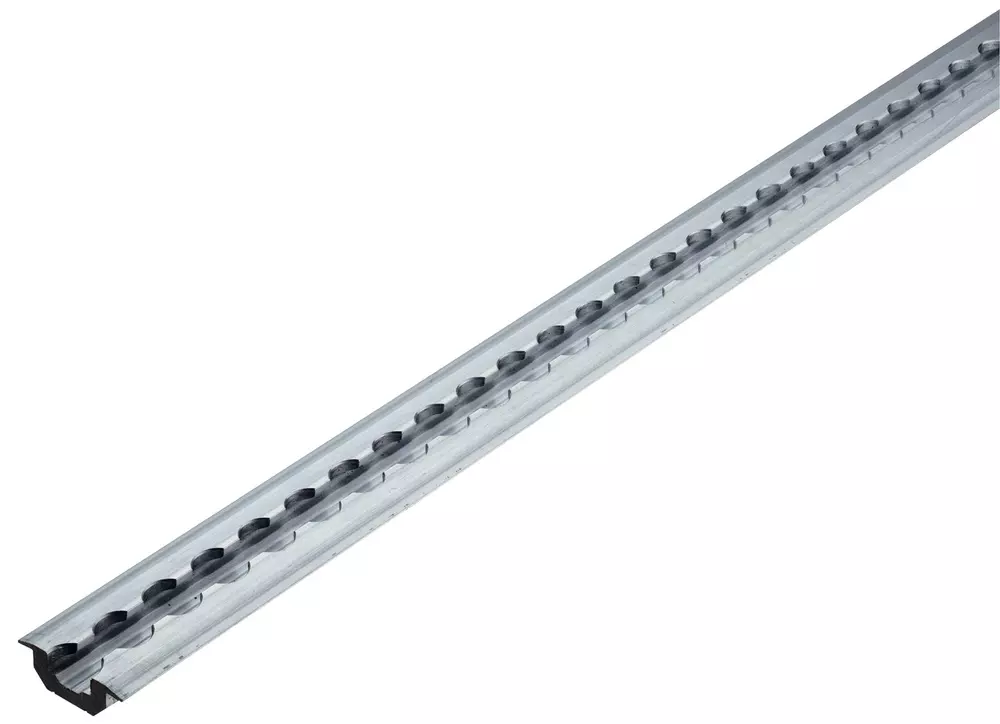

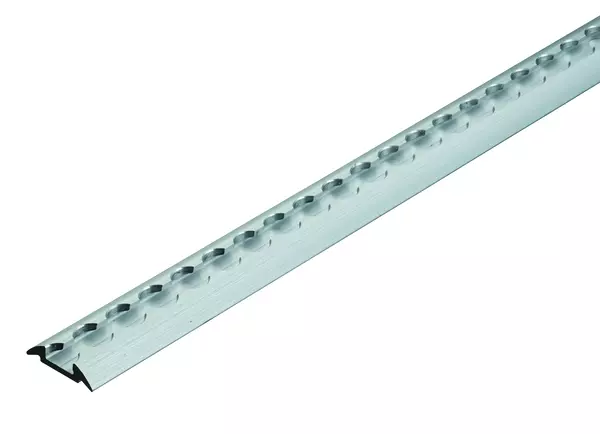

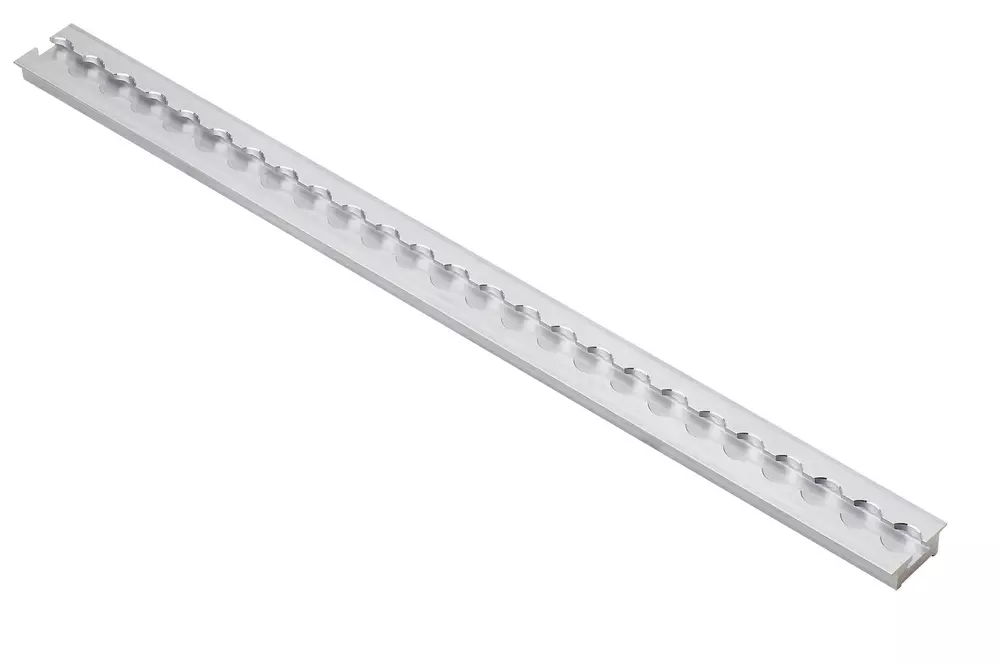

Airline rails voor zware toepassingen voor het vastzetten van ladingen
Maximale stevigheid voor veeleisende toepassingen in het personenvervoer en bij zware lasten

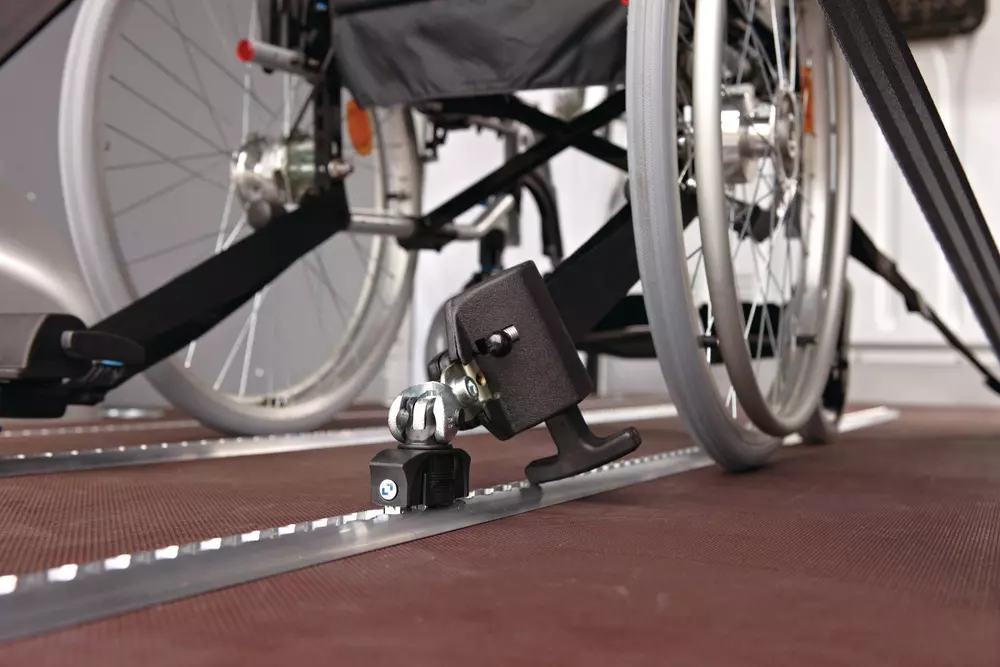

De Heavy Duty-rails van allsafe is de ideale keuze voor de hoogste belastingsvereisten. Hij is vervaardigd uit een zeer sterke aluminiumlegering, voldoet aan alle crashrelevante normen en is bijzonder geschikt voor speciale toepassingen zoals het bevestigen van stoelen in het personenvervoer. De bijzonder robuuste constructie zorgt voor maximale veiligheid, terwijl de keuze tussen schroef- of lijmmontage een stabiele en flexibele montage mogelijk maakt. Ideaal voor lichte bedrijfswagens en gesloten voertuigen – naar keuze opbouw of inbouw.
Technische gegevens
In één oogopslag
- Van aluminium
- Voor grote transporters en kleine tot grote Kastentrailers
- Varianten om te lijmen en te schroeven
Belastbaarheid
De Airline rails kunnen in combinatie met de KERL's door de installateur worden gekwalificeerd als sjorpunt volgens ISO 27955 (personenauto's), ISO 27956 (bakopbouw), DIN 75410-1 (open laadbakken tot 3,5 t) of EN 12640 (intermodale laadeenheden en bedrijfsvoertuigen). Onder de hiernaast vermelde voorwaarden worden de onderstaande toegestane belastbaarheid bereikt:
Belastbaarheid in combinatie met sjorpunten
| KERL500 | KERL1000 | KERL2000* | KERL2000** | |
|---|---|---|---|---|
| ISO27955 | 350daN | |||
| ISO27956 | 500daN | 800daN | 800daN | 800daN |
| EN12640 | 400daN | 1000daN | 1000daN | 2000daN |
**Voor Airline rails Heavy-duty vloerrails (320646), Airline rails Heavy-duty halfrond (520224) **Voor Airline rails Heavy-duty verzonken (520223), Airline rails Heavy-duty 34x16 (522566) bevestigd met M8-schroeven 10.9
Belastbaarheid in combinatie met schroeffittingen
| KERLM8 | KERLM10 | |
|---|---|---|
| X | 200daN | 500daN |
| Y | 200daN | 500daN |
| Z | 1000daN | 2000daN |
Configuratiemogelijkheden
Eigenschappen
Raster
Tenzij anders aangegeven, bedraagt de rasterafstand P = 25,0 mm.
Boorafstanden
Voor individuele boorafstanden, gelieve de boorafstanden a1, a2, a3, a4 enz. aan te geven.
Boorafstanden
Voor boringen met gelijke afstand, gelieve de boorafstanden a1 en a2 aan te geven.
2-delig
Begin/Einde
2-delig
Spoorverwerking Begin
Begin
Recht
Begin
Ontbraamd
Begin

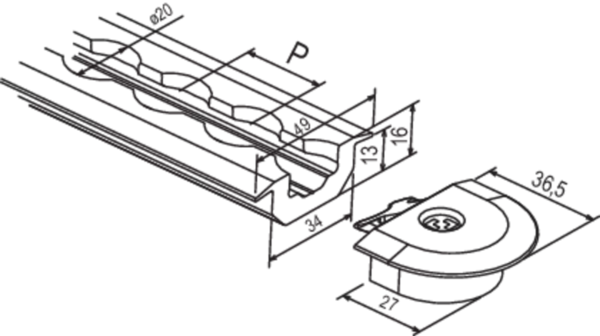

Radius
Begin

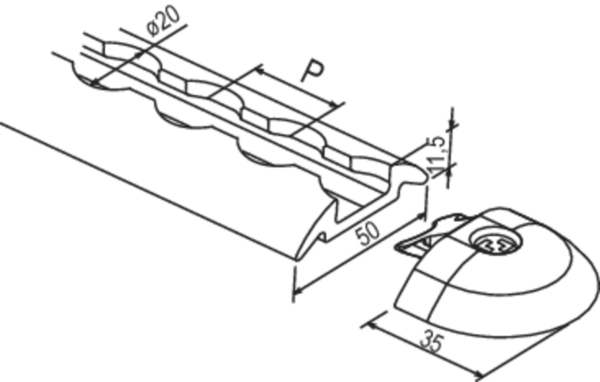

Z-Radius
Begin
Schuin
Begin
Afgevlakt
Spoorverwerking Einde
Einde
Recht
Einde
Ontbraamd
Einde
Radius
Einde
Z-Radius
Einde
Schuin
Einde
Afgevlakt
Bevestigingsgaten
| S4 | S5 | S6 | S8 | |
|---|---|---|---|---|
| W | 90° | 90° | 90° | 90° |
| D | 9 | 11 | 13 | 17,2 |
| d | 4,6* | 5,5* | 6,6* | 9,0* |
*De afmeting d* kan bij Airline rails met een geringe materiaaldikte groter zijn dan aangegeven.

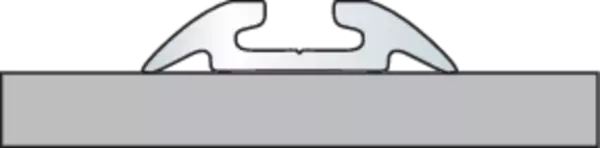

Profielen
Downloads
Accessoires

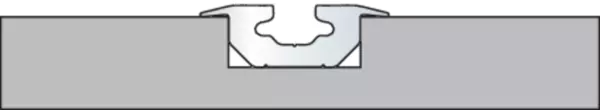

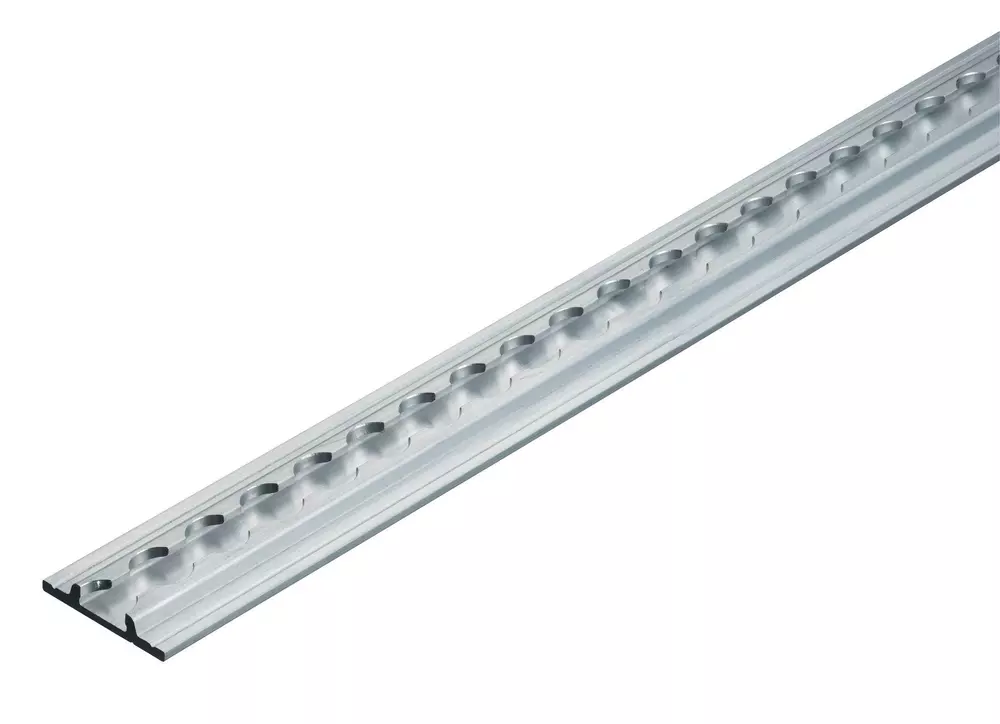

Eindstuk standaard en heavy duty verzonken (voor 71223 en 520223)
Basis artikel nr. 521498

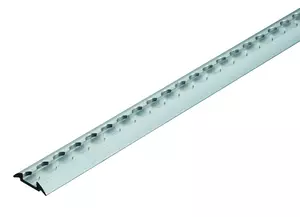

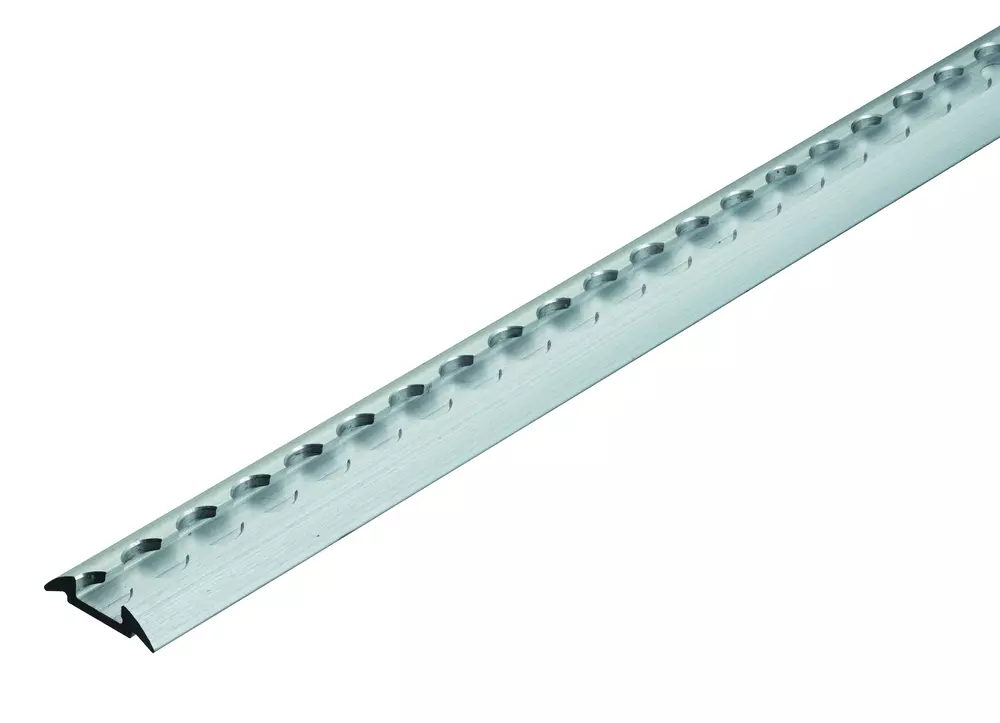

Eindstuk standaard en heavy duty halfronde (voor 71224 en 520224)
Basis artikel nr. 521499
Afdekprofiel
Basis artikel nr. 71380-2000
Niet beschikbaar in de webshop
Dit product is momenteel niet beschikbaar in onze winkel. Voor aankoop kunt u contact met ons opnemen via email of telefoon.
