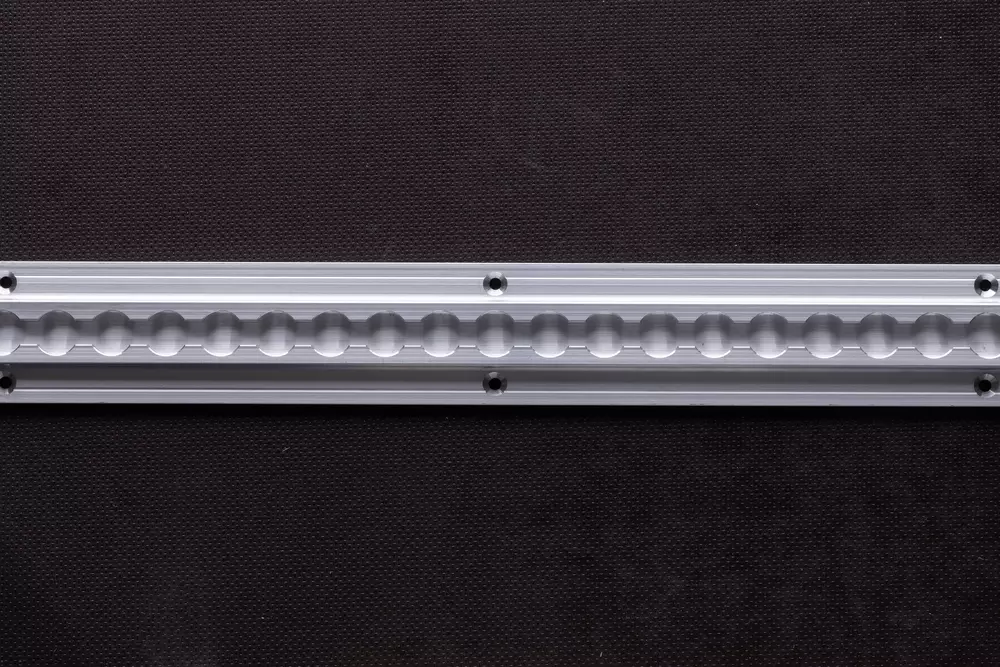

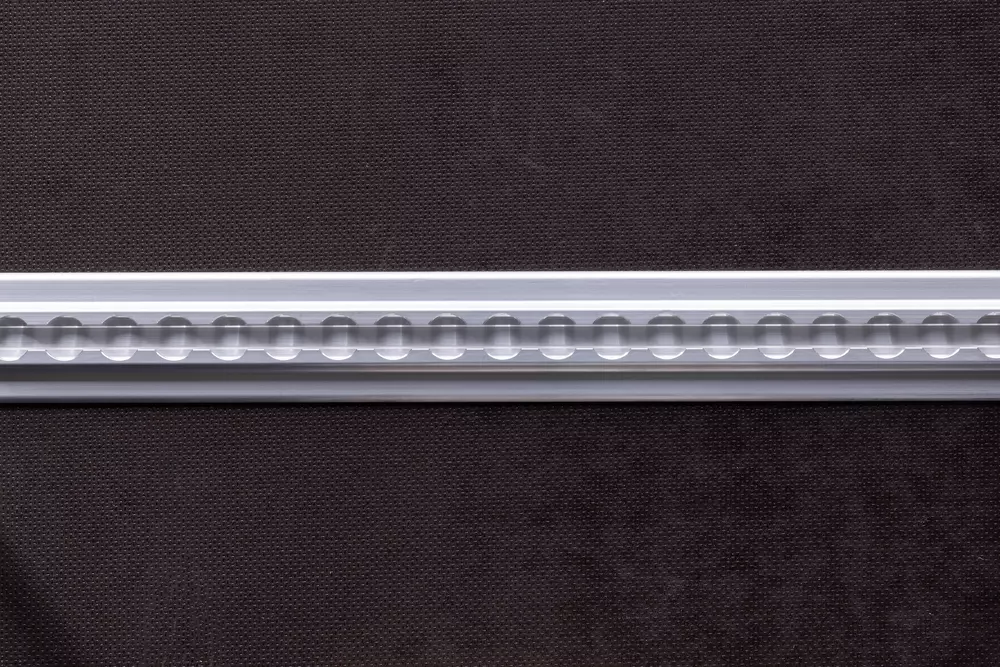

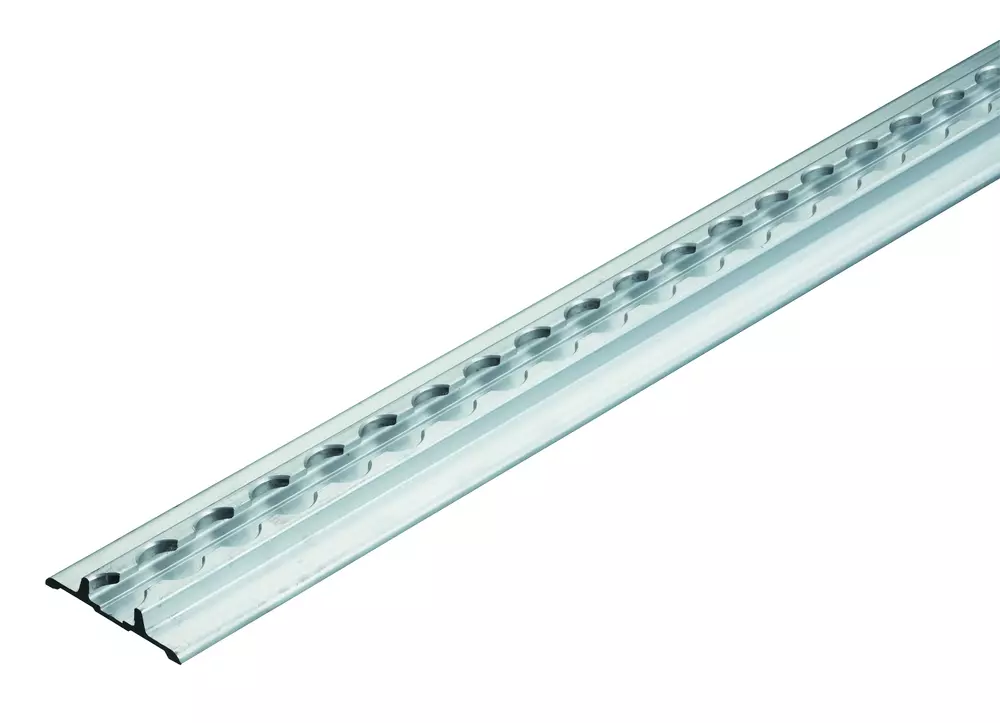

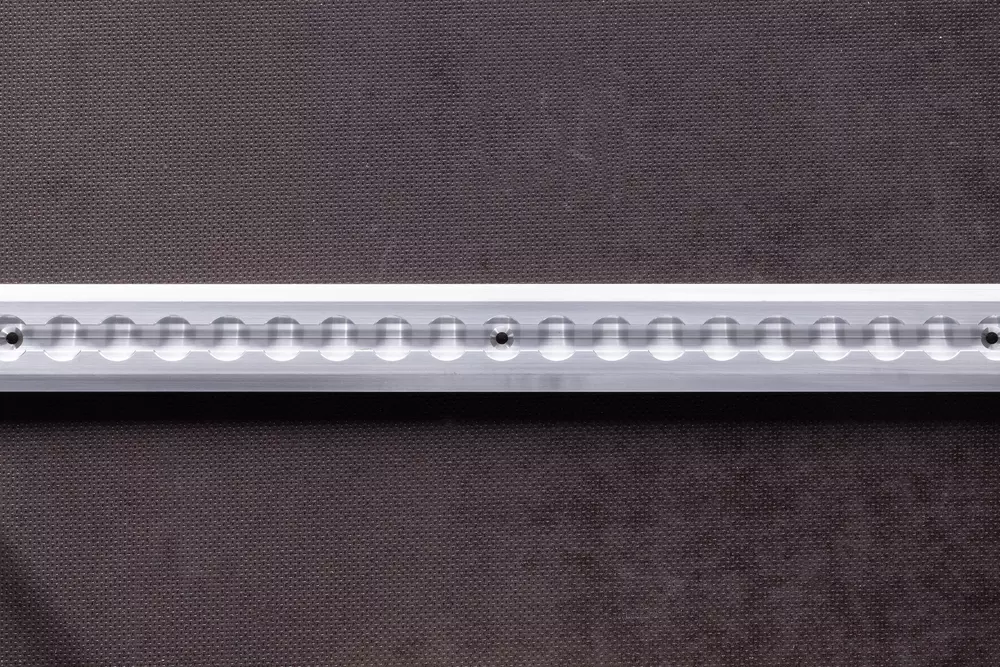

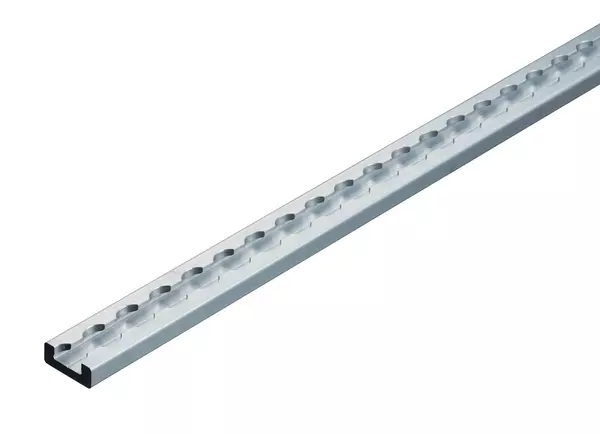

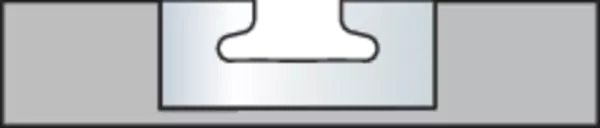

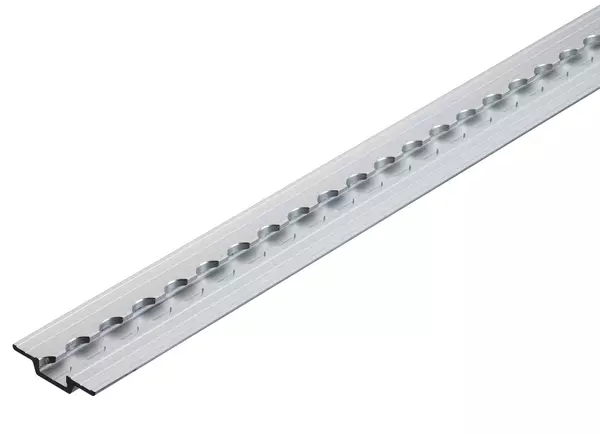

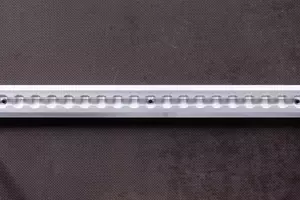

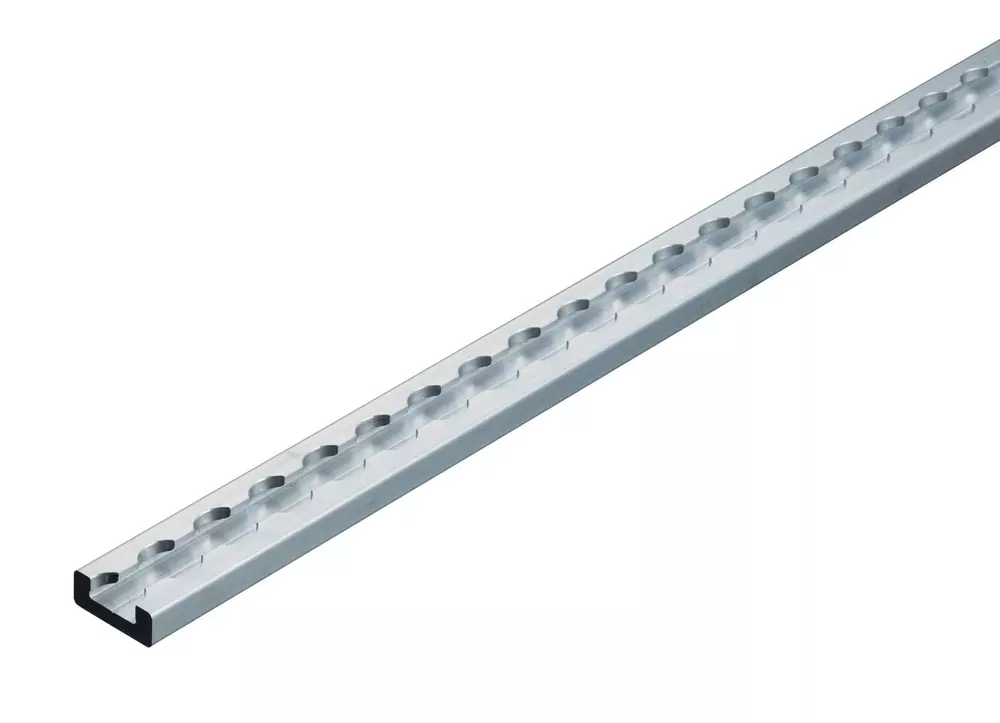

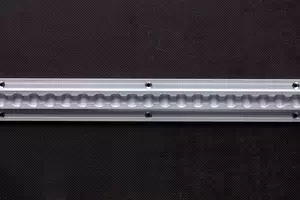

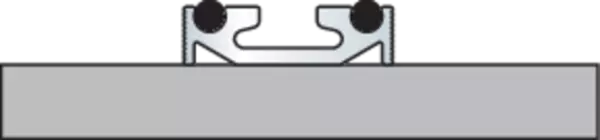

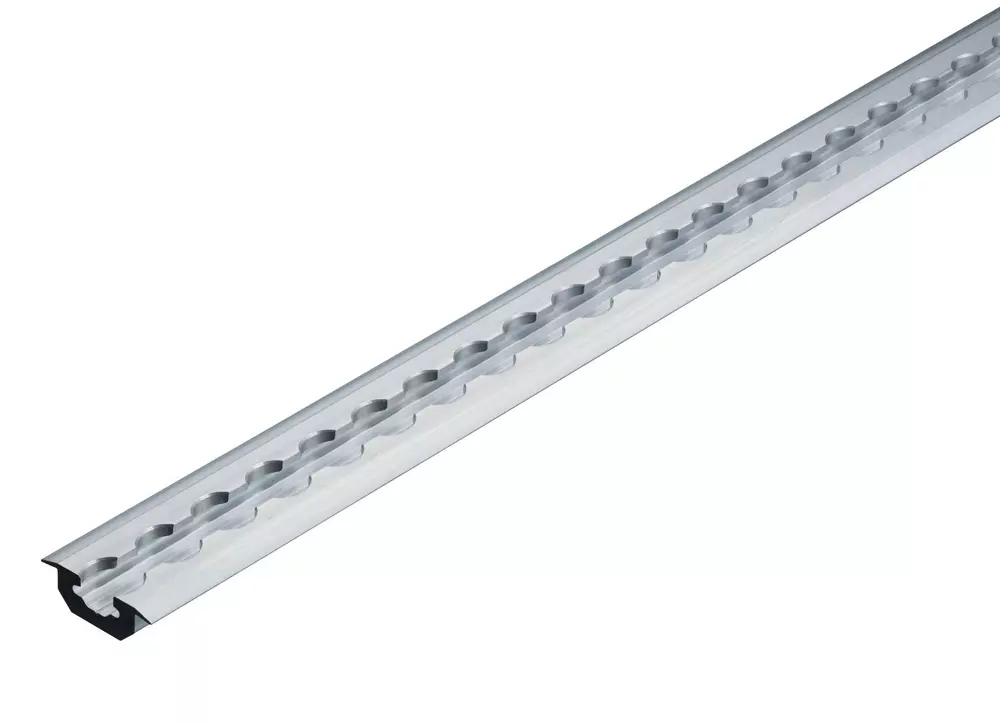

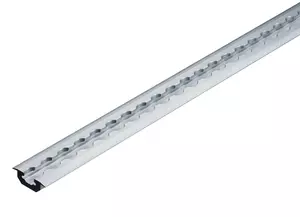

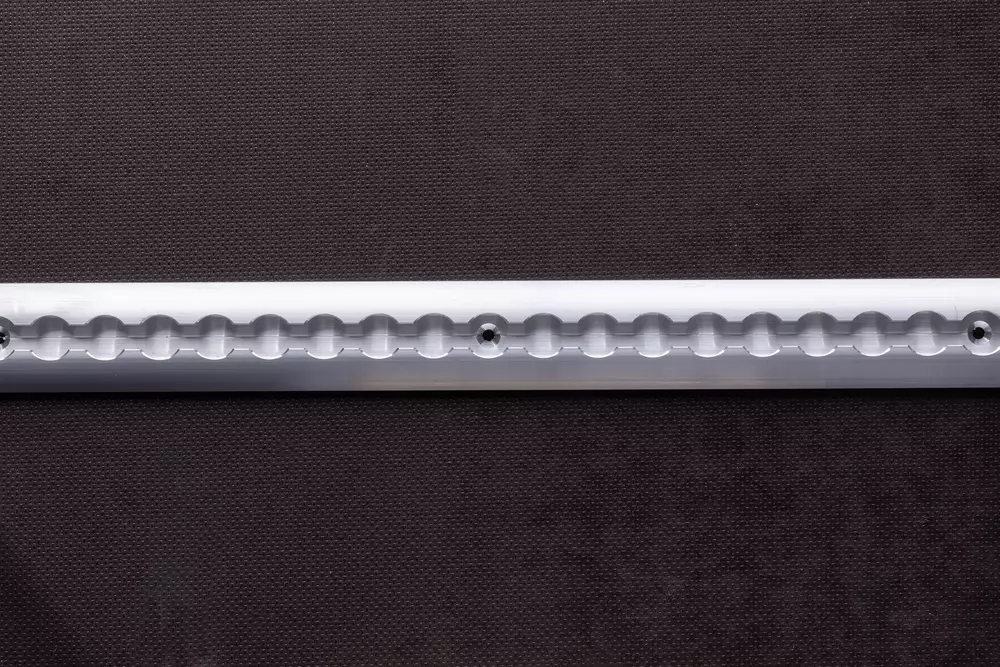

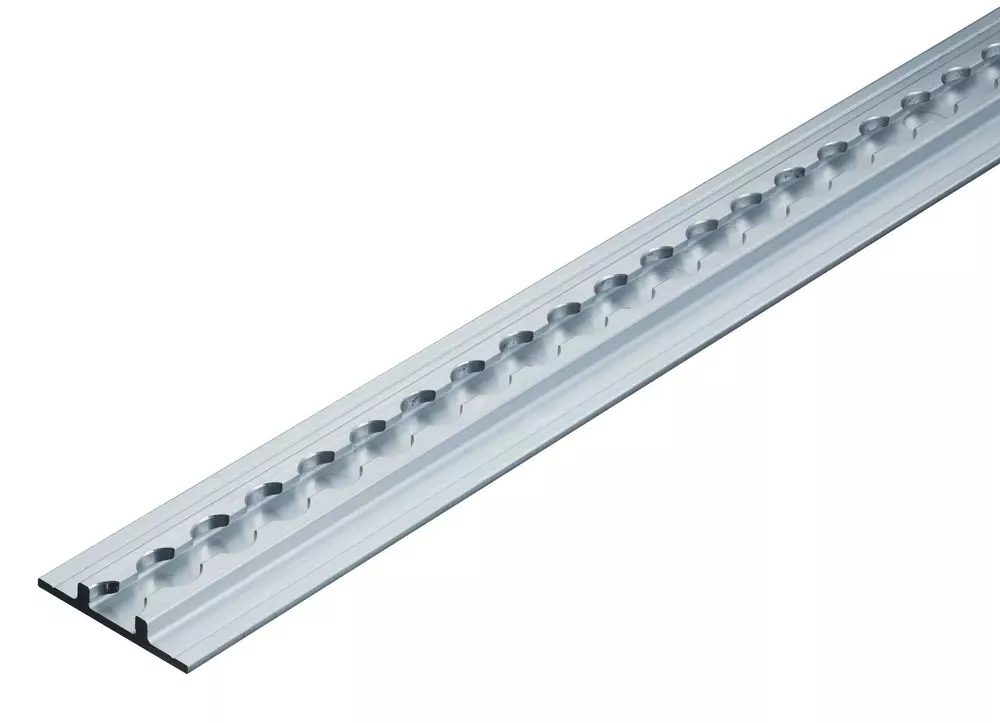

Airline rails Standaard rechthoekig
Basis artikel nr. 71206

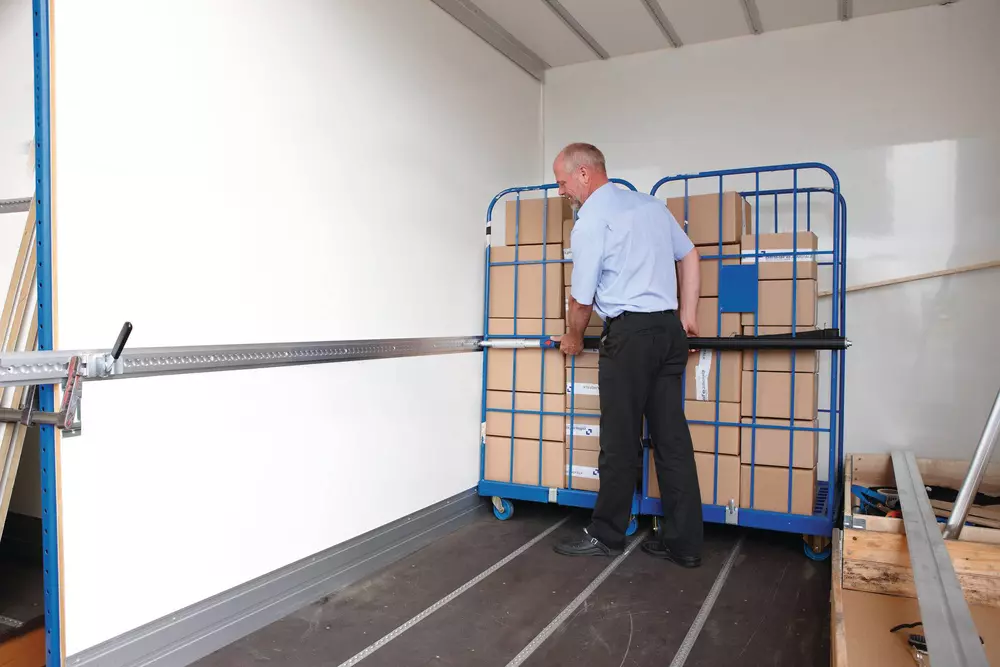

Airline rails Standaard voor het vastzetten van lading

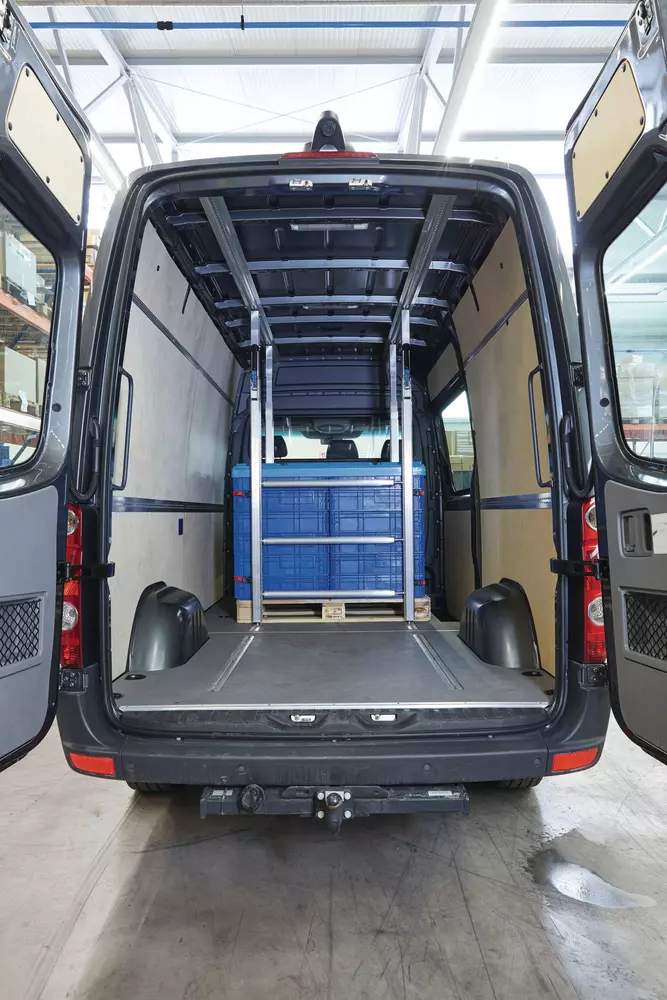

De robuuste en veelzijdige bevestigingsoplossing voor vrachtwagens en gesloten voertuigen.
De allsafe Airline rails Standaard combineert een hoge belastbaarheid met een laag gewicht dankzij het zeer sterke aluminium en biedt daarmee een uitstekende oplossing voor een betrouwbare ladingzekering. Met een grote verscheidenheid aan profielen past deze rails zich flexibel aan alle inbouwwensen en toepassingen aan, zowel in vrachtwagens als in lichte bedrijfswagens. De Airline rails Standaard is robuust en veelzijdig en daarmee de ideale keuze voor professionele transportbehoeften. Hij is eenvoudig te bevestigen met schroeven, popnagels of lijm en dus snel klaar voor gebruik.
Technische gegevens
In één oogopslag
- Gemaakt van aluminium
- Varianten voor lijmen, klinken en schroeven
- Voor grote transportvoertuigen en kleine tot grote bestelwagens.
- 100 tot 6000 mm
Belastbaarheid
De Airline rails kunnen in combinatie met de KERL's door de installateur worden gekwalificeerd als sjorpunt volgens ISO 27955 (personenauto's), ISO 27956 (bakopbouw), DIN 75410-1 (open laadbakken tot 3,5 t) of EN 12640 (intermodale laadeenheden en bedrijfsvoertuigen). Onder de hiernaast vermelde voorwaarden worden de onderstaande toegestane belastbaarheid bereikt:
- Voldoende krachtoverbrenging naar de onderconstructie
- Bevestigingsafstand 75 / 76,2 mm (behalve Airline-rail staal: 50 mm, Airline-rail Special 24 mm Bodem: 500 mm, buitenframe: 300 mm) of voldoende verlijming
- Luchtvaartrails standaard, speciaal en HD bevestigd met M6-schroeven 10.9
Belastbaarheid in combinatie met sjorpunten
| KERL500 | KERL1000 | KERL2000* | KERL2000** | |
|---|---|---|---|---|
| ISO27955 | 350daN | |||
| ISO27956 | 500daN | 800daN | 800daN | 800daN |
| EN12640 | 400daN | 1000daN | 1000daN | 2000daN |
**Voor Airline rails Standaard, zelfklevend (320357), Airline rails Standaard, rechthoekig (71206), Airline rails Standaard, met flens (71207), Airline rails Standaard met flens (71209), Airline rails Standaard, halfrond (71224), Airline rails Standaard, PVC (521476) *Voor Airline rails Standaard inbouw (71223) bevestigd met M8-schroeven 10.9
Belastbaarheid in combinatie met schroeffittingen
| KERLM8 | KERLM10 | |
|---|---|---|
| X | 200daN | 500daN |
| Y | 200daN | 500daN |
| Z | 1000daN | 2000daN |
Configuratiemogelijkheden

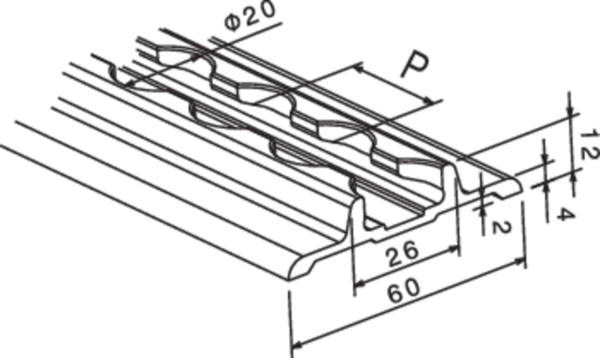

Startmaat
Tenzij anders aangegeven, is de startmaat X = 0 mm.
Raster
Tenzij anders aangegeven, bedraagt de rasterafstand P = 25,0 mm.

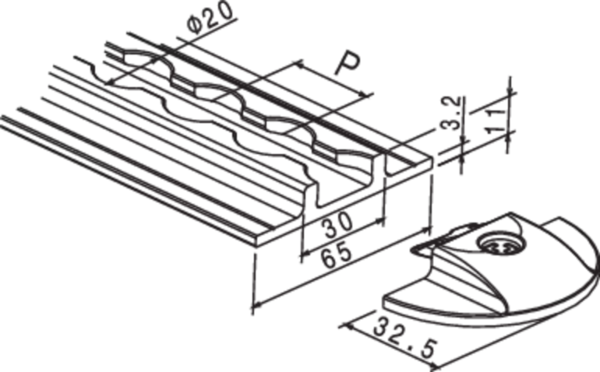

Bevestigingsgaten
| S4 | S5 | S6 | S8 | |
|---|---|---|---|---|
| W | 90° | 90° | 90° | 90° |
| D | 9 | 11 | 13 | 17,2 |
| d | 4,6* | 5,5* | 6,6* | 9,0* |
*De afmeting d* kan bij Airline rails met een geringe materiaaldikte groter zijn dan aangegeven.
| N4 | N5 | N6 | |
|---|---|---|---|
| W | 120° | 120° | 120° |
| D | 10,1 | 12,0 | 13,0 |
| d | 4,2 | 5,05 | 6,7 |
| D5,0 | D5,5 | D6,6 | D8,5 | |
|---|---|---|---|---|
| d | 5,0 | 5,5 | 6,6 | 8,5 |
| M5 | M6 |
|---|
| FB5 | |
|---|---|
| D | 10,0 |
| d | 5,0 |
Positie van de bevestigingsgaten
Voor boringen met gelijke afstand, gelieve de boorafstanden a1 en a2 aan te geven.
Voor individuele boorafstanden, gelieve de boorafstanden a1, a2, a3, a4 enz. aan te geven.

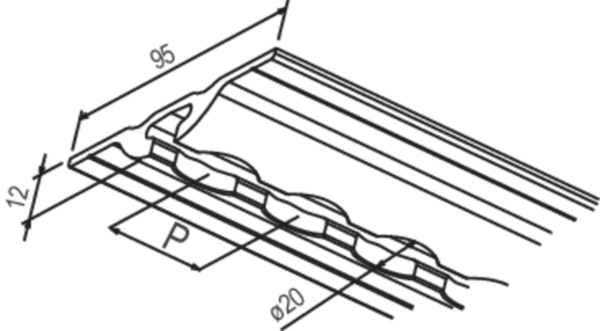

2-delige rails
Begin en einde van de rail
Selecteer de vorm van het begin en einde van de rails (max. radius of max. F2 = halve railsbreedte in mm).
profielen

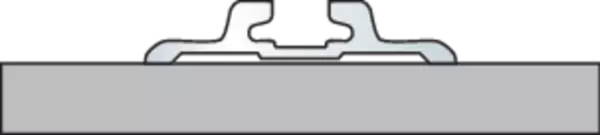

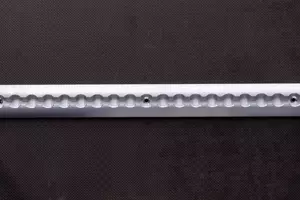

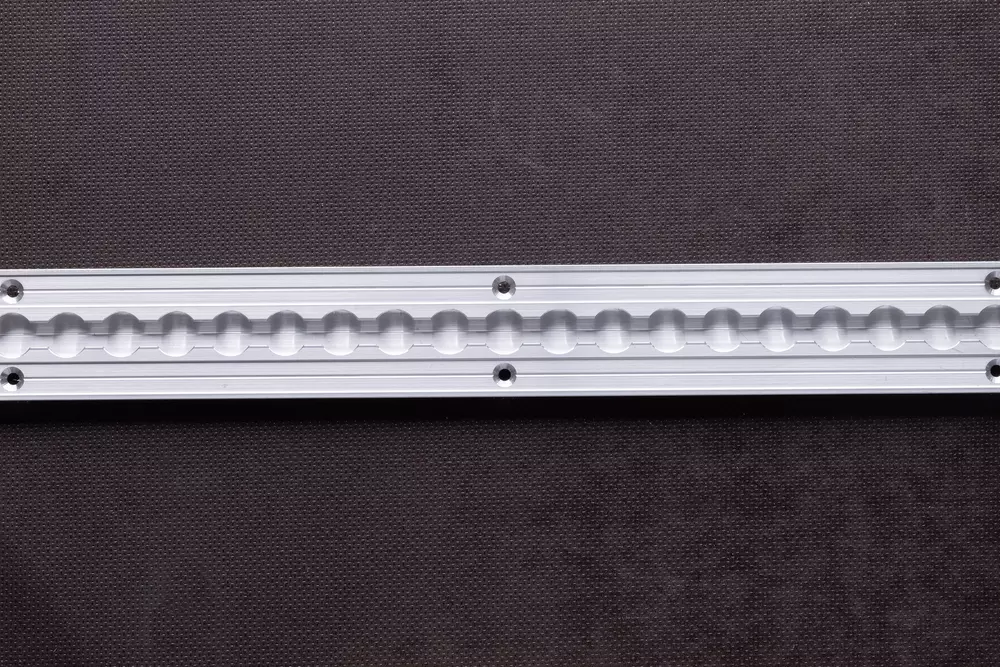

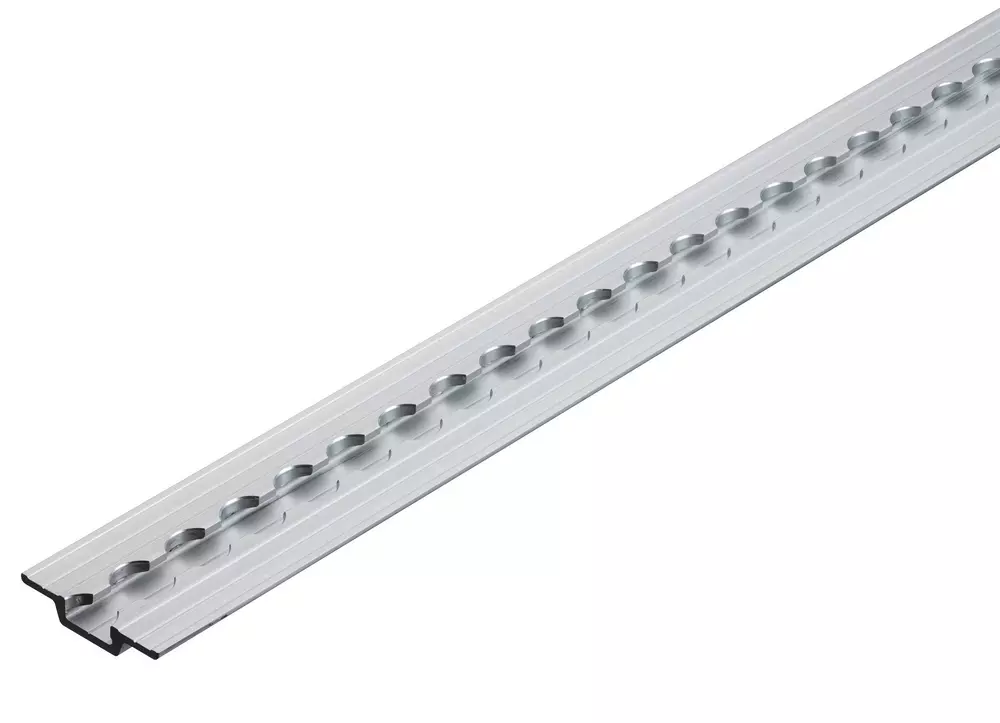

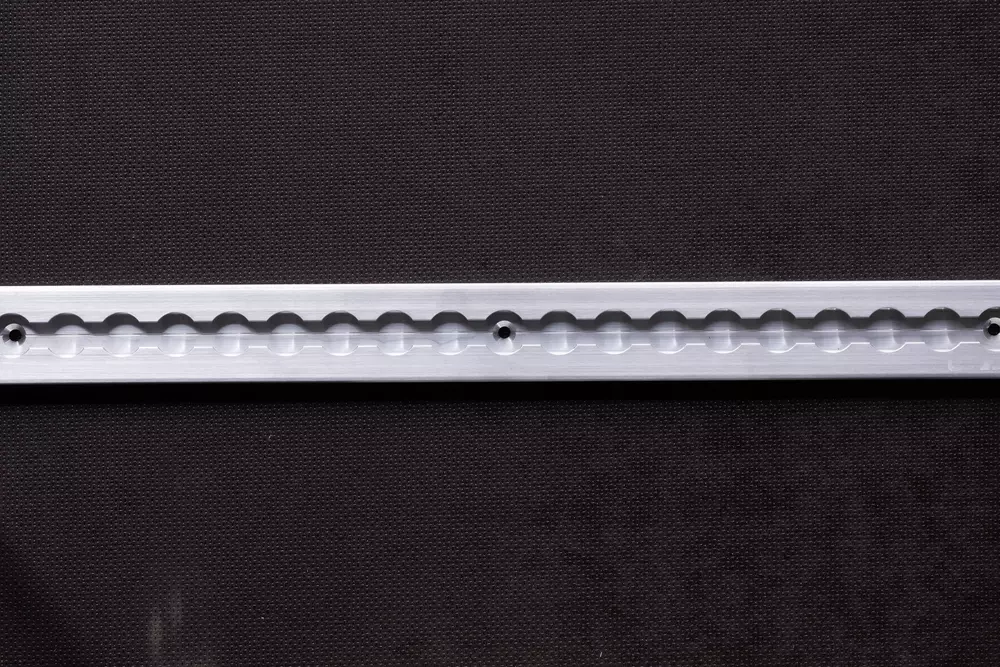

Airline rails standaard met flens
Basis artikel nr. 71209
Airline rails Standaard, verlijmbaar
Basis artikel nr. 320357

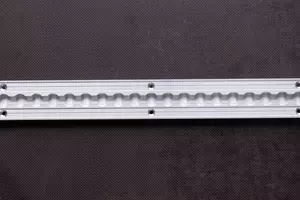

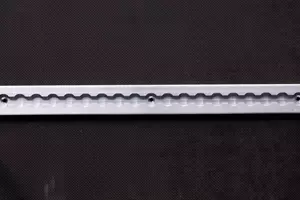

Airline rails Standaard met flens
Basis artikel nr. 71207

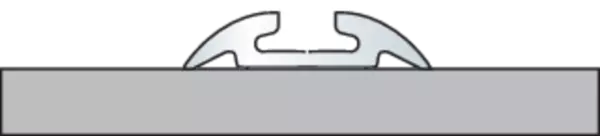

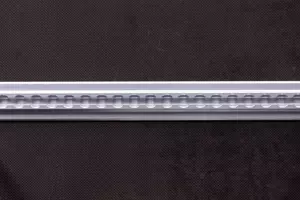

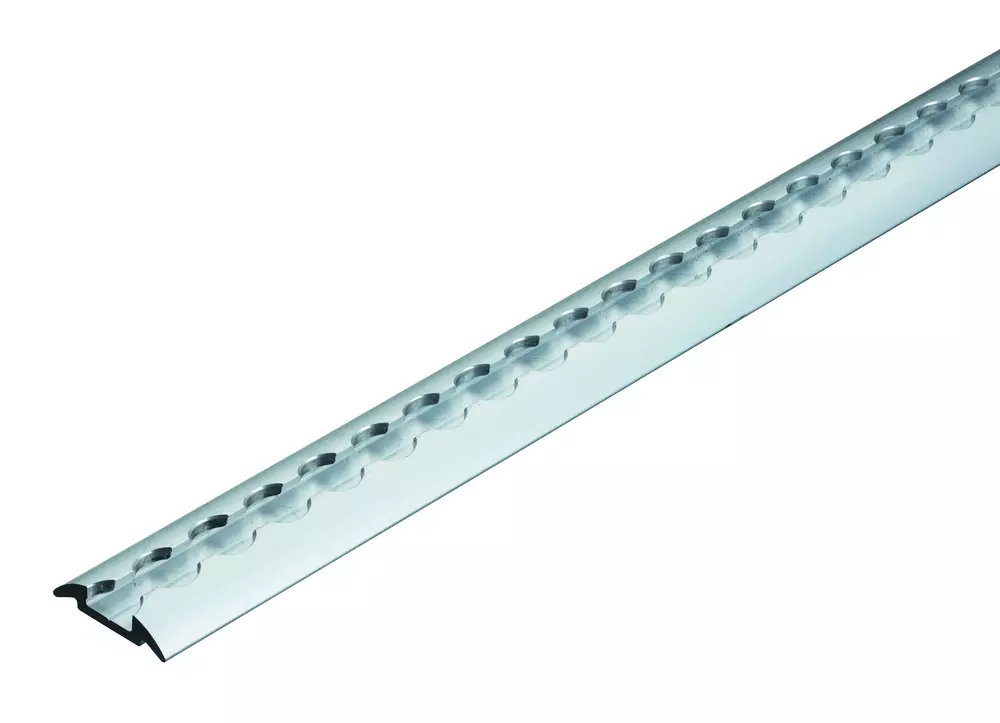

Airline rails Standaard halfrond
Basis artikel nr. 71224

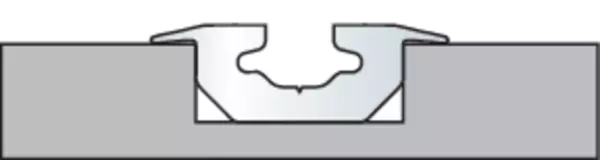

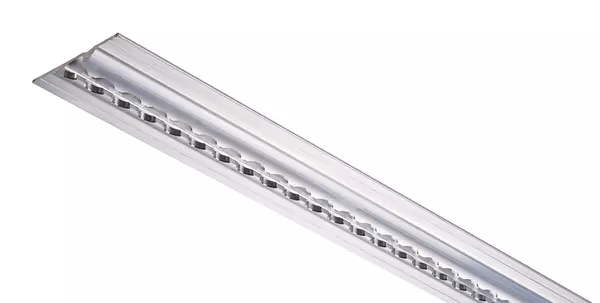

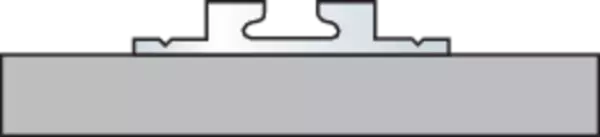

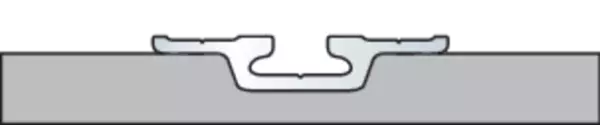

Airline rails standaard verzonken
Basis artikel nr. 71223
Airline rails Standaard plafondrails
Basis artikel nr. 520377

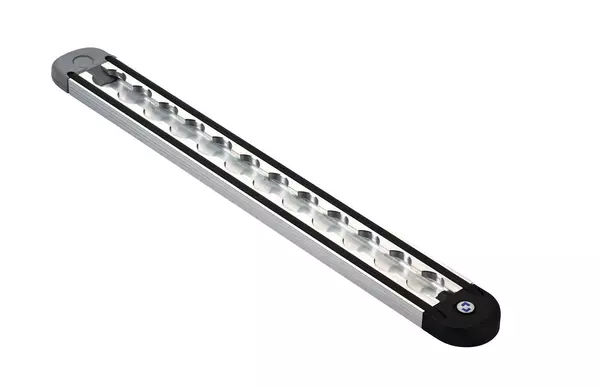

Airline rails Standaard rond koord
Basis artikel nr. 521476
Accessoires
Afdekprofiel
In lengte vrij te kiezen van 100 tot 3000 mm.
Eindkappen
Eindstukje Standaard, rechthoekig (voor 71206)
Basis artikel nr.: 521496
Eindstukje standaard, met flens (voor 71209)
Basis artikel nr.: 521497
Eindstukje standaard, halfrond (voor 71224)
Basis artikel nr.: 521499
Eindstukje standaard, verlijmbaar (bij 320357)
Basis artikel nr.: 522863
Eindstukje standaard, met PVC bescherming (voor 521476)
Basis artikel nr.: 521477
Eindstukje standaard, verzonken (voor 71223)
Basis artikel nr.: 521498
