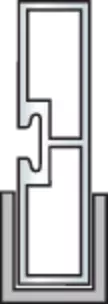

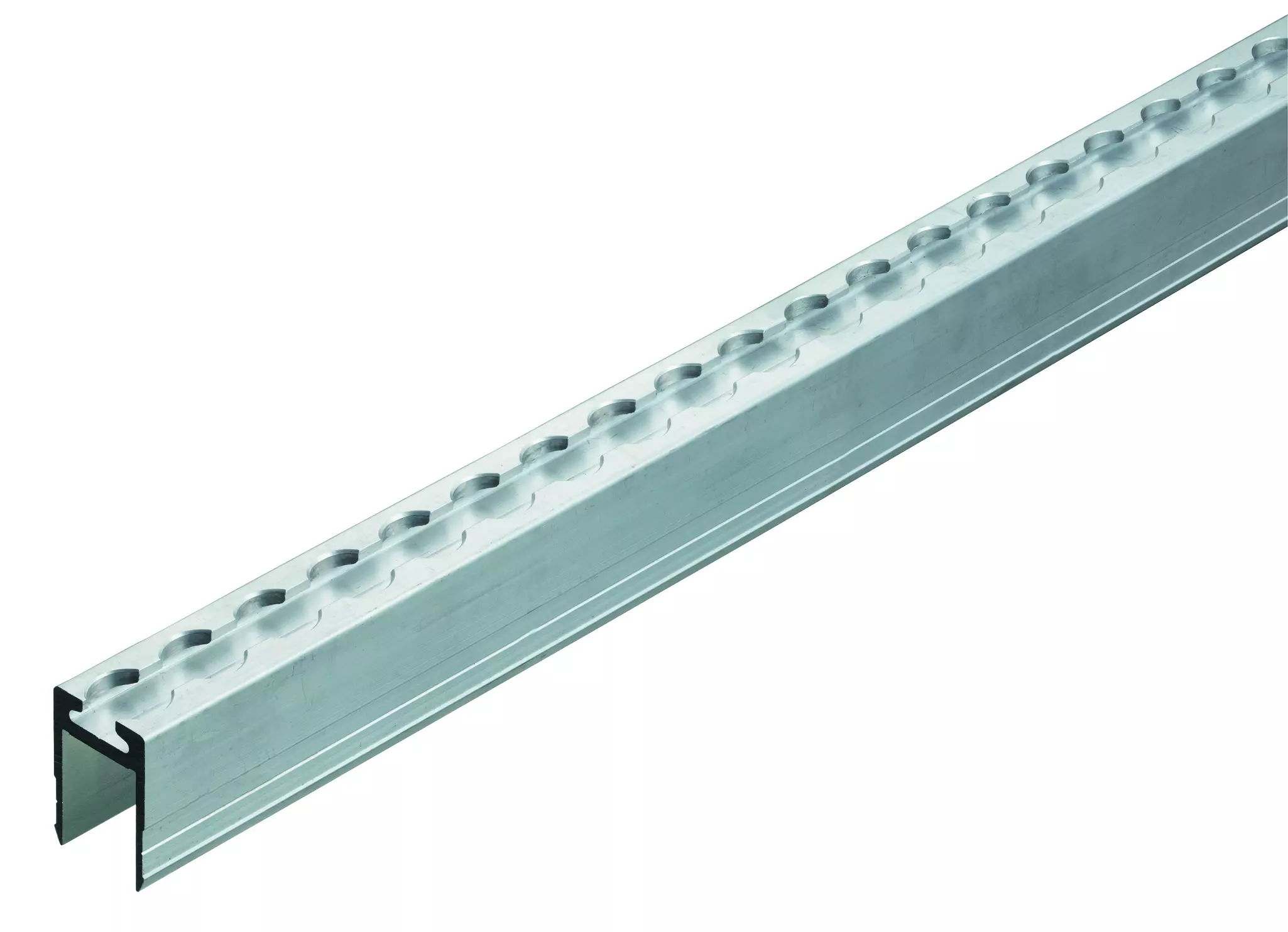

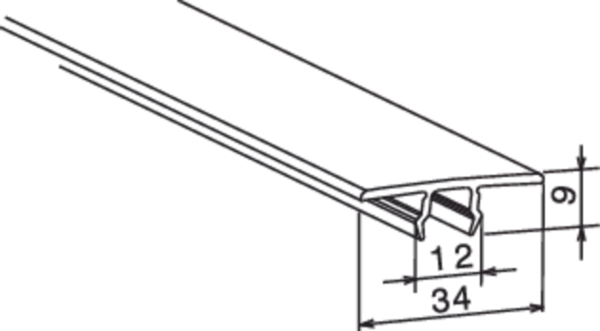

Airline-Schiene Ultra light eckig
Basis Art.-Nr. 522914
Airlineschienen Spezial für Sonderanwendungen
all:change geeignet
Made in Germany
Individuelle Lösungen für außergewöhnliche Anforderungen
Die allsafe Airlineschienen Special wurden speziell für Sonderbauformen und anspruchsvolle Einsatzbereiche entwickelt. Durch ihre individuelle Profilform bieten sie maßgeschneiderte Lösungen für verschiedene Anwendungen. Die Exterior Schiene ist perfekt für den Offroad- und Freizeitbereich und eignet sich ideal für den Außenbereich von Fahrzeugen. Die Airline-Zurrlatte kann klassische Zurrlatten ersetzen und sorgt für optimale Ladungssicherung. Die Airline-Bodenschiene wurde für hohe Bodenstärken konzipiert und bietet maximale Stabilität. Das Airline-ARZ Profil ermöglicht die Montage an Außenrahmen und überzeugt mit höchster Flexibilität und Sicherheit. Die Airline-Bordwandprofile eignen sich für die Montage auf Bordwänden und dienen über die gesamte Länge als zuverlässige Zurrpunkte.
Ob Planenfahrzeuge, PKW, Offroad-Transporter oder LKW – die Airlineschienen Special sind als schraub- und nietbare Varianten erhältlich und bieten vielseitige Montagemöglichkeiten.
Technische Daten
Auf einen Blick
- Aus Aluminium
- Von 100 bis 6000 mm auf Maß geliefert
- Varianten zum Verschrauben und Vernieten erhältlich
- Ideal für PKW-Anhänger und mittlere bis große Planenfahrzeuge
Belastbarkeit
Die Airline-Schienen können in Verbindung mit den KERLs als Zurrpunkt nach ISO 27955 (PKW), ISO 27956 (Kastenwagen), DIN 75410-1 (Pritsche bis 3,5 t.) oder EN 12640 (Intermodale Ladeeinheiten und Nutzfahrzeuge) vom Einbauer qualifiziert werden. Unter nebenstehenden Voraussetzungen werden untenstehende zulässige Belastbarkeiten erreicht:
- Ausreichende Krafteinleitung in die Unterkonstruktion
- Befestigungsabstand 75 / 76,2 mm (außer Airline-Schiene Stahl: 50 mm, Airline-Schiene Special 24 mm Boden: 500 mm, Außenrahmen: 300 mm) oder eine ausreichende Verklebung
- Airline-Schienen Standard, Special und HD mit M6 Schrauben 10.9 befestigt
Belastbarkeit in Verbindung mit Zurrpunkten
| KERL500 | KERL1000 | KERL2000* | KERL2000** | |
|---|---|---|---|---|
| ISO27955 | 350daN | |||
| ISO27956 | 500daN | 800daN | 800daN | 800daN |
| EN12640 | 400daN | 1000daN | 1000daN | 2000daN |
Belastbarkeit in Verbindung mit Schraubfittingen
| KERLM8 | KERLM10 | |
|---|---|---|
| X | 200daN | 500daN |
| Y | 200daN | 500daN |
| Z | 1000daN | 2000daN |
Konfigurationsmöglichkeiten
Bitte beachten Sie, dass nicht alle Konfigurationsmöglichkeiten bei allen Produkten verfügbar sind.
Startmaß
Wenn nicht anders angegeben beträgt das Startmaß X = 0 mm
Raster
Wenn nicht anders angegeben beträgt das Raster P = 25,0 mm
Befestigungsbohrungen
| S4 | S5 | S6 | S8 | |
|---|---|---|---|---|
| W | 90° | 90° | 90° | 90° |
| D | 9 | 11 | 13 | 17,2 |
| d | 4,6* | 5,5* | 6,6* | 9,0* |
| N4 | N5 | N6 | |
|---|---|---|---|
| W | 120° | 120° | 120° |
| D | 10,1 | 12,0 | 13,0 |
| d | 4,2 | 5,05 | 6,7 |
| D5,0 | D5,5 | D6,6 | D8,5 | |
|---|---|---|---|---|
| d | 5,0 | 5,5 | 6,6 | 8,5 |
| M5 | M6 |
|---|
| FB5 | |
|---|---|
| D | 10,0 |
| d | 5,0 |
Lage der Befestigungsbohrungen
Für Bohrungen mit gleichem Abstand bitte die Bohrungsabstände a1 und a2 angeben.
Für individuelle Bohrungsabstände bitte die Bohrungsabstände a1, a2, a3, a4 usw. angeben.

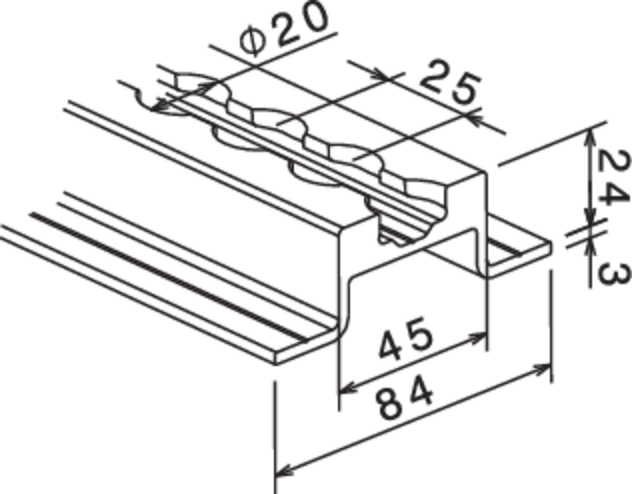

Schienen-Anfang und -Ende
Wählen Sie die Form des Schienen-Anfangs und -Endes aus (max. Radius oder max. F2 = halbe Schienenbreite in mm).

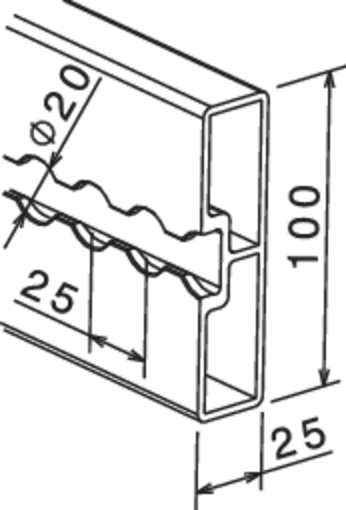

2-teilige Schiene

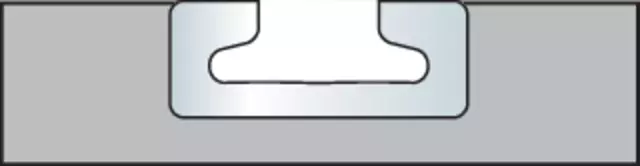

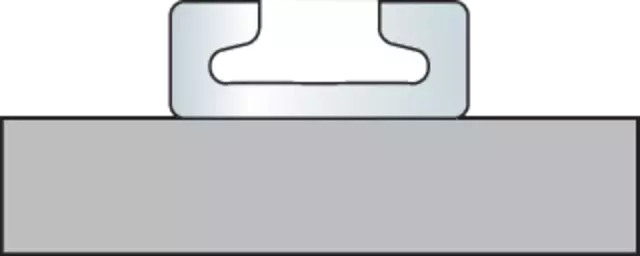

Profile

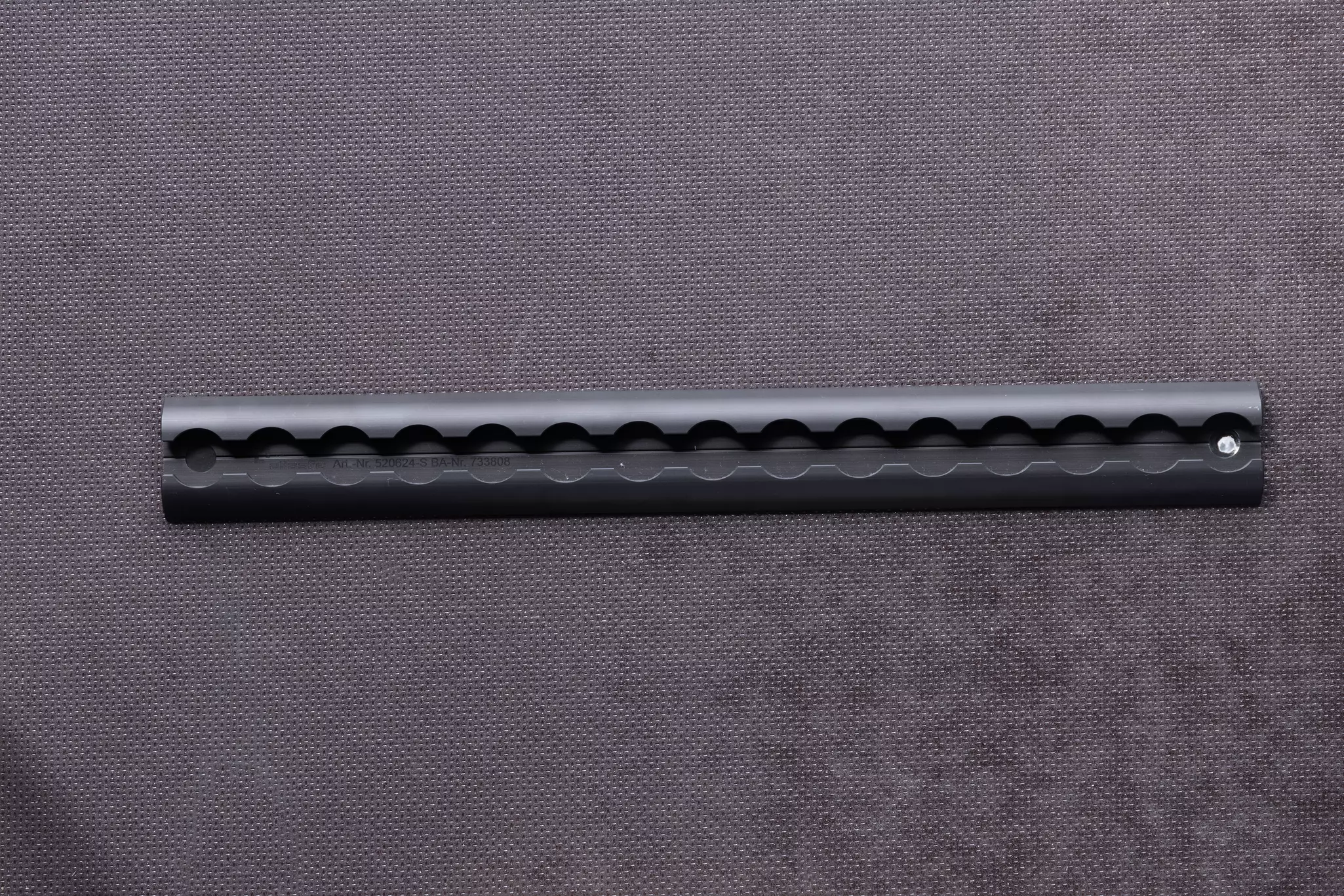

Airline-Schiene Special EXTERIOR halbrund
Basis Art.-Nr. 322138S
Nicht im Webshop verfügbar

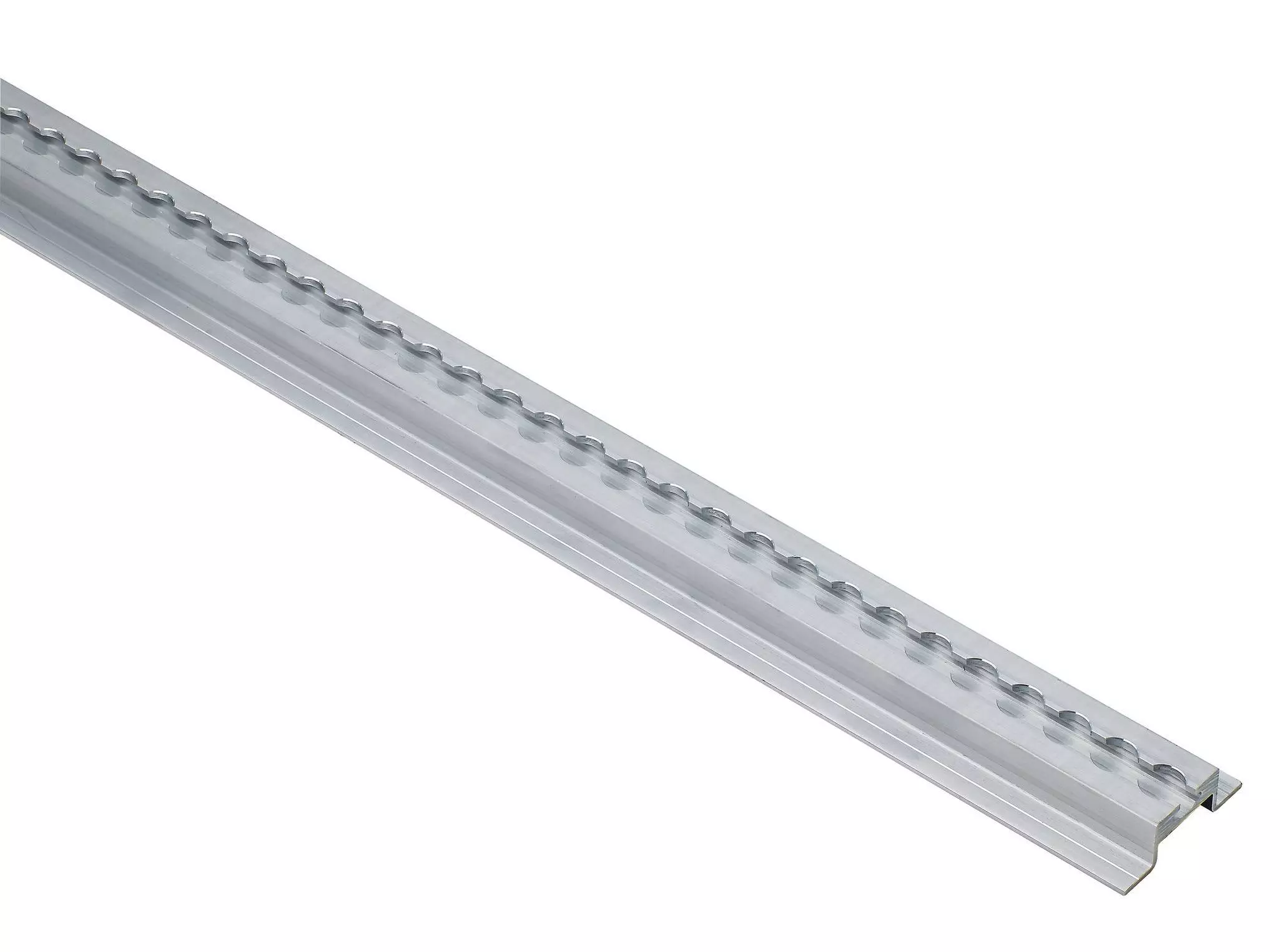

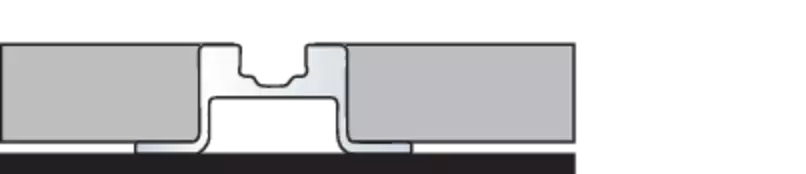

Airline-Schiene Special 24 mm Boden
Basis Art.-Nr. 521453

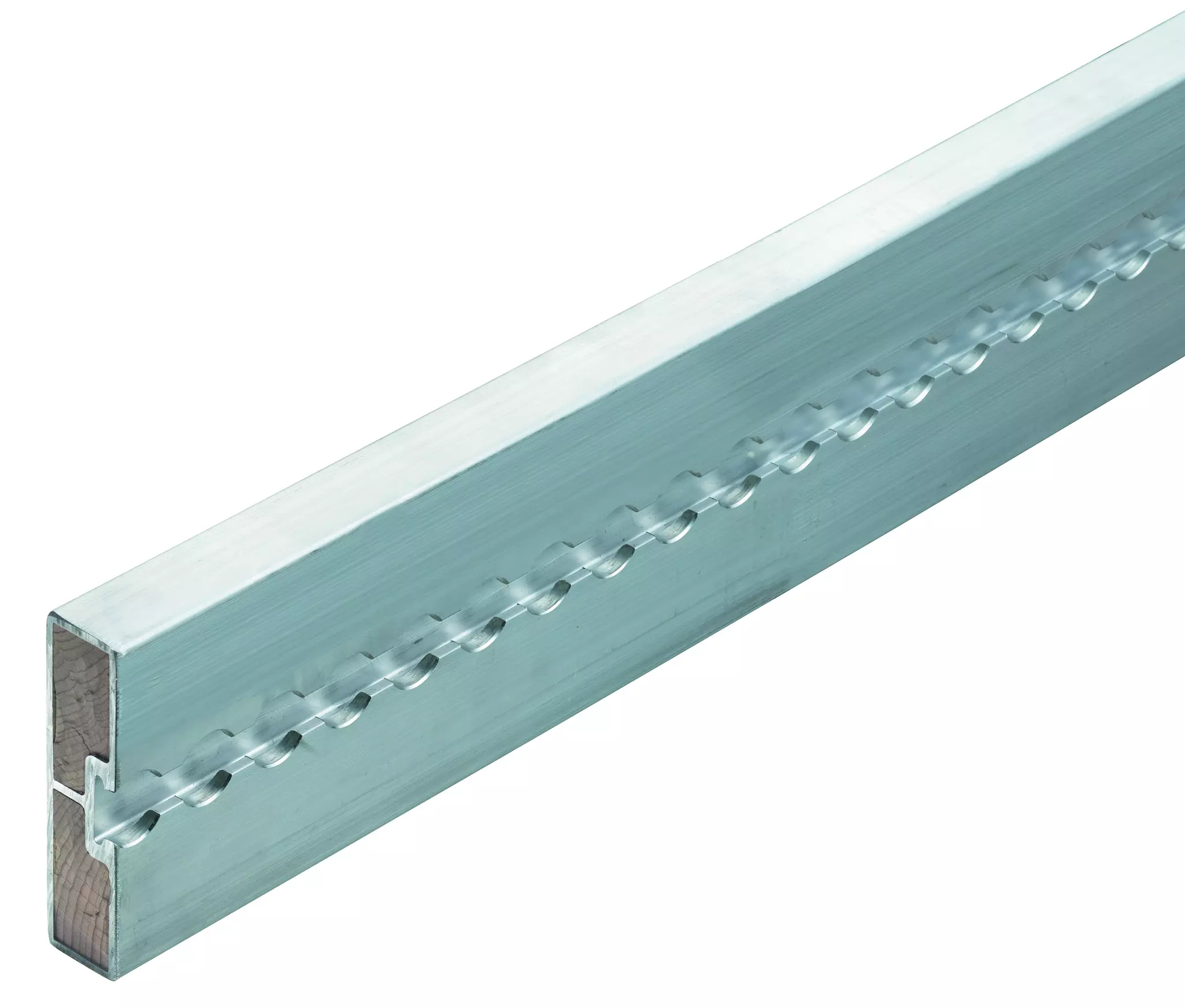

Airline-Schiene Special Außenrahmen
Basis Art.-Nr. 520531

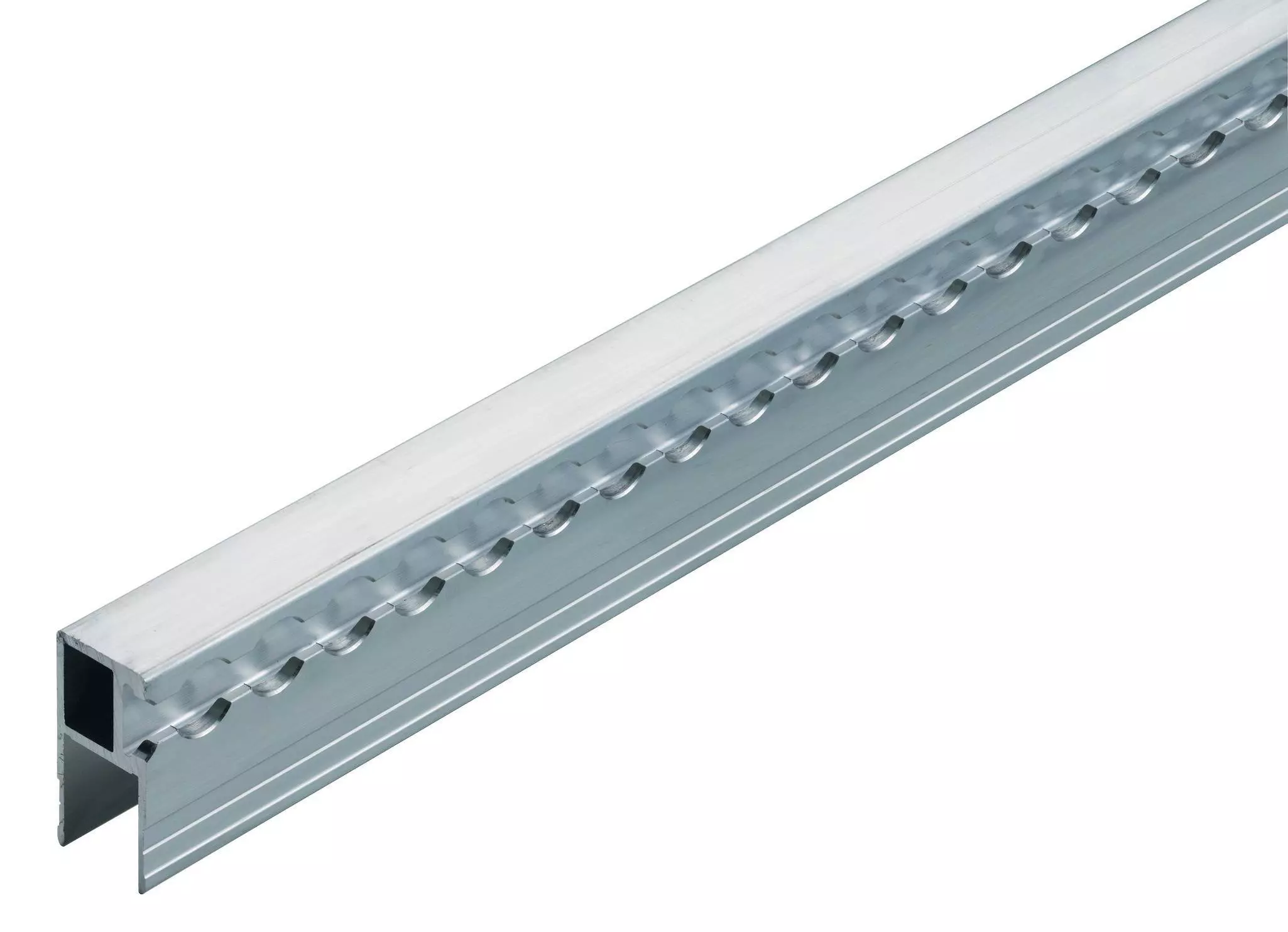

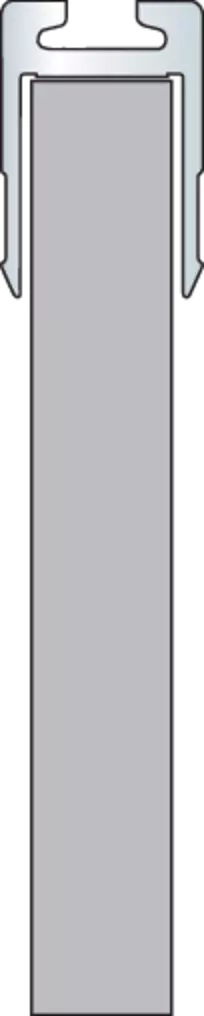

Airline-Schiene Special Bordwand oben
Basis Art.-Nr. 71225

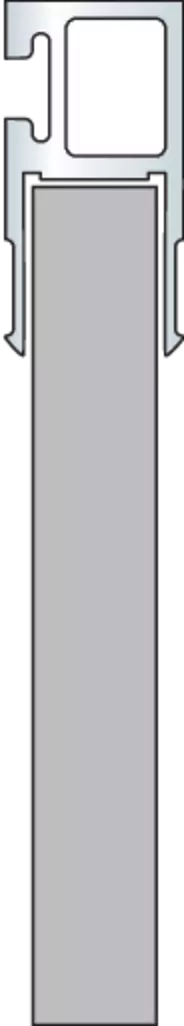

Airline-Schiene Special Bordwand seitlich
Basis Art.-Nr. 520450

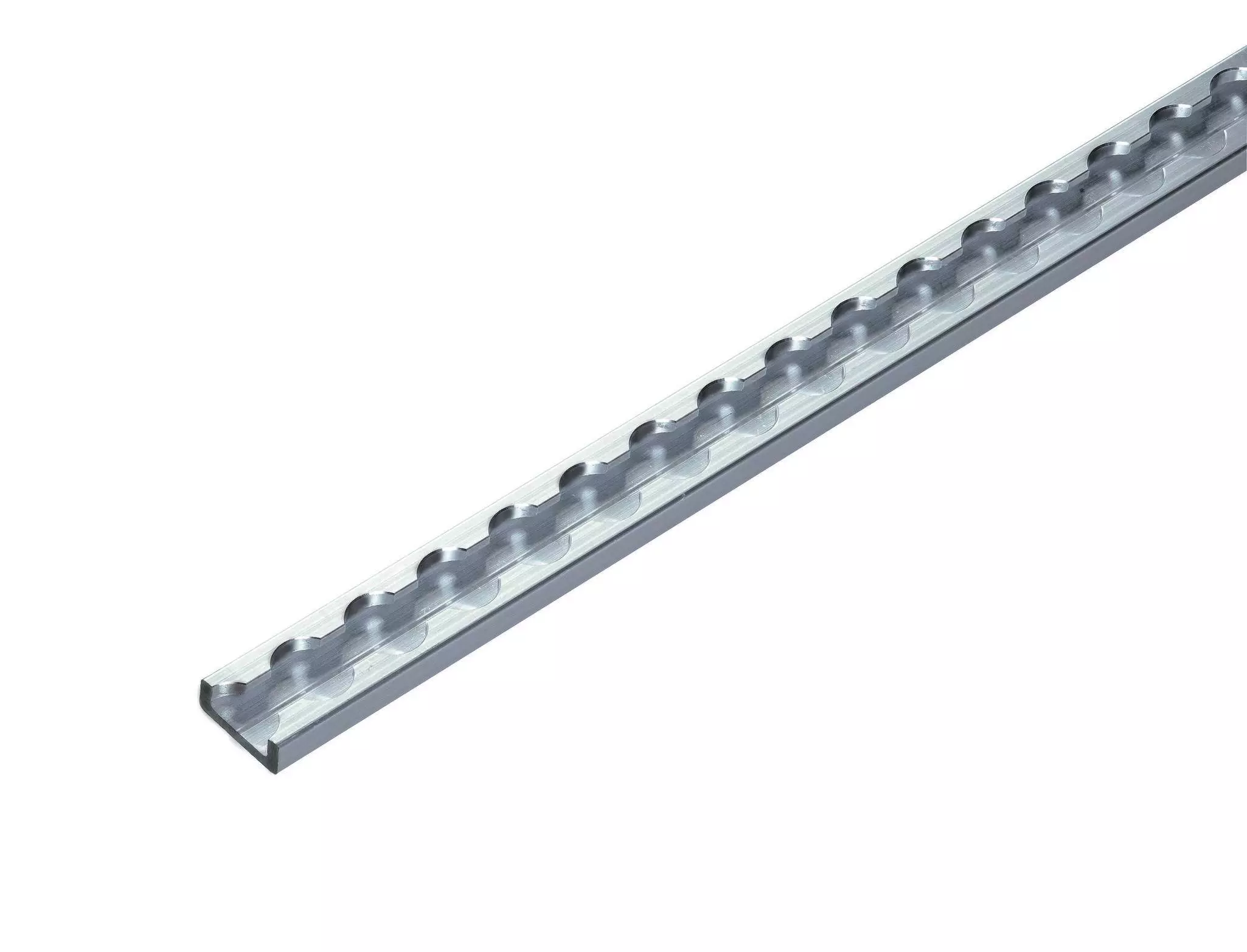

Airline-Schiene Special Zurrlatte
Basis Art.-Nr. 71203
Zubehör
Abdeckprofil
In der Länge frei wählbar von 100 bis 3000 mm.
Endkappen
Endstück EXTERIOR halbrund (zu 322138)
Basis Art.-Nr.: 322139
Nicht im Webshop verfügbar
