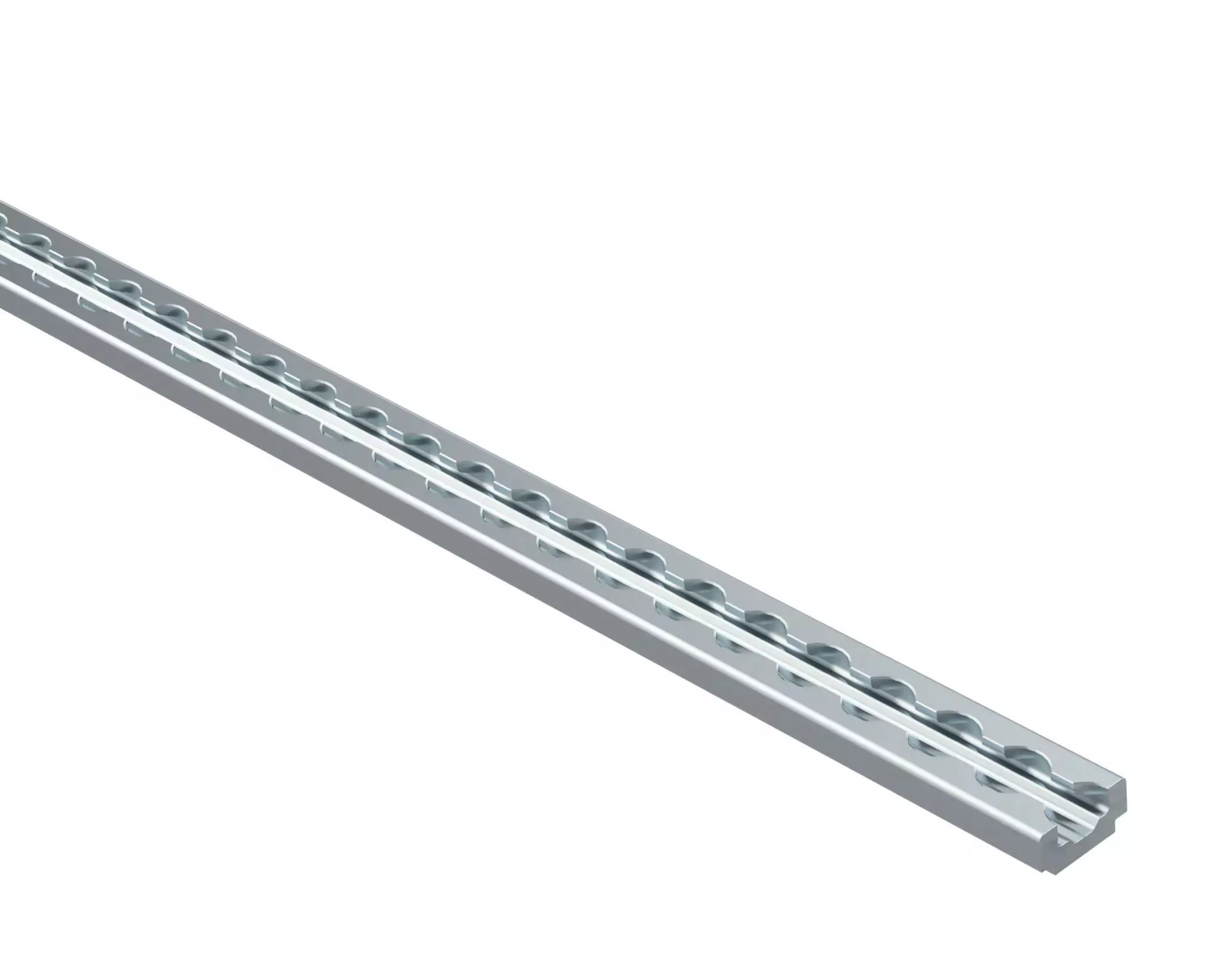

Airlineschiene Heavy Duty zur Ladungssicherung

all:change geeignet

Made in Germany

Maximale Festigkeit für anspruchsvolle Anwendungen im Personentransport und Schwerlastbereich

Die Airlineschiene Heavy Duty von allsafe ist die ideale Wahl für höchste Belastungsanforderungen. Gefertigt aus einer hochfesten Aluminiumlegierung, erfüllt sie alle crashrelevanten Standards und eignet sich besonders für spezielle Anwendungen wie die Sitzbefestigung im Personentransport. Ihre besonders robuste Konstruktion sorgt für höchste Sicherheit, während die Wahl zwischen Schraub- oder Klebemontage eine stabile und flexible Installation ermöglicht. Perfekt für Transporter und Kofferfahrzeuge – wahlweise zum Aufsetzen oder Einlassen.

Technische Daten

Auf einen Blick

  • Aus Aluminium
  • Für große Transporter und kleine bis große Kofferfahrzeuge
  • Varianten zum Kleben und Verschrauben

Belastbarkeit

Die Airline-Schienen können in Verbindung mit den KERLs als  Zurrpunkt nach ISO 27955 (PKW), ISO 27956 (Kastenwagen), DIN 75410-1 (Pritsche bis 3,5 t.) oder EN 12640 (Intermodale Ladeeinheiten und Nutzfahrzeuge) vom Einbauer qualifiziert werden. Unter nebenstehenden Voraussetzungen werden untenstehende zulässige Belastbarkeiten erreicht:

  • Ausreichende Krafteinleitung in die Unterkonstruktion
  • Befestigungsabstand 75 / 76,2 mm (außer Airline-Schiene Stahl:
50 mm, Airline-Schiene Special 24 mm Boden: 500 mm, Außenrahmen: 300 mm)
oder eine ausreichende Verklebung
  • Airline-Schienen Standard, Special und HD mit M6 Schrauben 10.9 befestigt

Belastbarkeit in Verbindung mit Zurrpunkten

KERL500KERL1000KERL2000*KERL2000**
ISO27955350daN
ISO27956500daN800daN800daN800daN
EN12640400daN1000daN1000daN2000daN

Belastbarkeit in Verbindung mit Schraubfittingen

KERLM8KERLM10
X200daN500daN
Y200daN500daN
Z1000daN2000daN

Konfigurationsmöglichkeiten

Startmaß

Wenn nicht anders angegeben beträgt das Startmaß X = 0 mm

z.B.: X = 0 mm
z.B.: X = 25 mm

Raster

Wenn nicht anders angegeben beträgt das Raster P = 25,0 mm

z.B.: P = 25 mm
z.B.: P = 50 mm

Befestigungsbohrungen

S4S5S6S8
W90°90°90°90°
D9111317,2
d4,6*5,5*6,6*9,0*

Lage der Befestigungsbohrungen

Für Bohrungen mit gleichem Abstand bitte die Bohrungsabstände a1 und a2 angeben.

Für individuelle Bohrungsabstände bitte die Bohrungsabstände a1, a2, a3, a4 usw. angeben.

a2 = gleicher Abstand
a2 - a... = individuelle Abstände

2-teilige Schiene

2-teilige Schiene und JF-Ausfräsung

Schienen-Anfang und -Ende

Wählen Sie die Form des Schienen-Anfangs und -Endes aus (max. Radius oder max. F2 = halbe Schienenbreite in mm).

Profile

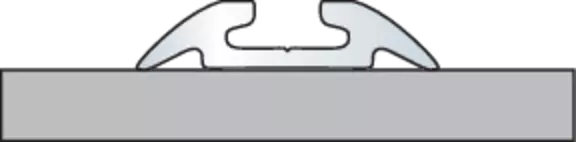

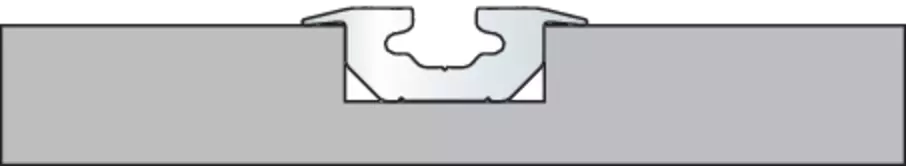

Airline-Schiene Heavy-Duty halbrund

Basis Art.-Nr. 520224
  • 100 bis 6000 mm
  • Zum Verschrauben
  • Gewicht: 0,76 kg/m
  • Horizontaler und vertikaler Einsatz
  • Auf die Wand aufgesetzt
Jetzt konfigurieren

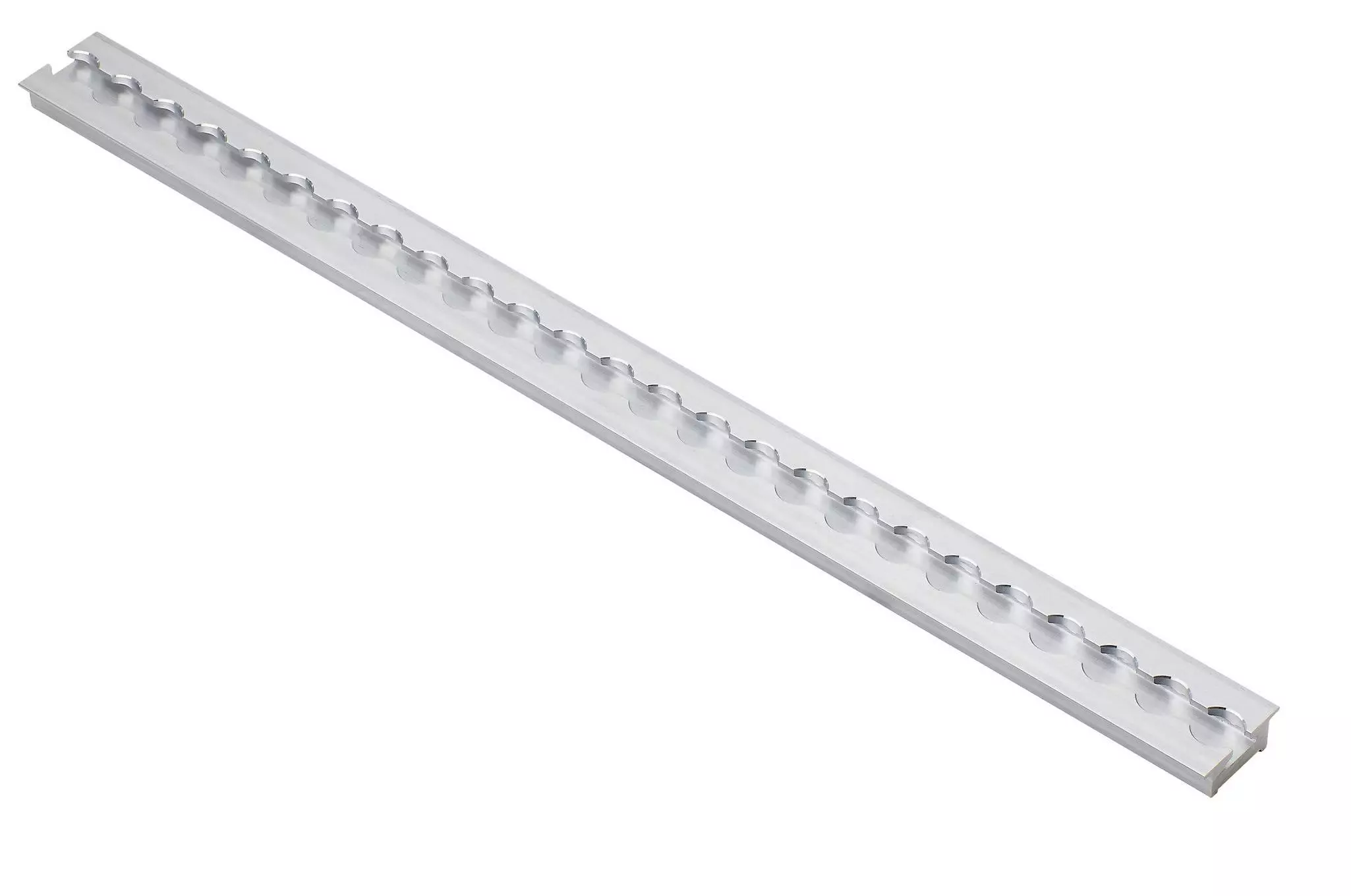

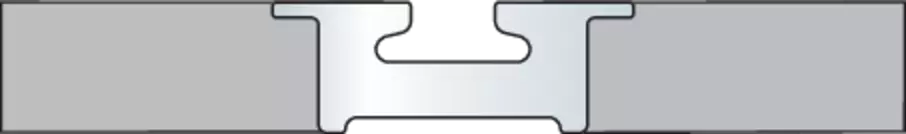

Airline-Schiene Heavy-Duty versenkbar

Basis Art.-Nr. 520223
  • 100 bis 6000 mm
  • Zum Verschrauben
  • In die Wand eingelassen
  • Für Sitzbefestigung
  • Gewicht: 1,00 kg/m
Jetzt konfigurieren

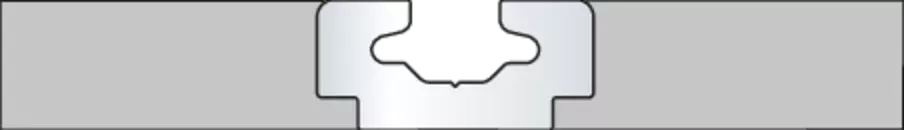

Airline-Schiene Heavy-Duty Bodenschiene

Basis Art.-Nr. 320646
  • 100 bis 6000 mm
  • Zum Kleben und Verschrauben
  • Gewicht: 1,16 kg/m
  • In die Wand eingelassen
Jetzt konfigurieren

Airline-Schiene Heavy-Duty 34x16

Basis Art.-Nr. 522566
  • 100 bis 5800 mm
  • Zum Verschrauben
  • Gewicht: 0,88 kg/m
  • In die Wand eingelassen
Jetzt konfigurieren

Downloads

Produktkonfigurator

Zubehör

Endkappen

Endstück heavy-Duty versenkbar (zu 520223)

Basis Art.-Nr.: 521498

Nicht im Webshop verfügbar

Endstück Heavy-Duty halbrund (zu 520224)

Basis Art.-Nr.: 521499

Nicht im Webshop verfügbar

Abdeckprofil

In der Länge frei wählbar von 100 bis 3000 mm.
