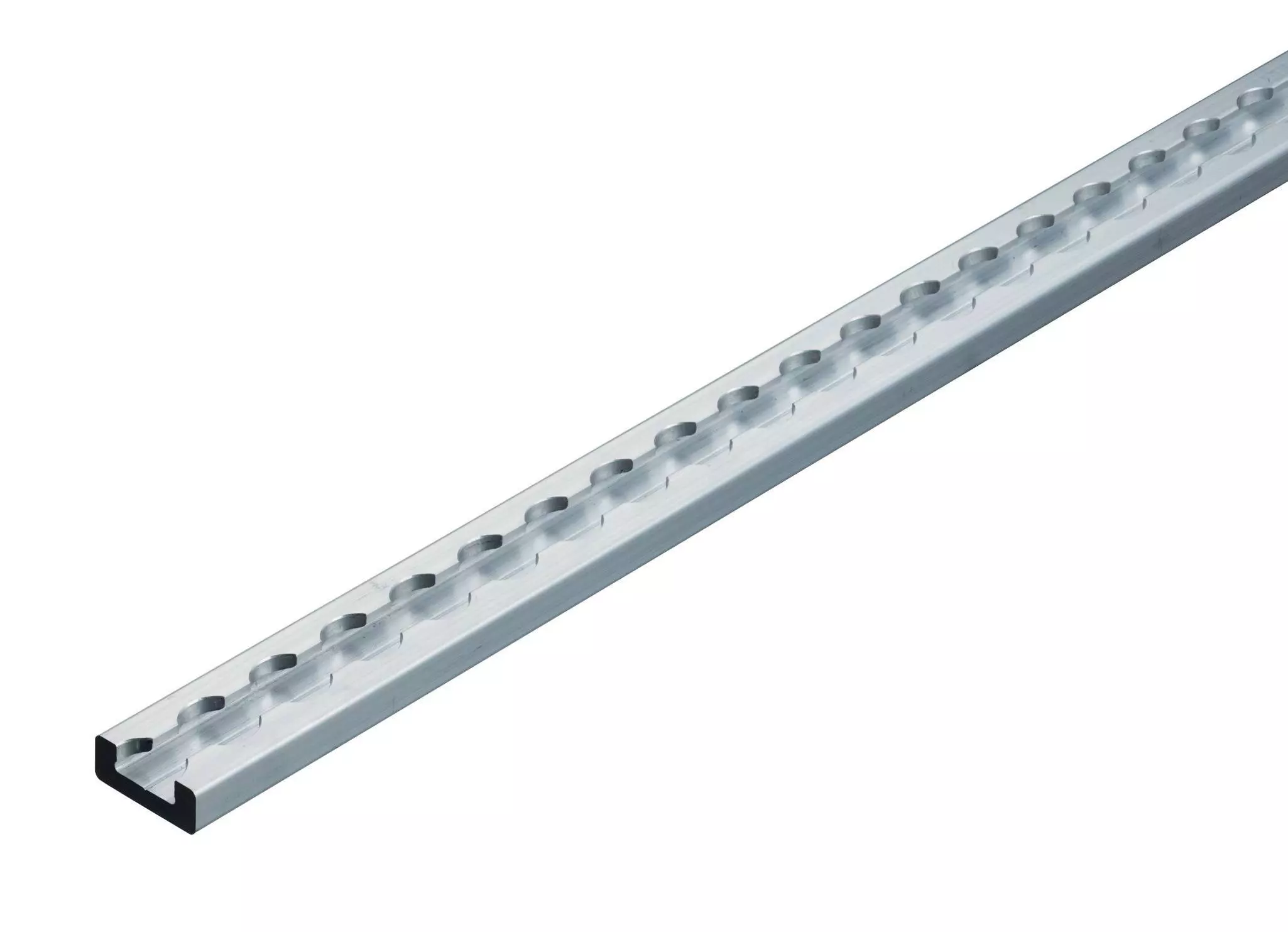

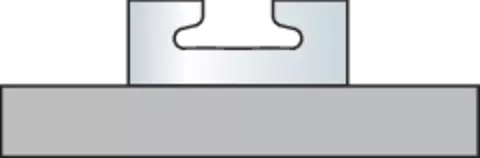

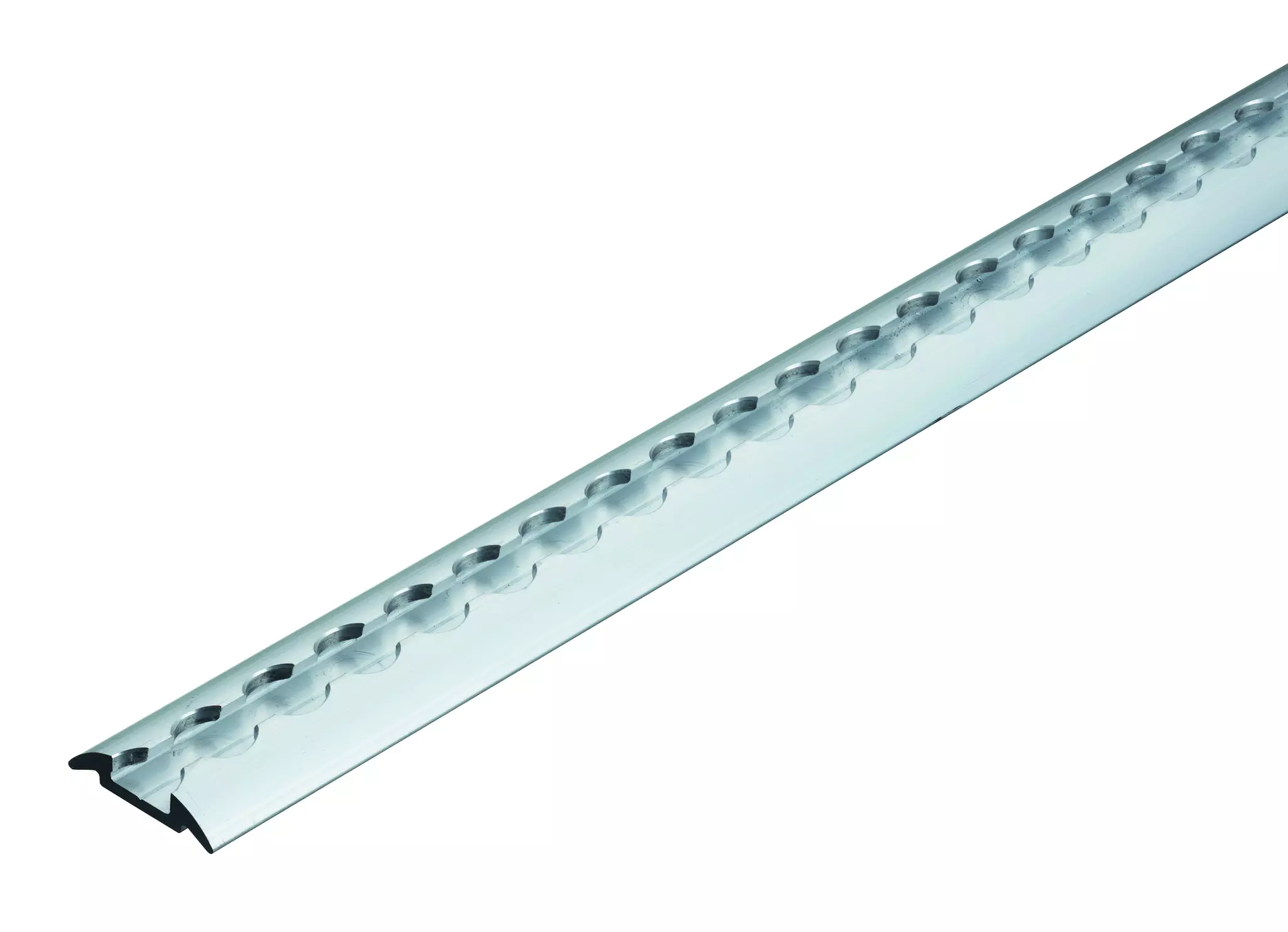

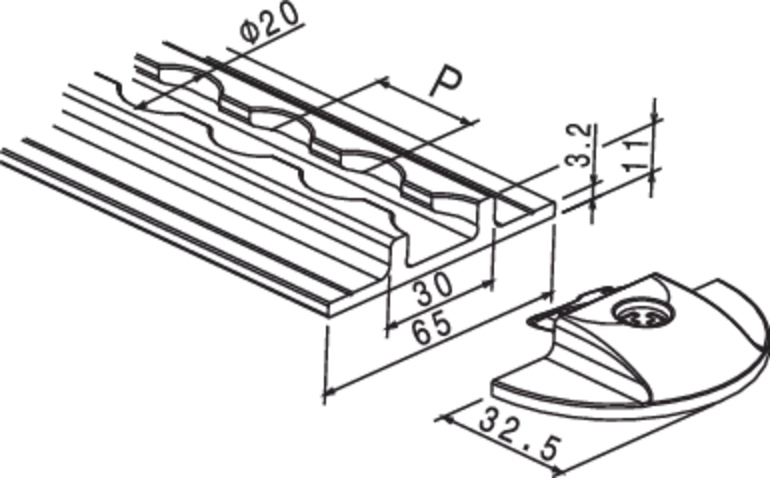

Airline-Schiene Standard eckig
Basis Art.-Nr. 71206
Airlineschiene Standard zur Ladungssicherung
all:change geeignet
Made in Germany
Die belastbare und vielseitige Befestigungslösung für LKW und Kofferfahrzeuge
Die allsafe Airlineschiene Standard vereint hohe Belastbarkeit mit geringem Gewicht durch hochfestes Aluminium und bietet damit eine erstklassige Lösung für die zuverlässige Ladungssicherung. Mit einer großen Profilvielfalt passt sich diese Schiene flexibel allen Einbauwünschen und Anwendungen an - ob im LKW oder im Kofferfahrzeug. Robust und vielseitig ist die Airlineschiene Standard die ideale Wahl für professionelle Transportanforderungen. Durch Schrauben, Nieten oder Kleben ist sie einfach anzubringen und somit schnell einsatzbereit.
Technische Daten
Auf einen Blick
- Aus Aluminium
- Varianten zum Kleben, Nieten und Verschrauben
- Für große Transporter und kleine bis große Kofferfahrzeuge
- 100 bis 6000 mm
Belastbarkeit
Die Airline-Schienen können in Verbindung mit den KERLs als Zurrpunkt nach ISO 27955 (PKW), ISO 27956 (Kastenwagen), DIN 75410-1 (Pritsche bis 3,5 t.) oder EN 12640 (Intermodale Ladeeinheiten und Nutzfahrzeuge) vom Einbauer qualifiziert werden. Unter nebenstehenden Voraussetzungen werden untenstehende zulässige Belastbarkeiten erreicht:
- Ausreichende Krafteinleitung in die Unterkonstruktion
- Befestigungsabstand 75 / 76,2 mm (außer Airline-Schiene Stahl: 50 mm, Airline-Schiene Special 24 mm Boden: 500 mm, Außenrahmen: 300 mm) oder eine ausreichende Verklebung
- Airline-Schienen Standard, Special und HD mit M6 Schrauben 10.9 befestigt
Belastbarkeit in Verbindung mit Zurrpunkten
| KERL500 | KERL1000 | KERL2000* | KERL2000** | |
|---|---|---|---|---|
| ISO27955 | 350daN | |||
| ISO27956 | 500daN | 800daN | 800daN | 800daN |
| EN12640 | 400daN | 1000daN | 1000daN | 2000daN |
Belastbarkeit in Verbindung mit Schraubfittingen
| KERLM8 | KERLM10 | |
|---|---|---|
| X | 200daN | 500daN |
| Y | 200daN | 500daN |
| Z | 1000daN | 2000daN |
Konfigurationsmöglichkeiten
Startmaß
Wenn nicht anders angegeben beträgt das Startmaß X = 0 mm
Raster
Wenn nicht anders angegeben beträgt das Raster P = 25,0 mm

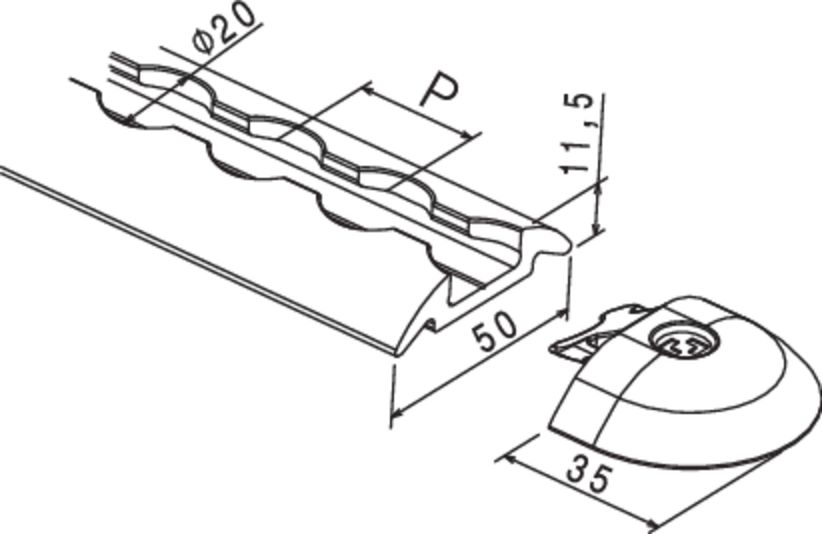

Befestigungsbohrungen
| S4 | S5 | S6 | S8 | |
|---|---|---|---|---|
| W | 90° | 90° | 90° | 90° |
| D | 9 | 11 | 13 | 17,2 |
| d | 4,6* | 5,5* | 6,6* | 9,0* |
| N4 | N5 | N6 | |
|---|---|---|---|
| W | 120° | 120° | 120° |
| D | 10,1 | 12,0 | 13,0 |
| d | 4,2 | 5,05 | 6,7 |
| D5,0 | D5,5 | D6,6 | D8,5 | |
|---|---|---|---|---|
| d | 5,0 | 5,5 | 6,6 | 8,5 |
| M5 | M6 |
|---|
| FB5 | |
|---|---|
| D | 10,0 |
| d | 5,0 |
Lage der Befestigungsbohrungen
Für Bohrungen mit gleichem Abstand bitte die Bohrungsabstände a1 und a2 angeben.
Für individuelle Bohrungsabstände bitte die Bohrungsabstände a1, a2, a3, a4 usw. angeben.
2-teilige Schiene
Schienen-Anfang und -Ende
Wählen Sie die Form des Schienen-Anfangs und -Endes aus (max. Radius oder max. F2 = halbe Schienenbreite in mm).
Profile

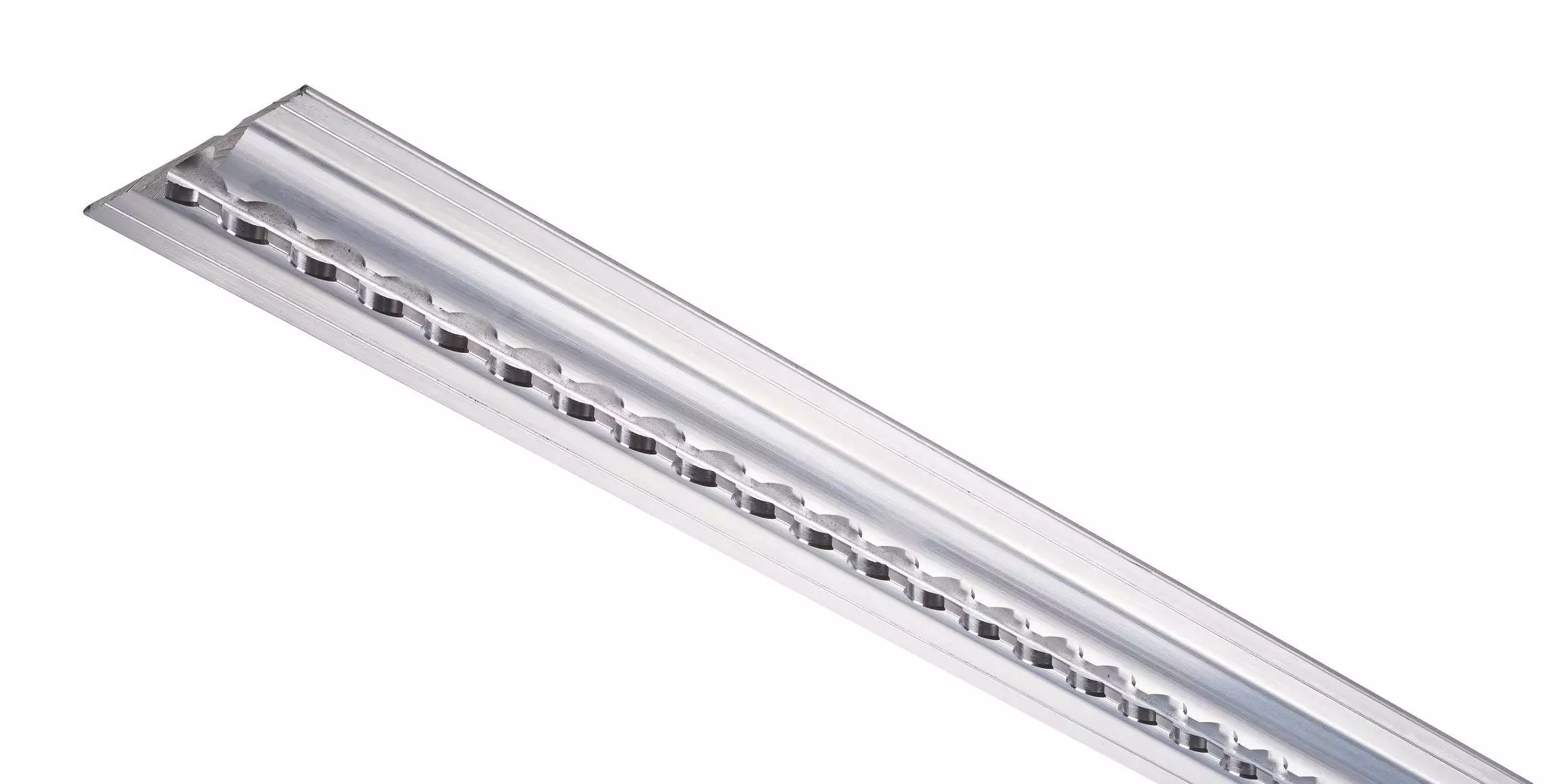

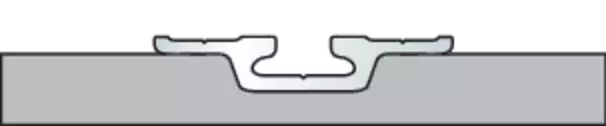

Airline-Schiene Standard mit Flansch
Basis Art.-Nr. 71209

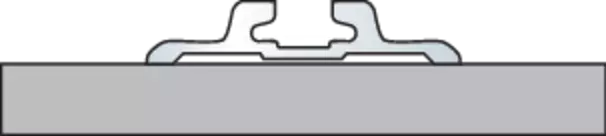

Airlineschiene Standard klebbar
Basis Art.-Nr. 320357

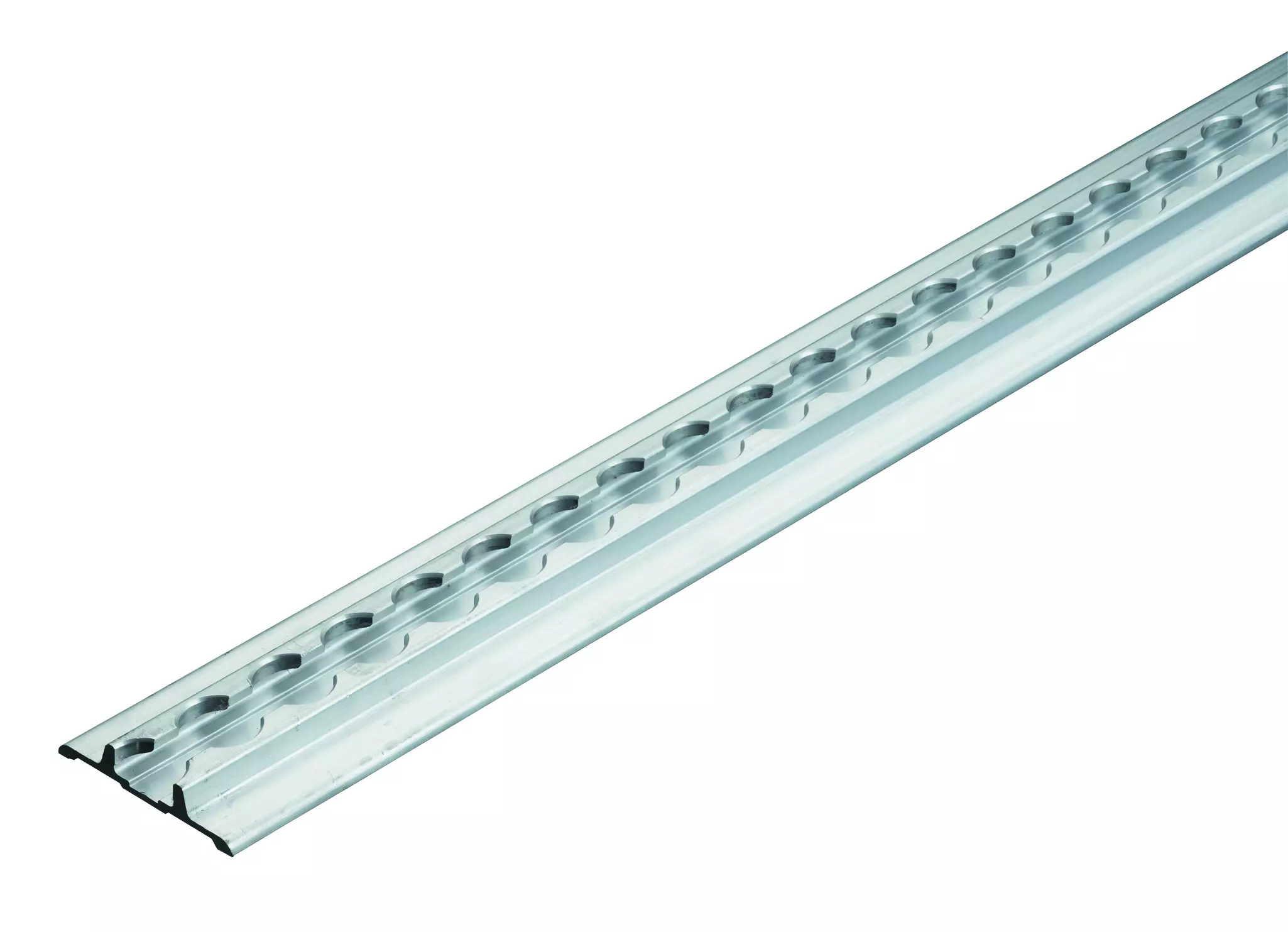

Airline-Schiene Standard mit Flügel
Basis Art.-Nr. 71207

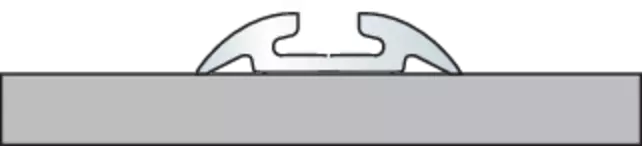

Airline-Schiene Standard halbrund
Basis Art.-Nr. 71224

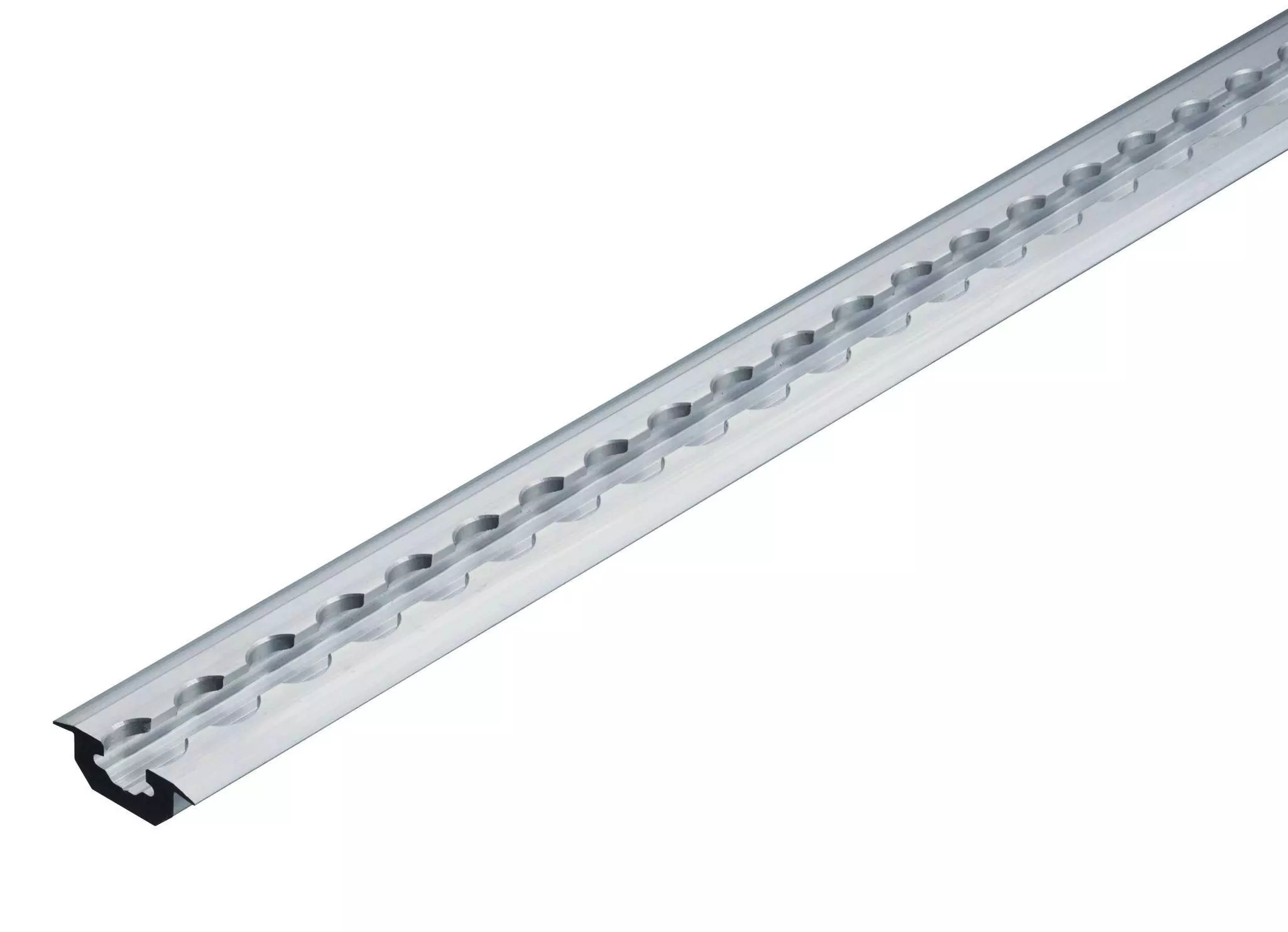

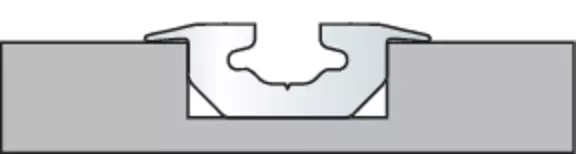

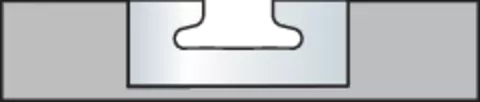

Airline-Schiene Standard versenkbar
Basis Art.-Nr. 71223

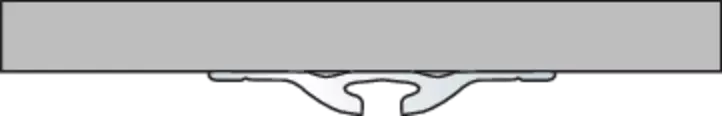

Airline-Schiene Standard Deckenschiene
Basis Art.-Nr. 520377

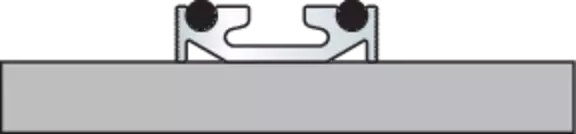

Airline-Schiene Standard Rundschnur
Basis Art.-Nr. 521476
Downloads
Zubehör
Abdeckprofil
In der Länge frei wählbar von 100 bis 3000 mm.
Endkappen
Endstück Standard eckig (zu 71206)
Basis Art.-Nr.: 521496
Nicht im Webshop verfügbar
Endstück Standard Flansch (zu 71209)
Basis Art.-Nr.: 521497
Nicht im Webshop verfügbar
Endstück Standard halbrund (zu 71224)
Basis Art.-Nr.: 521499
Nicht im Webshop verfügbar
Endstück Standard klebbar (zu 320357)
Basis Art.-Nr.: 522863
Nicht im Webshop verfügbar
Endstück Standard Rundschnur (zu 521476)
Basis Art.-Nr.: 521477
Nicht im Webshop verfügbar
Endstück Standard versenkbar (zu 71223)
Basis Art.-Nr.: 521498
Nicht im Webshop verfügbar
