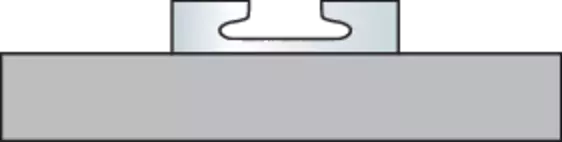

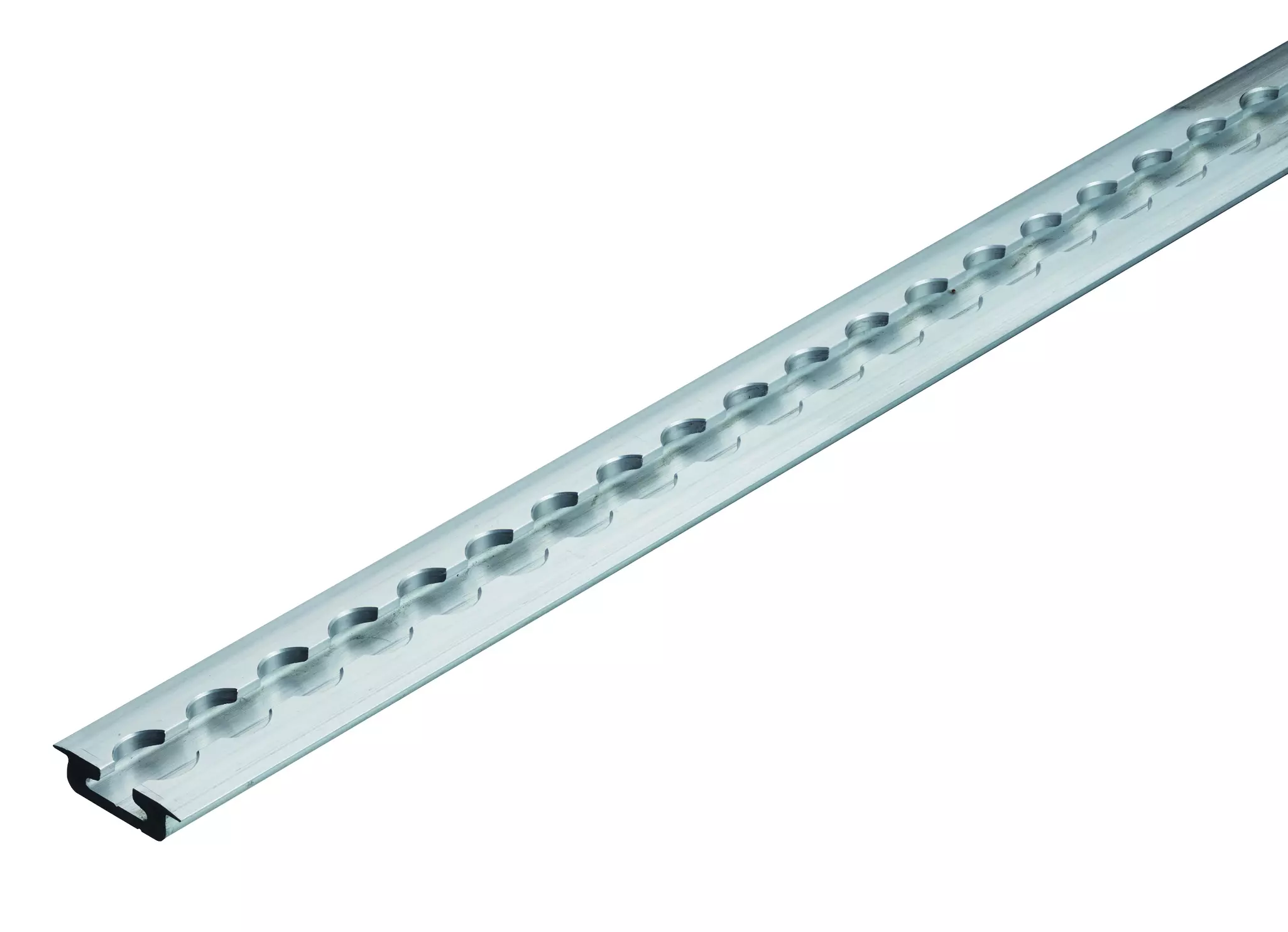

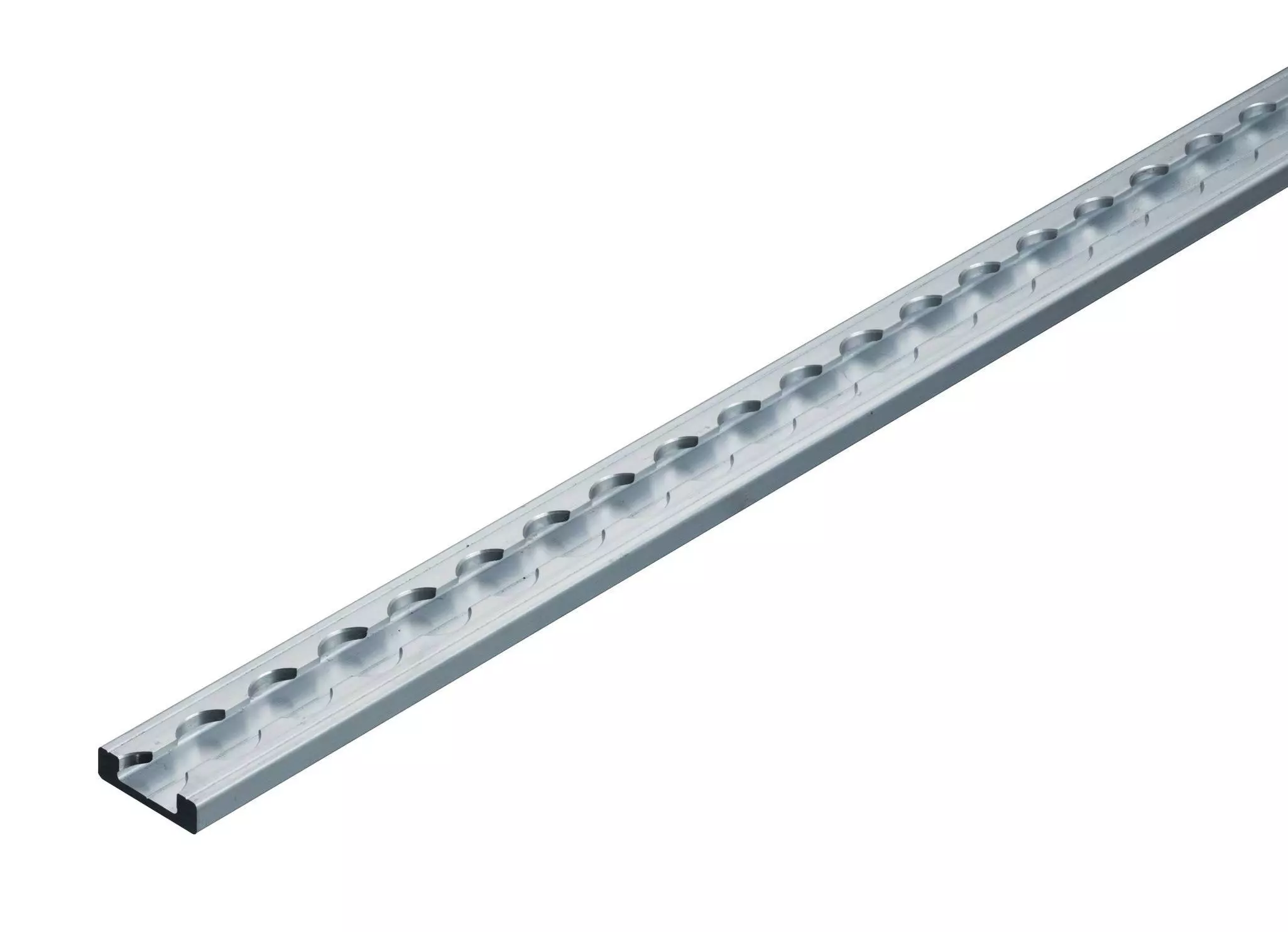

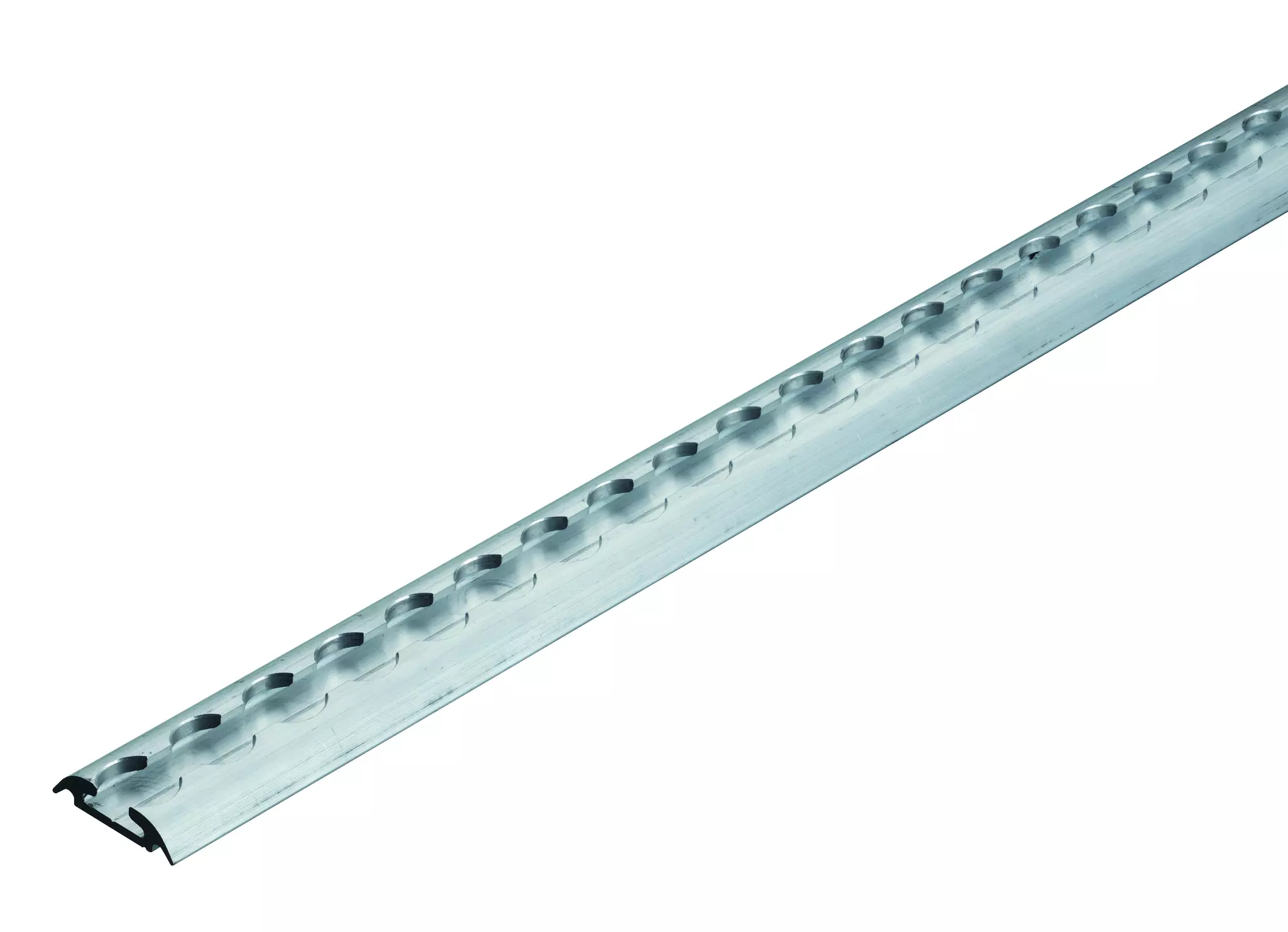

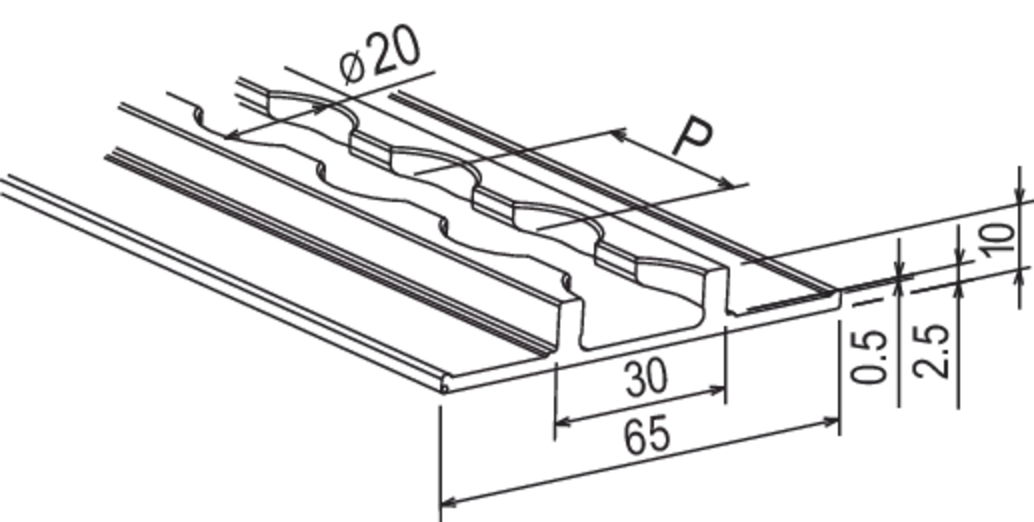

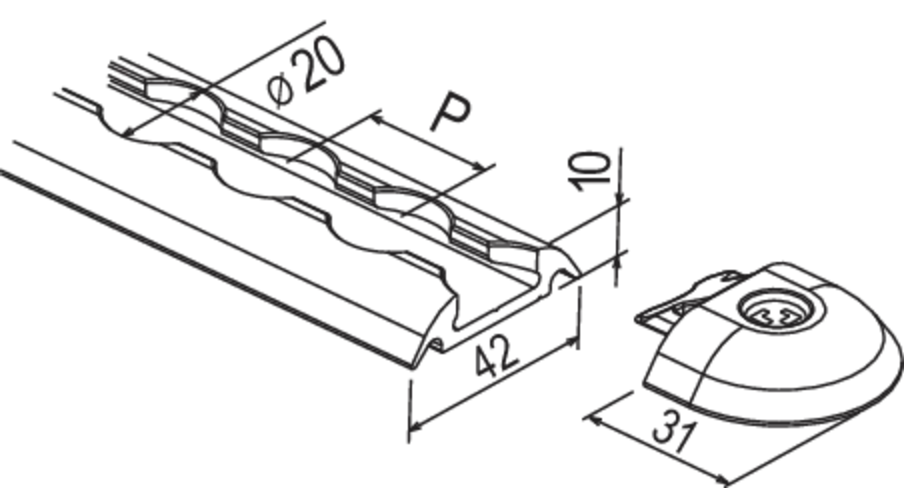

Airline-Schiene Light eckig
Basis Art.-Nr. 71226
Airlineschienen light zur Ladungssicherung
all:change geeignet
Made in Germany
Die kompakte und flexible Befestigungslösung für Transporter und kleine Kofferfahrzeuge
Die Airlineschiene light ist eine leichte Befestigungslösung, die durch ihre kleine Geometrie problemlos in enge Baubereiche passt. Die kompakte Bauweise und geringe Wandstärke erlaubt maximale Flexibilität bei der Installation, ohne wertvollen Raum im Fahrzeug zu beanspruchen. Sie ist als kleb-, niet- oder schraubbare Variante erhältlich und somit besonders einfach und schnell zu montieren. Ideal für Freizeit, Fahrzeugeinrichtung oder den professionellen Transport.
Technische Daten
Auf einen Blick
- Aus Aluminium
- Varianten zum Kleben, Nieten und Verschrauben
- Für PKW-Anhänger und kleine bis große Transporter
- 100 bis 6000 mm
Belastbarkeit
Die Airline-Schienen können in Verbindung mit den KERLs als Zurrpunkt nach ISO 27955 (PKW), ISO 27956 (Kastenwagen), DIN 75410-1 (Pritsche bis 3,5 t.) oder EN 12640 (Intermodale Ladeeinheiten und Nutzfahrzeuge) vom Einbauer qualifiziert werden. Unter nebenstehenden Voraussetzungen werden untenstehende zulässige Belastbarkeiten erreicht:
- Ausreichende Krafteinleitung in die Unterkonstruktion
- Befestigungsabstand 75 / 76,2 mm (außer Airline-Schiene Stahl: 50 mm, Airline-Schiene Special 24 mm Boden: 500 mm, Außenrahmen: 300 mm) oder eine ausreichende Verklebung
- Airline-Schienen Light mit M5 Schrauben 10.9 befestigt
Belastbarkeit in Verbindung mit Zurrpunkten
| KERL500 | KERL1000 | |
|---|---|---|
| ISO27955 | 350daN | 350daN |
| ISO27956 | 400daN | 500daN |
| EN12640 | 400daN | 400daN |
Belastbarkeit in Verbindung mit Schraubfittingen
| KERLM8 | KERLM10 | |
|---|---|---|
| X | 200daN | 500daN |
| Y | 200daN | 500daN |
| Z | 500daN | 800daN |
Profile

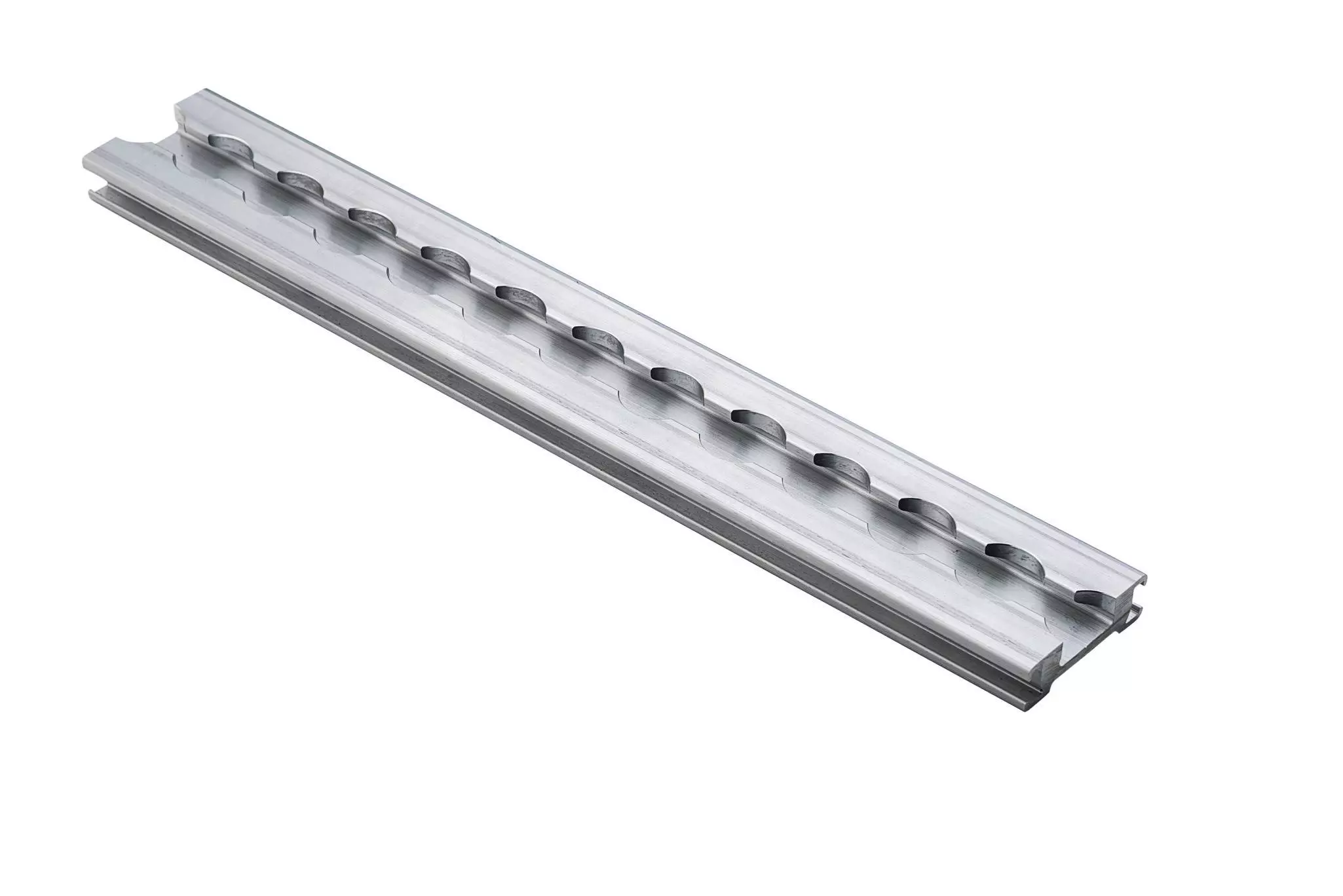

Airline-Schiene Light schmal
Basis Art.-Nr. 320643

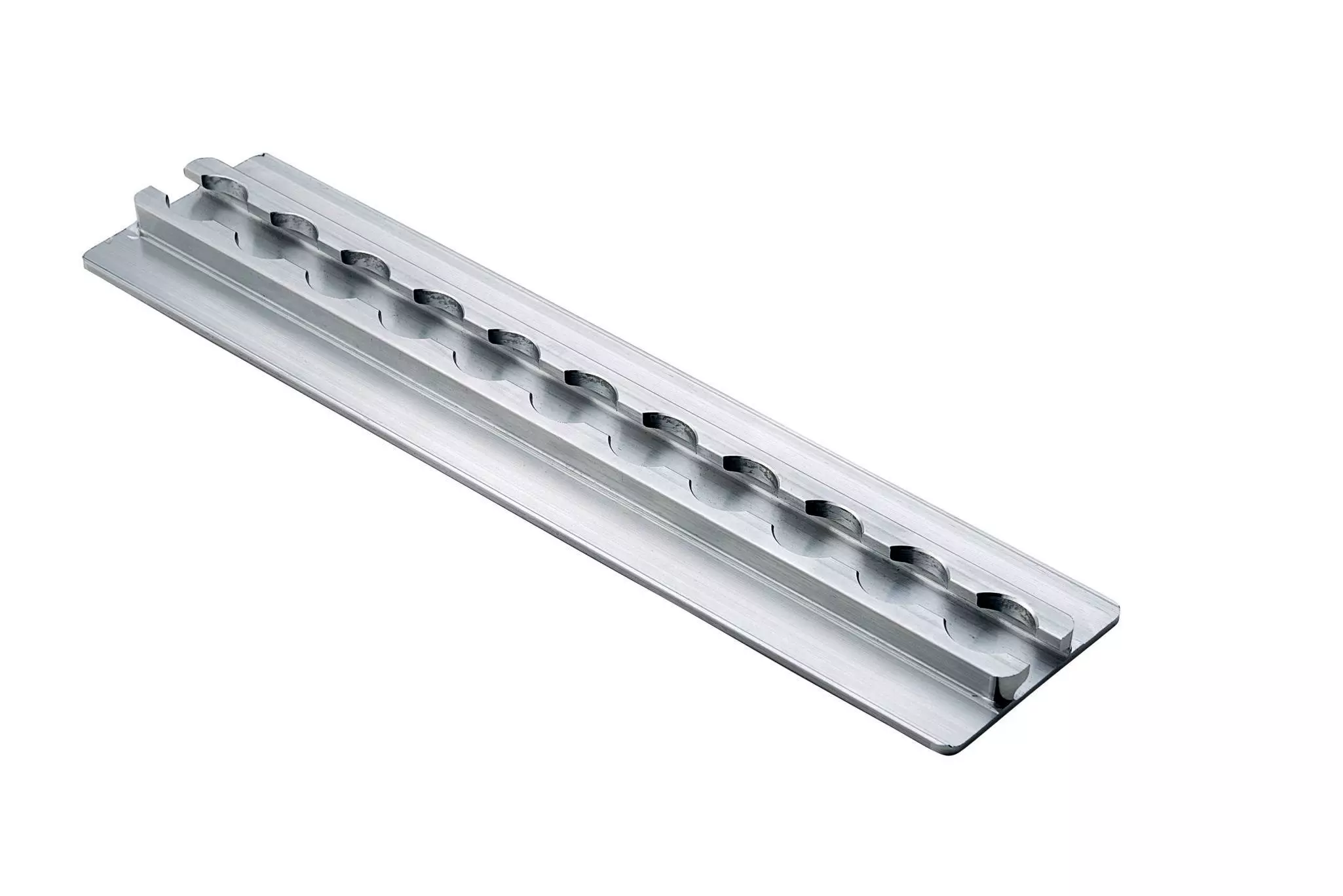

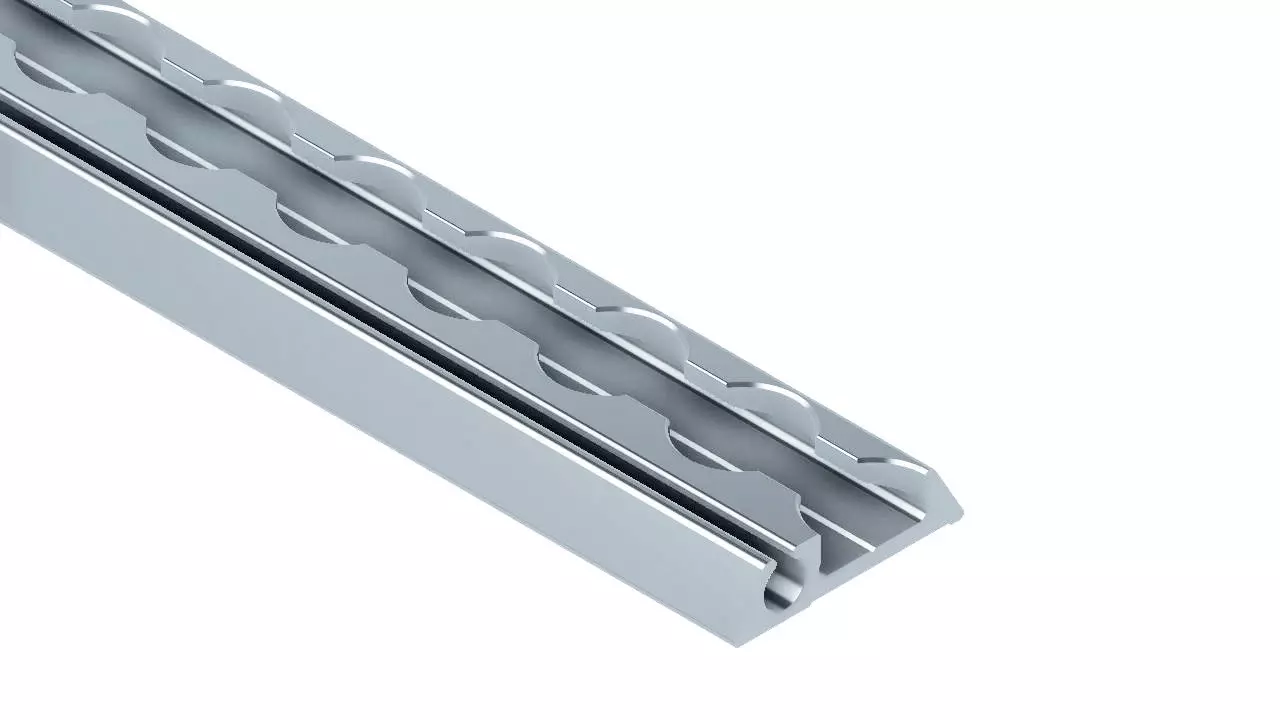

Airline-Schiene Light mit Flansch
Basis Art.-Nr. 520609

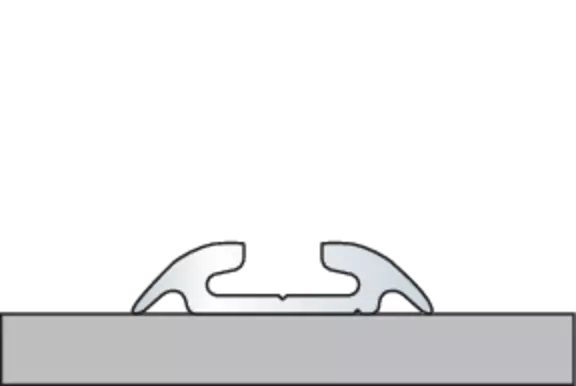

Airline-Schiene Light halbrund
Basis Art.-Nr. 520624

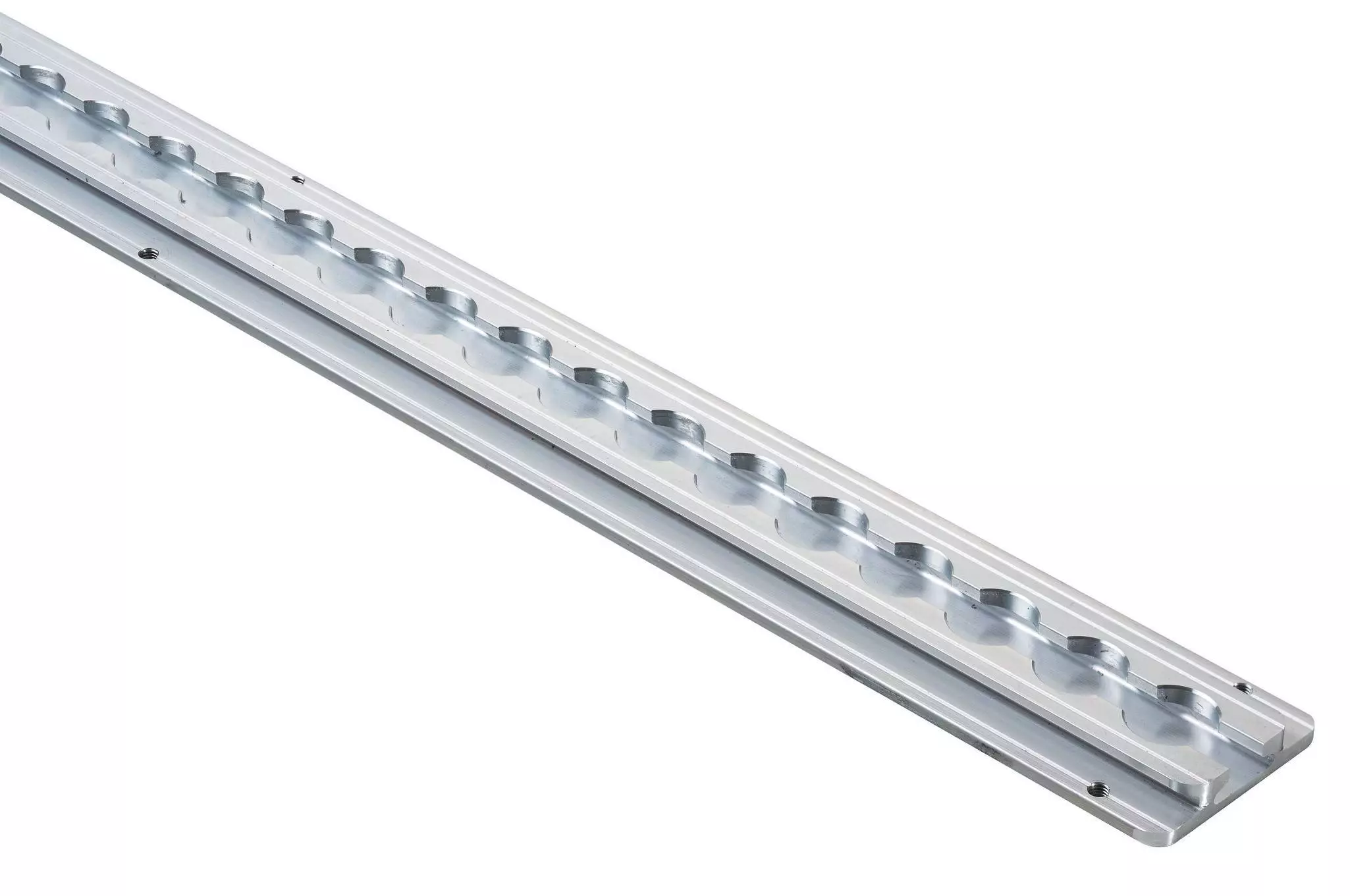

Airline-Schiene Light versenkbar
Basis Art.-Nr. 520623
Airline-Schiene Light 10 mm Boden
Basis Art.-Nr. 521631
Airline-Schiene Light 9 mm Boden
Basis Art.-Nr. 522483
Airline-Schiene Light LED
Basis Art.-Nr. 522477

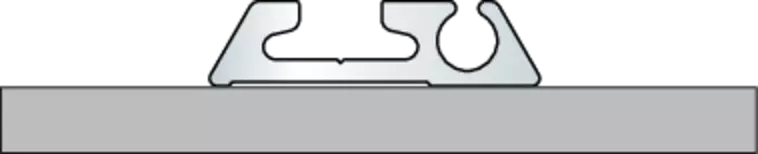

Airlineschiene Light 8 mm Keder
Basis Art.-Nr. 522925
Nicht im Webshop verfügbar
Konfigurationsmöglichkeiten
Startmaß
Wenn nicht anders angegeben beträgt das Startmaß X = 0 mm
Raster
Wenn nicht anders angegeben beträgt das Raster P = 25,0 mm
Befestigungsbohrungen
| S4 | S5 | S6 | S8 | |
|---|---|---|---|---|
| W | 90° | 90° | 90° | 90° |
| D | 9 | 11 | 13 | 17,2 |
| d | 4,6* | 5,5* | 6,6* | 9,0* |
| N4 | N5 | N6 | |
|---|---|---|---|
| W | 120° | 120° | 120° |
| D | 10,1 | 12,0 | 13,0 |
| d | 4,2 | 5,05 | 6,7 |
| D5,0 | D5,5 | D6,6 | D8,5 | |
|---|---|---|---|---|
| d | 5,0 | 5,5 | 6,6 | 8,5 |
| M5 | M6 |
|---|
| FB5 | |
|---|---|
| D | 10,0 |
| d | 5,0 |
Lage der Befestigungsbohrungen
Für Bohrungen mit gleichem Abstand bitte die Bohrungsabstände a1 und a2 angeben.
Für individuelle Bohrungsabstände bitte die Bohrungsabstände a1, a2, a3, a4 usw. angeben.
2-teilige Schiene
Schienen-Anfang und -Ende
Wählen Sie die Form des Schienen-Anfangs und -Endes aus (max. Radius oder max. F2 = halbe Schienenbreite in mm).
Zubehör
Abdeckprofil
In der Länge frei wählbar von 100 bis 3000 mm.
Endkappen
Endstück Light eckig (zu 71226)
Basis Art.-Nr.: 521500
Nicht im Webshop verfügbar
Endstück Light schmal (zu 320643)
Basis Art.-Nr.: 521495
Nicht im Webshop verfügbar
Endstück Light Flansch (zu 520609)
Basis Art.-Nr.: 521501
Nicht im Webshop verfügbar
Endstück Light halbrund (zu 520624)
Basis Art.-Nr.: 521494
Nicht im Webshop verfügbar
Endstück Light versenkbar (zu 520623)
Basis Art.-Nr.: 521502
Nicht im Webshop verfügbar
Endstück Light LED (zu 522477)
Basis Art.-Nr.: 522849
Nicht im Webshop verfügbar
Endstück Light 8 mm Keder links (zu 522925)
Basis Art.-Nr.: 522936
Nicht im Webshop verfügbar
Endstück Light eckig (zu 522925)
Basis Art.-Nr.: 522937
Nicht im Webshop verfügbar
Endstück Light eckig (zu 522914)
Basis Art.-Nr.: 522930
Nicht im Webshop verfügbar
