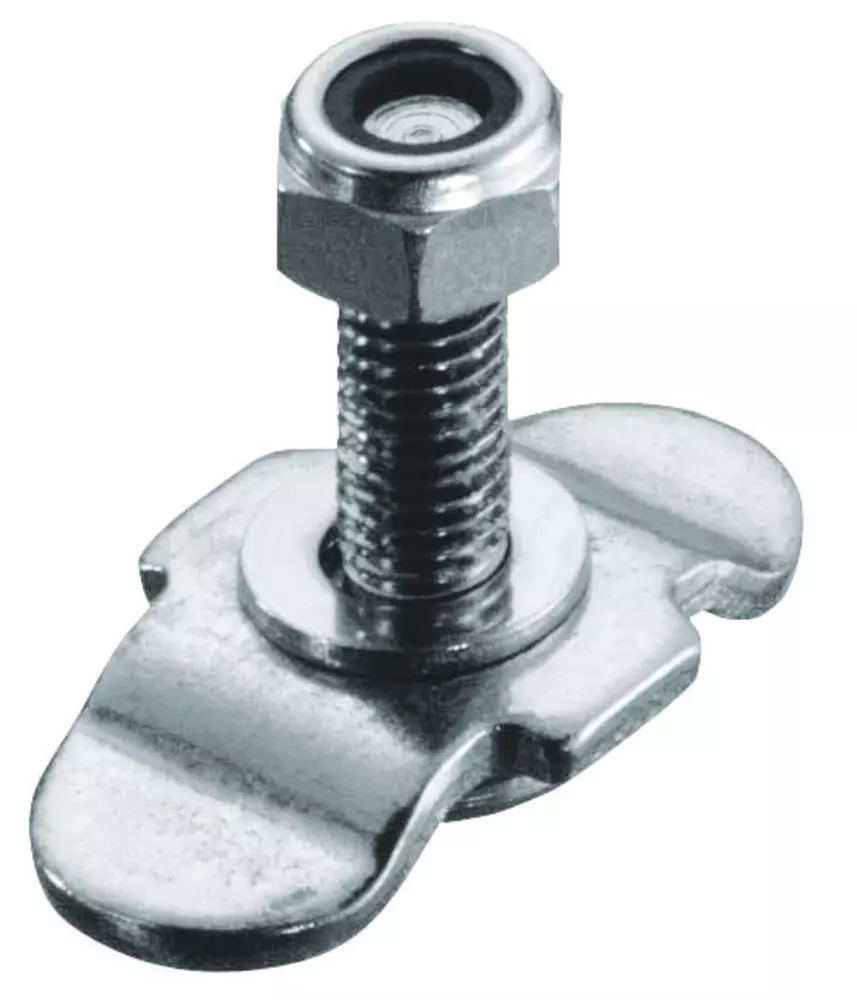

KERL M8 x2 | x 6 | x 10 | x 20 | x 30
Basis artikel nr. 310002
Schroeffitting met schroefdraad

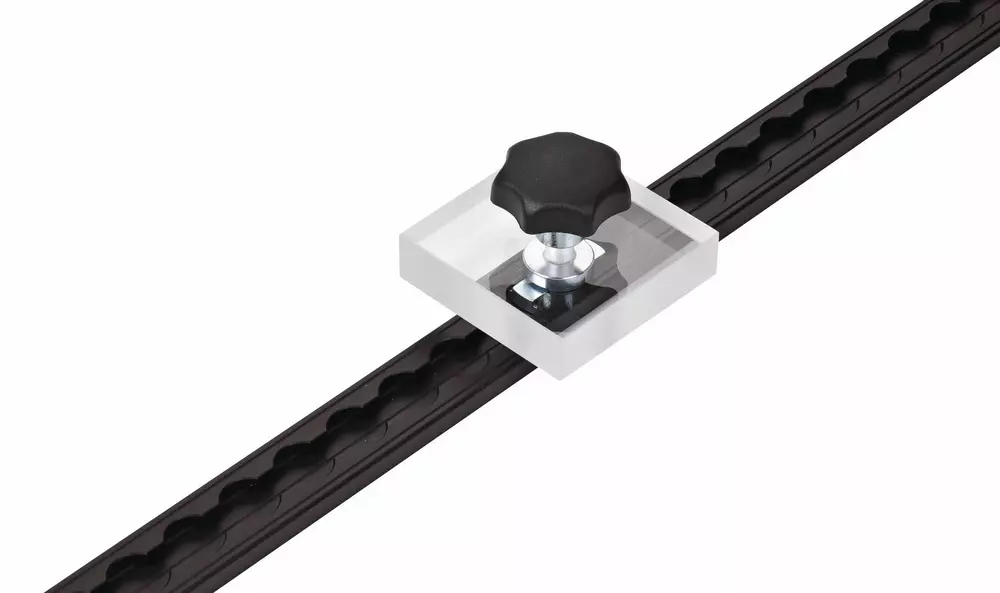

De flexibele binnenschroefdraad voor uw Airline rail

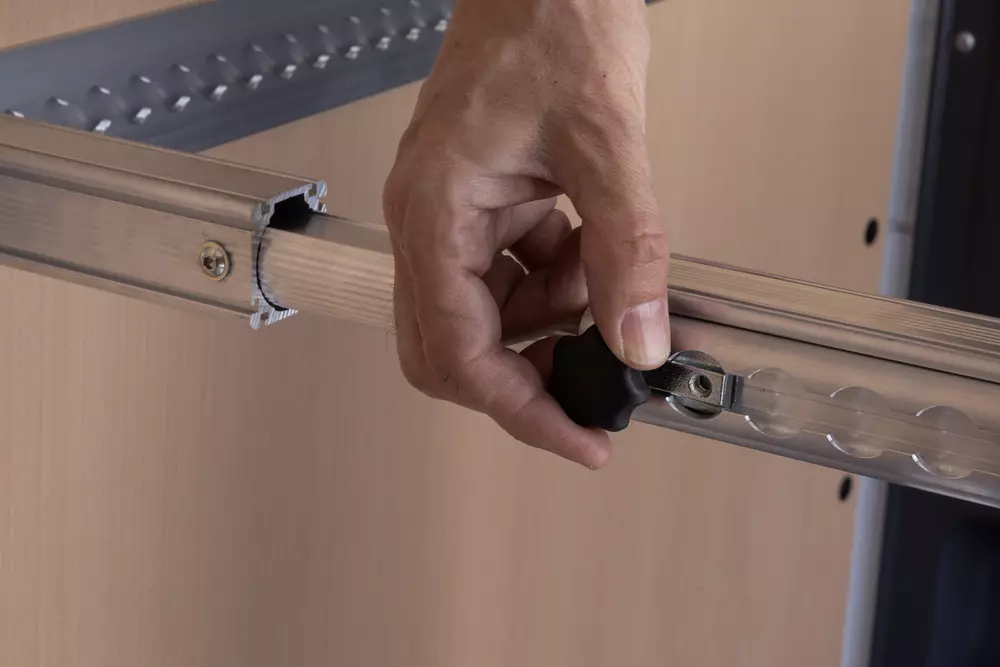

De KERL JIM van allsafe is de slimme binnendraad die precies daar zit waar u hem nodig hebt. Of het nu gaat om een M8 van gesinterd metaal en kunststof of 2x M6 van verzinkt staal – de KERL JIM kan snel en eenvoudig in Airline rails worden geplaatst, blijft tijdens de montage veilig op zijn plaats zitten en kan met één handbeweging worden verplaatst of verwijderd.

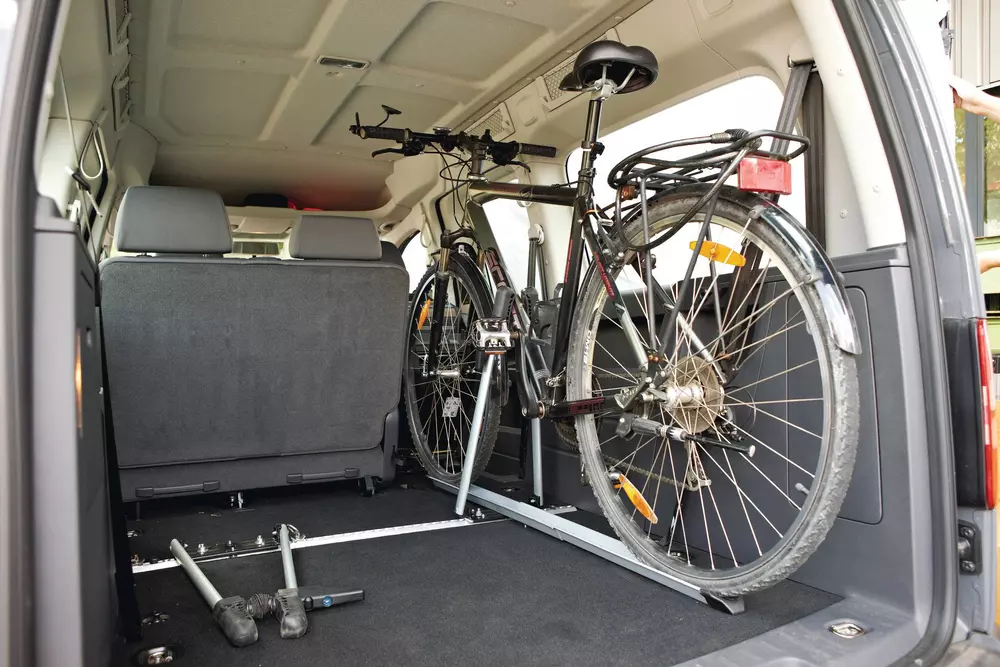

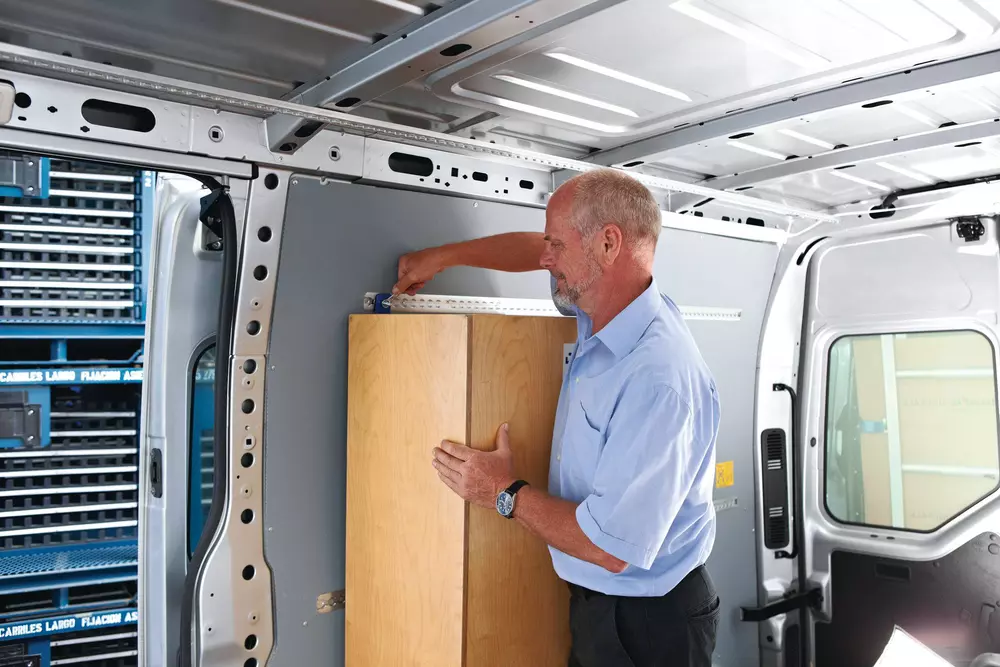

Dankzij het doordachte ontwerp rammelt hij niet, valt hij niet per ongeluk uit en steekt hij niet uit – voor een veilige en nette bevestiging van inbouwdelen. Ideaal voor iedereen die op zoek is naar een flexibele en stabiele bevestigingsoplossing. Een klein bevestigingsgenie dat het dagelijks werk in de voertuigbouw aanzienlijk vergemakkelijkt.
Technische gegevens
*De lengte geeft het klembereik K (zie schets) aan bij montage in standaardrails. Bij andere rails varieert het klembereik ± 2 mm.
**Vermelding van de maximale waarde voor de fitting. De bruikbare belastbaarheid is afhankelijk van de gebruikte rails en de montagesituatie.
In één oogopslag
- Varianten met M8- en M10-schroefdraad verkrijgbaar
- Varianten met stervormige handgreep verkrijgbaar
- Compatibel met Airline-rails met een raster van 25 mm

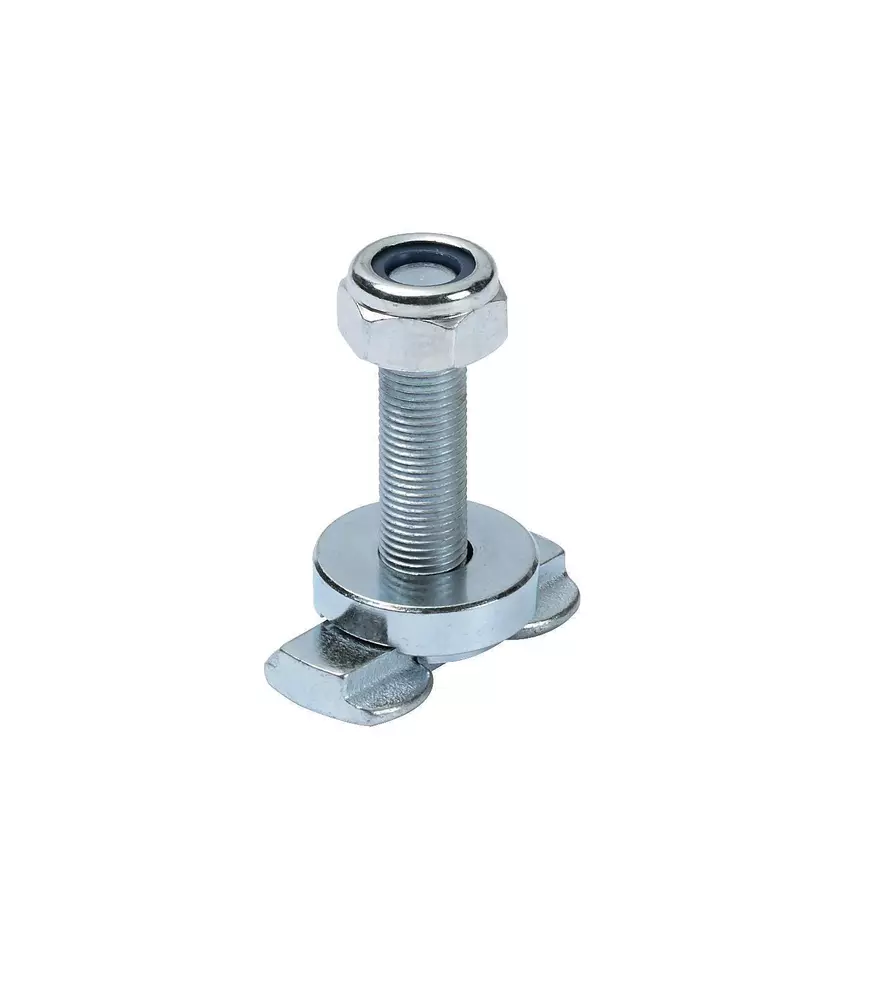

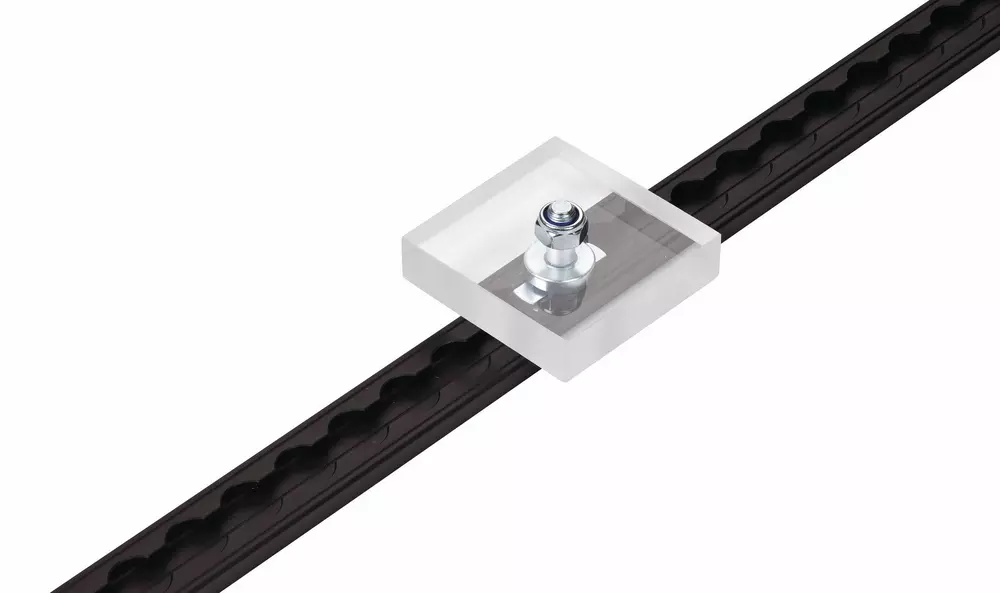

KERL M8 x 6 | x 10 | x 20 | x 30
De lengte geeft het klembereik K aan (zie schets) bij montage in standaardrails. Bij andere rails varieert het klembereik ± 2 mm.
*Vermelding van de maximale waarde voor de fitting. De bruikbare belastbaarheid is afhankelijk van de gebruikte rails en de montagesituatie.
Technische uitvoering KERL M8 x 6 | x 10 | x 20 | x 30
| 310002-19 | M8x6 | L24 | K0-6 |
|---|---|---|---|
| 310002-20 | M8x10 | L30 | K0-10 |
| 310002-21 | M8x20 | L40 | K0-20 |
| 310002-22 | M8x30 | L50 | K0-30 |

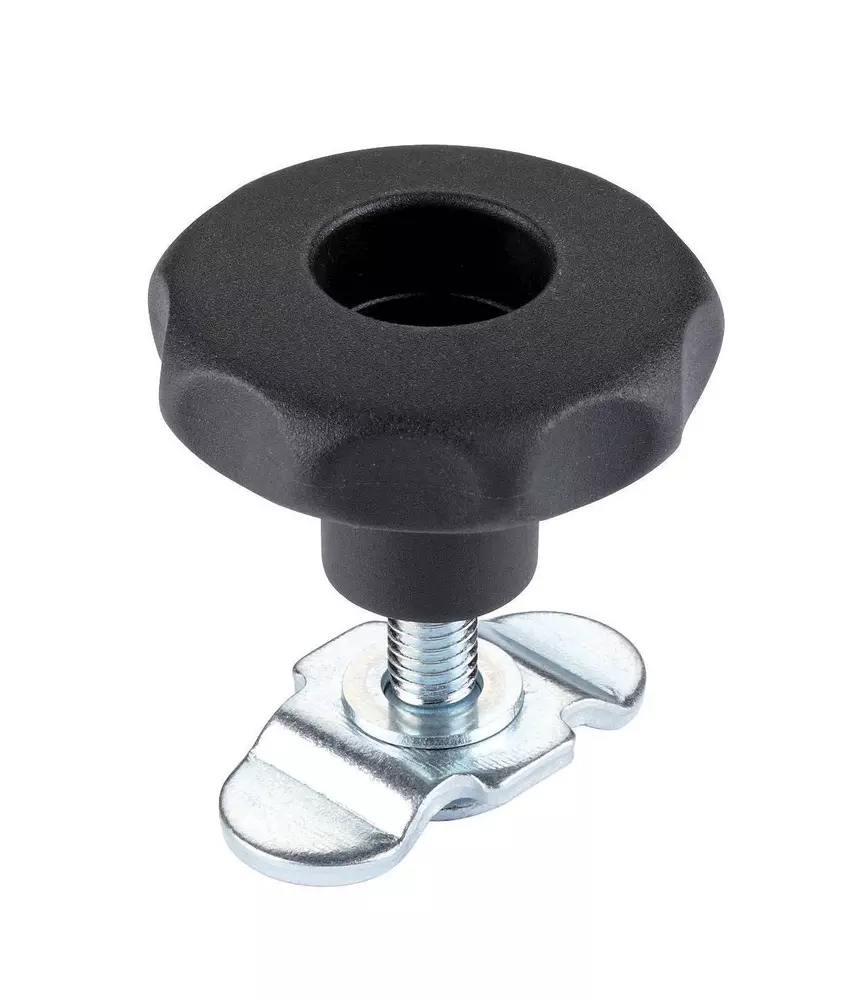

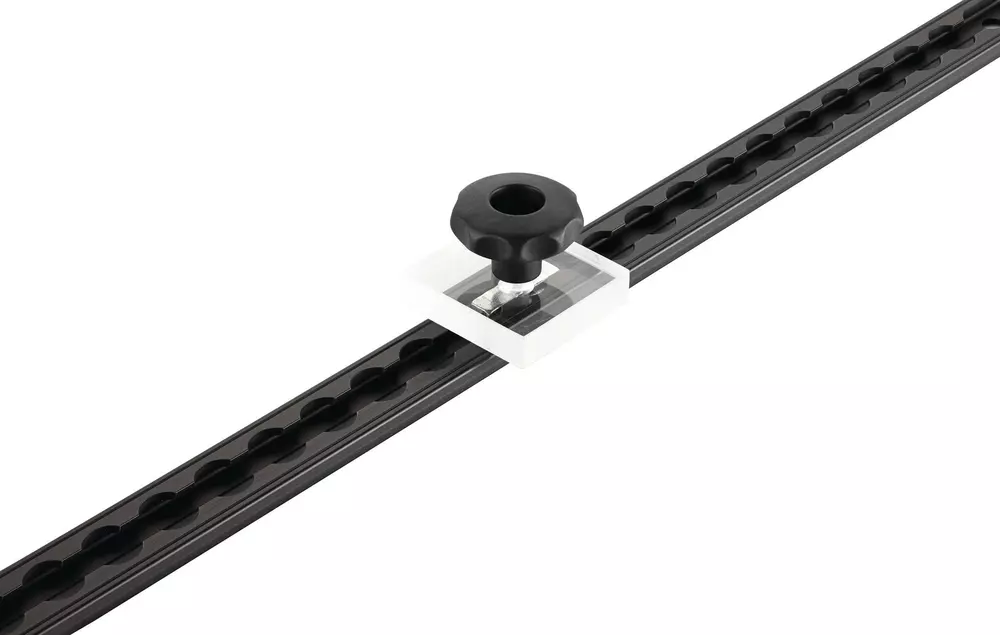

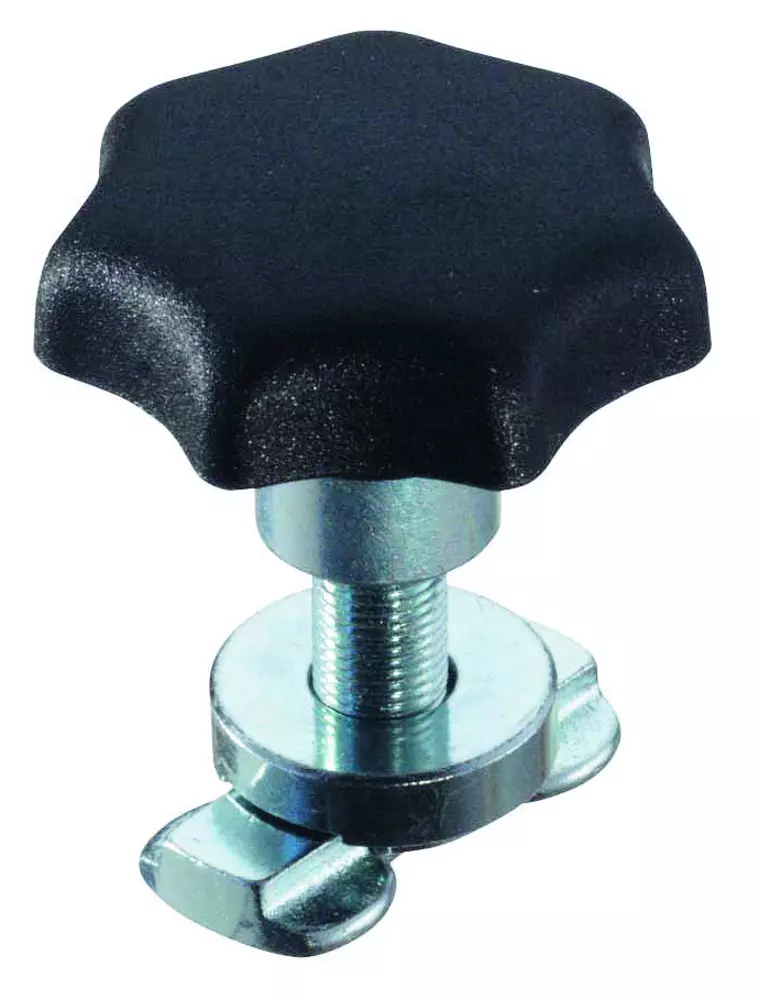

KERL M8 x 4S | x 12S | x 22S | x 32S

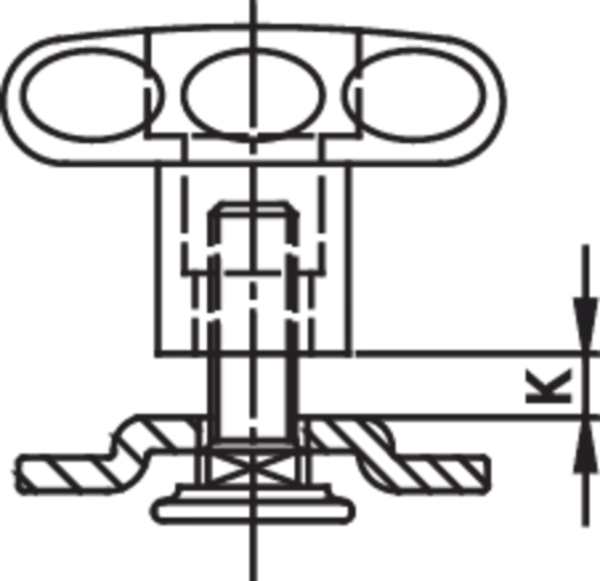

De lengte geeft het klembereik K aan (zie schets) bij montage in standaardrails. Bij andere rails varieert het klembereik ± 2 mm.
*Vermelding van de maximale waarde voor de fitting. De bruikbare belastbaarheid is afhankelijk van de gebruikte rails en de montagesituatie.
Technische uitvoering KERL M8 x 4S | x 12S | x 22S | x 32S
| 310276-47 | M8x4S | K0-4 |
|---|---|---|
| 310276-48 | M8x12S | K0-12 |
| 310276-49 | M8x22S | K0-22 |
| 310276-50 | M8x32S | K0-32 |
KERL M8 x 4S | x 12S | x 22S | x 32S
Basis artikel nr. 310276
KERL M8 x 20S
De lengte geeft het klembereik K aan (zie schets) bij montage in standaardrails. Bij andere rails varieert het klembereik ± 2 mm.
*Vermelding van de maximale waarde voor de fitting. De bruikbare belastbaarheid is afhankelijk van de gebruikte rails en de montagesituatie.
Technische uitvoering KERL M8 x 24S slide
| 511330-10 | M8x20S | K0-20 |
|---|

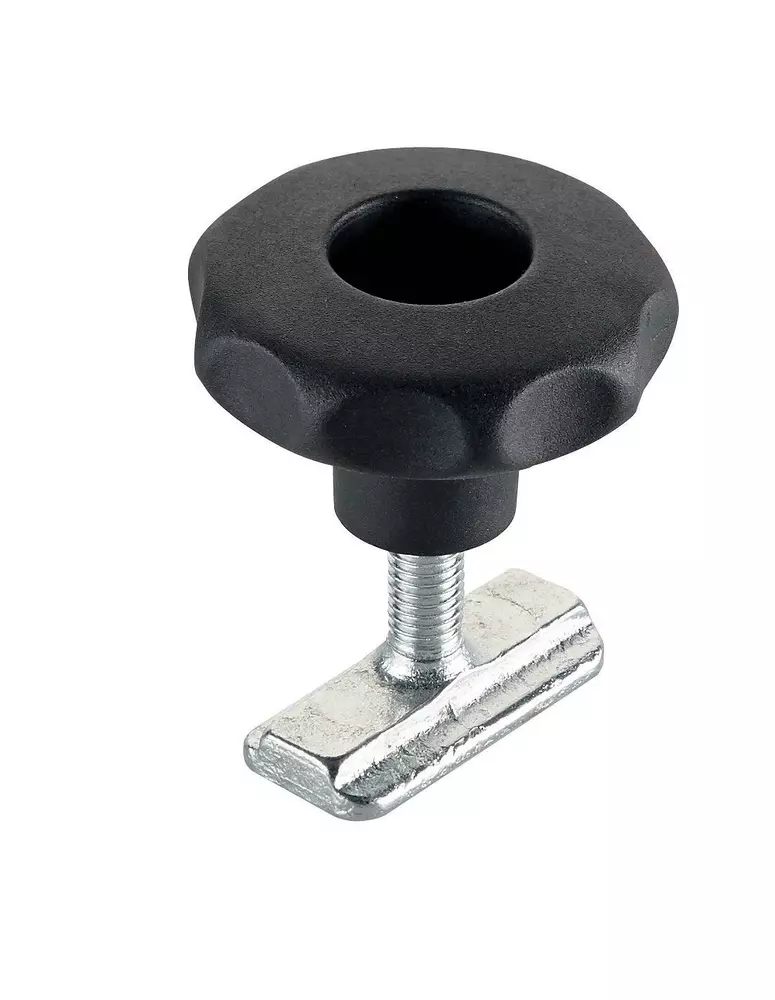

KERL M8 x 24S slide
Basis artikel nr. 511330

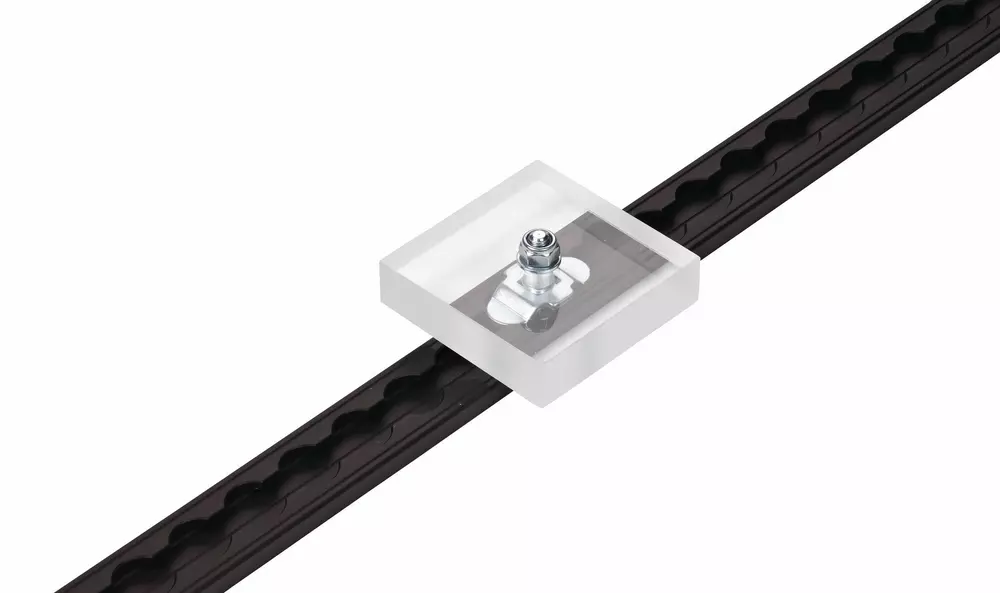

KERL M10 x 5 | x 12 | x 22 | x 32 | x 52
De lengte geeft het klembereik K aan (zie schets) bij montage in standaardrails. Bij andere rails varieert het klembereik ± 2 mm.
*Vermelding van de maximale waarde voor de fitting. De bruikbare belastbaarheid is afhankelijk van de gebruikte rails en de montagesituatie.
Technische uitvoering KERL M10 x 5 | x 12 | x 22 | x 32 | x 52
| 510003-09 | M10x5 | L23 | K0-5 |
|---|---|---|---|
| 510003-10 | M10x12 | L30 | K0-12 |
| 510003-20 | M10x22 | L40 | K0-22 |
| 510003-30 | M10x32 | L50 | K0-32 |
| 510003-40 | M10x52 | L70 | K0-52 |
KERL M10 x 5 | x 12 | x 22 | x 32 | x 52
Basis artikel nr. 510003
KERL M10 x 5S | x 12S | x 22S | x 32S | x 52S
De lengte geeft het klembereik K aan (zie schets) bij montage in standaardrails. Bij andere rails varieert het klembereik ± 2 mm.
*Vermelding van de maximale waarde voor de fitting. De bruikbare belastbaarheid is afhankelijk van de gebruikte rails en de montagesituatie.
Technische uitvoering KERL M10 x 5S | x 12S | x 22S | x 32S | x 52S
| 510001-10 | M10x5S | K0-5 |
|---|---|---|
| 510001-20 | M10x12S | K7-12 |
| 510001-30 | M10x22S | K13-22 |
| 510001-40 | M10x32S | K23-32 |
| 510001-50 | M10x52S | K44-52 |
KERL M10 x 5S | x 12S | x 22S | x 32S | x 52S
Basis artikel nr. 510001
