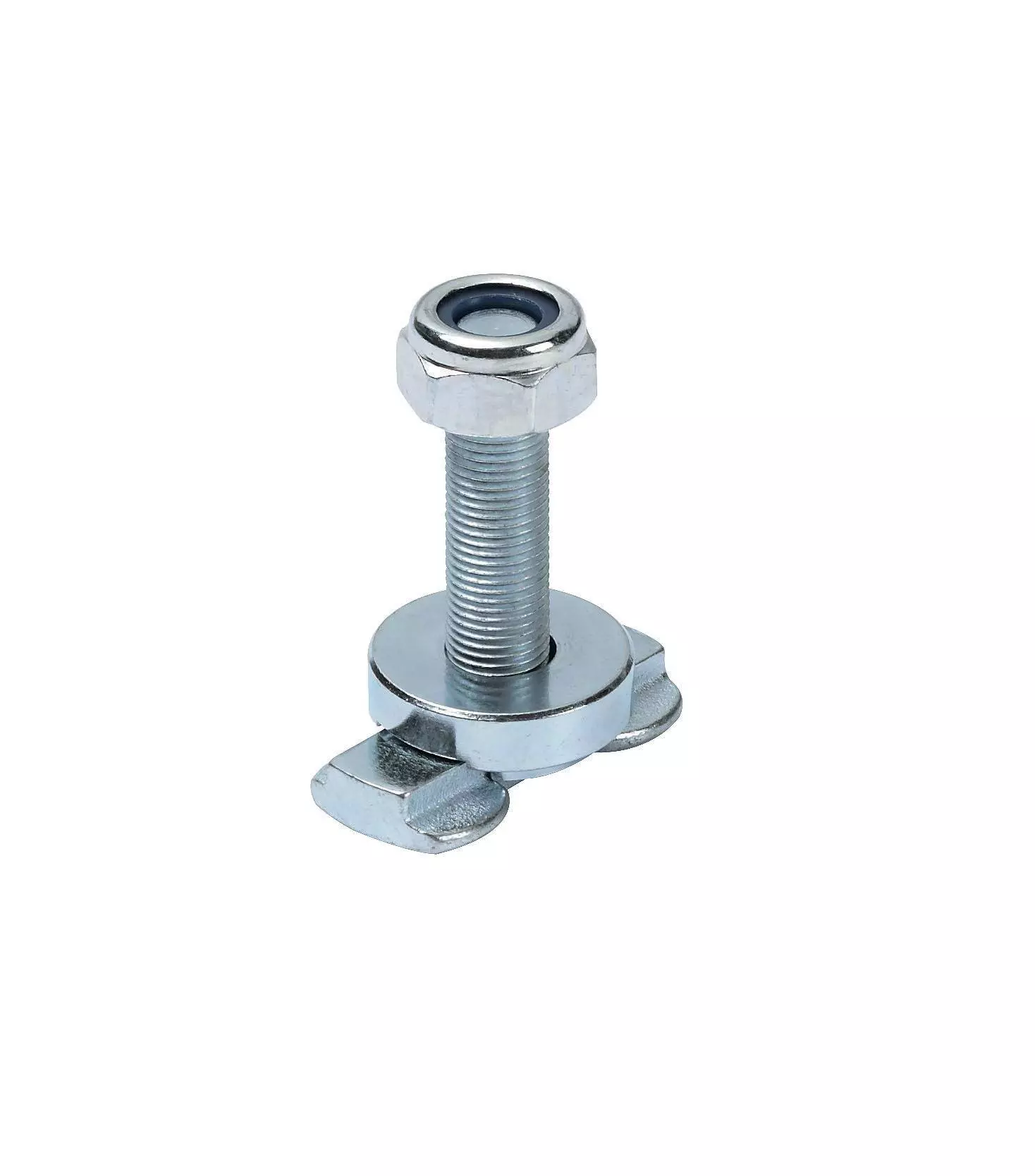

KERL M8 x 6 | x 10 | x 20 | x 30
Basis Art.-Nr. 310002
Schraubfittinge mit Gewindebolzen
all:change geeignet
Made in Germany
Das flexible Innengewinde für Ihre Airline-Schiene
Der KERL JIM von allsafe ist das clevere Innengewinde, das genau dort sitzt, wo Sie es brauchen. Ob als M8 aus Sintermetall und Kunststoff oder 2x M6 aus verzinktem Stahl – der KERL JIM lässt sich schnell und einfach in Airline-Schienen einsetzen, bleibt während der Montage sicher an Ort und Stelle und kann mit nur einem Handgriff verschoben oder entfernt werden.
Dank seines durchdachten Designs klappert er nicht, fällt nicht unbeabsichtigt heraus und steht nicht über – für eine sichere und saubere Befestigung von Einbauten. Perfekt für alle, die eine flexible und stabile Befestigungslösung suchen. Ein kleines Befestigungs-Genie, das den Alltag im Fahrzeugbau spürbar erleichtert.
Technische Daten
*Die Länge gibt den Klemmbereich K (siehe Skizze) eingebaut in Standard Schienen an. Bei anderen Schienen variiert der Klemmbereich ± 2 mm.
**Angabe des maximalen Werts für den Fitting. Die nutzbare Belastbarkeit ist abhängig von der verwendeten Schiene und Einbausituation.
Auf einen Blick
- Varianten mit M8 und M10 Gewinde erhältlich
- Varianten mit Sterngriff erhältlich
- Kompatibel zu Airline-Schienen mit Raster 25 mm
KERL M8 x 6 | x 10 | x 20 | x 30
Länge gibt den Klemmbereich K (siehe Skizze) eingebaut in Standard Schienen an. Bei anderen Schienen variiert der Klemmbereich ± 2 mm.
*Angabe des maximalen Werts für den Fitting. Die nutzbare Belastbarkeit ist abhängig von der verwendeten Schiene und Einbausituation.
Technische Ausführung KERL M8 x 6 | x 10 | x 20 | x 30
| 310002-19 | M8x6 | L24 | K0-6 |
|---|---|---|---|
| 310002-20 | M8x10 | L30 | K0-10 |
| 310002-21 | M8x20 | L40 | K0-20 |
| 310002-22 | M8x30 | L50 | K0-30 |
KERL M8 x 4S | x 12S | x 22S | x 32S
Länge gibt den Klemmbereich K (siehe Skizze) eingebaut in Standard Schienen an. Bei anderen Schienen variiert der Klemmbereich ± 2 mm.
*Angabe des maximalen Werts für den Fitting. Die nutzbare Belastbarkeit ist abhängig von der verwendeten Schiene und Einbausituation.
Technische Ausführung KERL M8 x 4S | x 12S | x 22S | x 32S
| 310276-47 | M8x4S | K0-4 |
|---|---|---|
| 310276-48 | M8x12S | K0-12 |
| 310276-49 | M8x22S | K0-22 |
| 310276-50 | M8x32S | K0-32 |
| 511330-10 | M8x24S | K3-24 |
KERL M8 x 4S | x 12S | x 22S | x 32S
Basis Art.-Nr. 310276
KERL M8 x 20S
Länge gibt den Klemmbereich K (siehe Skizze) eingebaut in Standard Schienen an. Bei anderen Schienen variiert der Klemmbereich ± 2 mm.
*Angabe des maximalen Werts für den Fitting. Die nutzbare Belastbarkeit ist abhängig von der verwendeten Schiene und Einbausituation.
Technische Ausführung KERL M8 x 24S slide
| 511330-10 | M8x20S | K0-20 |
|---|

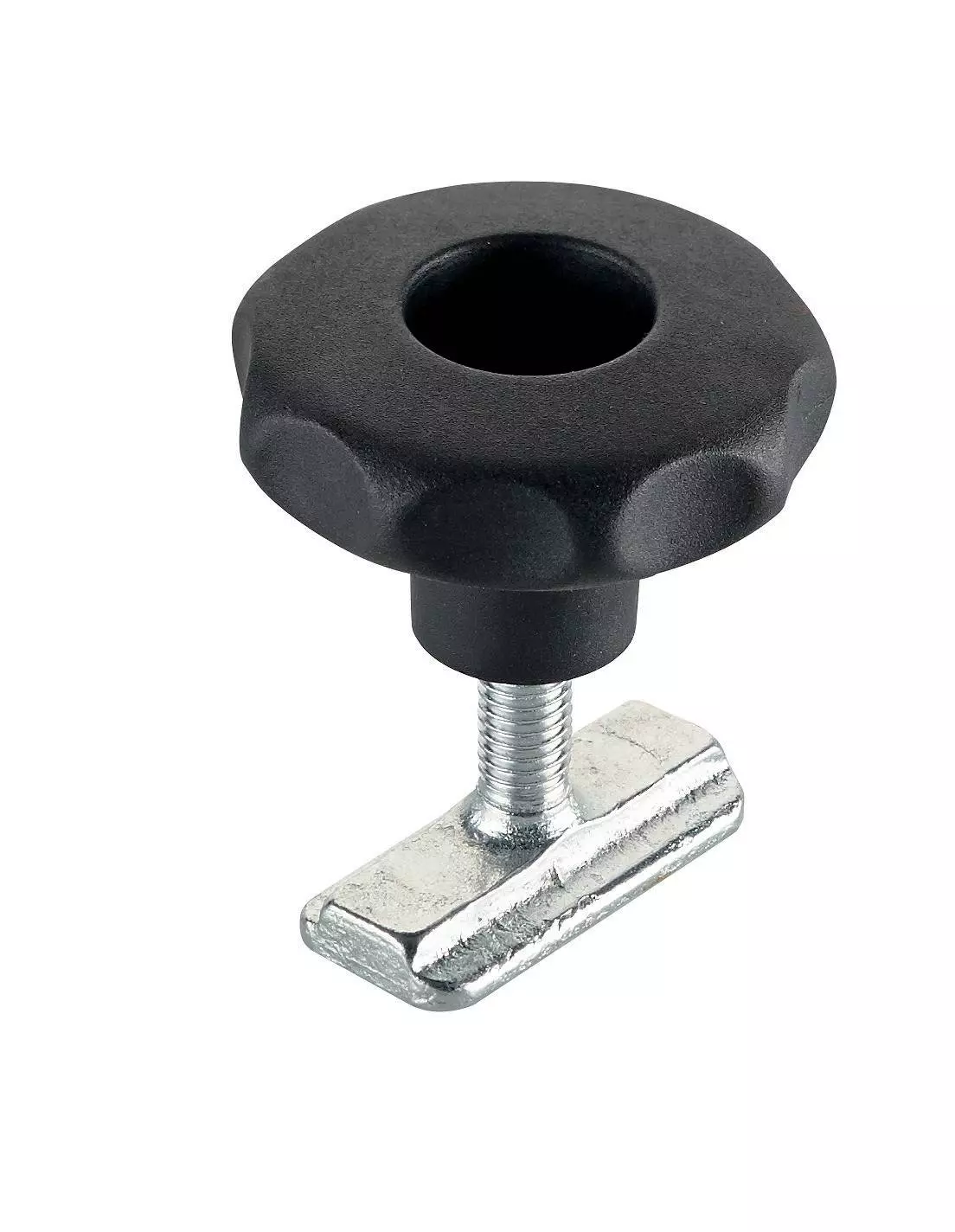

KERL M8 x 24S slide
Basis Art.-Nr. 511330
Nicht im Webshop verfügbar

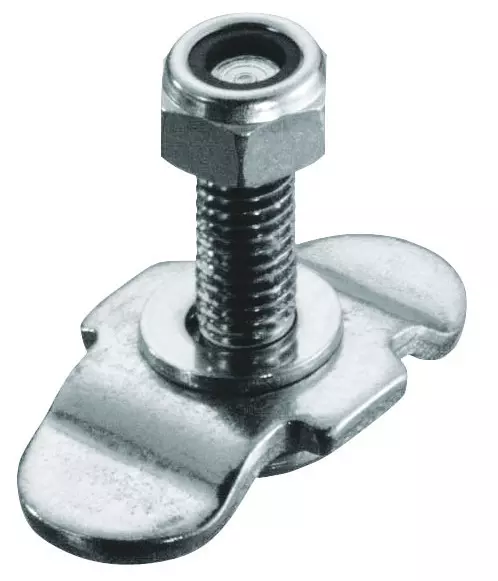

KERL M10 x 5 | x 12 | x 22 | x 32 | x 52
Länge gibt den Klemmbereich K (siehe Skizze) eingebaut in Standard Schienen an. Bei anderen Schienen variiert der Klemmbereich ± 2 mm.
*Angabe des maximalen Werts für den Fitting. Die nutzbare Belastbarkeit ist abhängig von der verwendeten Schiene und Einbausituation.
Technische Ausführung KERL M10 x 5 | x 12 | x 22 | x 32 | x 52
| 510003-09 | M10x5 | L23 | K0-5 |
|---|---|---|---|
| 510003-10 | M10x12 | L30 | K0-12 |
| 510003-20 | M10x22 | L40 | K0-22 |
| 510003-30 | M10x32 | L50 | K0-32 |
| 510003-40 | M10x52 | L70 | K0-52 |
KERL M10 x 5 | x 12 | x 22 | x 32 | x 52
Basis Art.-Nr. 510003

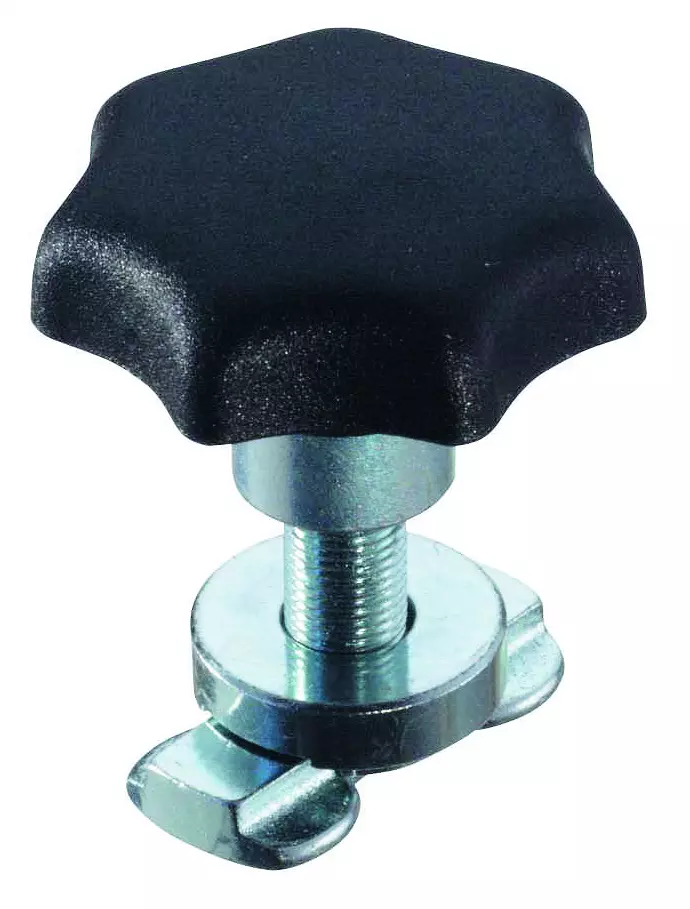

KERL M10 x 5S | x 12S | x 22S | x 32S | x 52S
Länge gibt den Klemmbereich K (siehe Skizze) eingebaut in Standard Schienen an. Bei anderen Schienen variiert der Klemmbereich ± 2 mm.
*Angabe des maximalen Werts für den Fitting. Die nutzbare Belastbarkeit ist abhängig von der verwendeten Schiene und Einbausituation.
Technische Ausführung KERL M10 x 5S | x 12S | x 22S | x 32S | x 52S
| 510001-10 | M10x5S | K0-5 |
|---|---|---|
| 510001-20 | M10x12S | K7-12 |
| 510001-30 | M10x22S | K13-22 |
| 510001-40 | M10x32S | K23-32 |
| 510001-50 | M10x52S | K44-52 |
KERL M10 x 5S | x 12S | x 22S | x 32S | x 52S
Basis Art.-Nr. 510001
